接地電阻的測量

且電位探測針P'要插於接地極E'和電流探測針C'之間。 3：將儀表放置水平位置，檢查零指示器的指針是否指於中心線上。 調整“測量標度盤”，使指針指於中心線上。

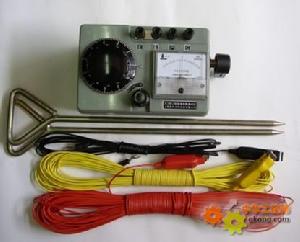

1： 沿被測接地極E' ，使電位探測針P'和電流探測針C'依直線彼此相距20m ,插入地中， 且電位探測針P'要插於接地極E'和電流探測針C'之間。
2： 用導線將E' ,P',和C' 分別接於儀表上相應的端紐E ，P ，C 上。
3：將儀表放置水平位置，檢查零指示器的指針是否指於中心線上。若偏離中心線，可用零位調整器將其調整指於中心線。
4：將“倍率標度”置於最大倍數，慢慢轉動發電機的手柄，同時旋動“測量標度盤”，使零指示器和指針指於中心線。當零指示器指針接近平衡時，加快發電機手柄的轉速，使其達到每分鐘120轉以上。調整“測量標度盤”，使指針指於中心線上。
5：如果“測量標度盤”的讀數小於1，應將“倍率標度”置於較小的倍數，再重新調整“倍率標度盤”，已得到正確的讀數。
6：當指針完全平衡在中心線上以後，用“測量標度盤”的讀數乘以倍率標度，即為所測的接地電阻阻值。
