快速電壓調節器AVC

快速電壓調節器AVC是一個以逆變器為基礎的動態系統,用以保護敏感的工業和商業負載免受電壓突變的干擾。它能對電壓暫降、暫升作快速和精準的校正,並有連續的電壓調節和負載電壓補償的功能。該系統經過最佳化設計,針對所需要保護的設備,提供對交流電網中常出現的電壓暫降的免疫能力。
快速電壓調節器AVC的負載容量可達200kVA至10MVA,運行效率超過98%。它對交流電網中低至70%的三相電壓暫降和低至55%的單相電壓暫降具有極快的回響速度,同時也具有對電壓暫升校正的性能。所有AVC2機型都能對名義電網電壓在±10%範圍內的變化提供連續的校正,並且能消除電源帶來的電壓不平衡。
快速電壓調節器AVC是一個在提供連續電壓調節的同時還能夠修正電壓暫降、相位角偏差、不平衡和電涌的三相中壓或低壓產品。標準的AVC不需要儲能裝置,因為它是從電網中吸取能量來產生必需的修正電壓。

AVC矯正前後波形對比AVC矯正前後波形對比

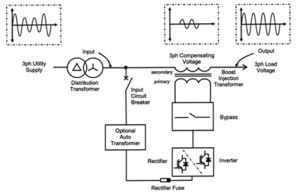

快速電壓調節器AVC由電壓源逆變器、旁路電路和一個串聯在電網輸入端和負載之間的注入式變壓器所組成。它時刻監測輸入電源電壓,當電壓一旦偏離額定值時,它即控制IGBT和串聯的注入變壓器注入適當的補償電壓。在這期間能量是從電網中獲得。該保護裝置在1-2ms作出回響,極其快速地將負載端電壓調節到額定值,從而消除了來自電網輸入端的的電壓暫降對負載的影響。單線圖如下圖所示:

AVC單線圖AVC單線圖

產品性能特點:
快速回響
在1-2毫秒內即對跌落電壓作出初步校正,然後在隨後半個周波之內作出完全校正。在其額定校正範圍內,對電壓暫降進行全部校正,持續至少30秒。
高可靠的供電保障
串接在客戶主線上只有AVC的注入變壓器的一組線圈,沒有半導體裝置被放在市電和被保護的負載之間,因此供電安全性大大高於其它同類裝置;AVC是不會“丟掉”負載的,也不會與下游的電容產生諧振;
設計有旁路電路,採用冗餘靜態開關備用及維護旁路;
AVC所使用基於逆變器的技術的可靠性已被超過15年的工業套用所驗證。
優異的調節精度
當電源電壓在90%-110%範圍內變動時,提供名義電壓設定點+/-1%之內的連續調節。這種優異的調節精度使得電子負載或工藝的精確性和可靠性得以改善或最佳化,因為電源穩定了。
不平衡電壓校正
消除電源中的不平衡電壓。如果電源的不平衡被消除,那么三相感應電動機的運行電流將顯著減少,其壽命相應地增加,它減少了對三相整流器的壓力。
閃動電壓的校正
AVC能夠將電源端的閃動電壓降到低於工業容許範圍的上限。在照明上,當電壓波動的頻率接近8.8Hz時,閃動電壓變得更加顯而易見。
非常高效
AVC在全負載時典型效率大於98%,非常高效,高於其他的電壓校正配置。在不需要電壓校正時其效率大於99%。
維護簡便
不包含需要經常維護的元器件,如開關和電池,免除了絕大部分的維護工作。
堅實的過載能力
在提供10%的連續校正時,亦有額定150%的過載能力。
現代微處理器控制解決方案
AVC輸出電壓是完全數字控制,利用內置於控制電路的一個32位數位訊號處理器,通過必要的控制、測量、指示和報警來讓操作者監視系統狀態和性能。
極小的占地面積
寬范的工作溫度,無需空調
典型套用:
快速電壓調節器AVC能夠套用於提供中壓和低壓系統的保護。下圖表示了為整個工廠和工廠內的敏感電子負載提供保護的典型套用。

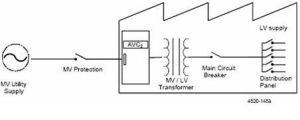

快速電壓調節器AVC安裝在中壓進線處保護整座工廠的典型安裝示意

中壓進線處保護整廠中壓進線處保護整廠

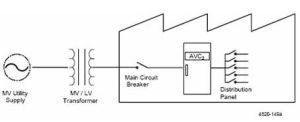

快速電壓調節器AVC用來保護低壓電源,安裝在進線斷路器和工廠配電系統之間典型套用

進線斷路器和配電系統之間進線斷路器和配電系統之間

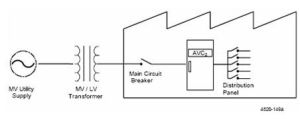

快速電壓調節器AVC安裝在工廠內低壓電源中用來保護某特定負載的典型套用

工廠內低壓電源中工廠內低壓電源中
