循環球式轉向器

循環球式轉向器主要由螺桿、螺母、轉向器殼體以及許多小鋼球等部件組成，所謂的循環球指的就是這些小鋼球，它們被放置於螺母與螺桿之間的密閉管路內，起到將螺母螺桿之間的滑動摩擦轉變為阻力較小的滾動摩擦的作用，當與方向盤轉向管柱固定到一起的螺桿轉動起來後，螺桿推動螺母上下運動，螺母在通過齒輪來驅動轉向搖臂往復搖動從而實現轉向。在這個過程當中，那些小鋼球就在密閉的管路內循環往復的滾動，所以這種轉向器就被稱為循環球式轉向器。

基本結構

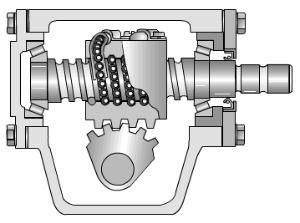

圖2 基本結構

循環球式轉向器的基本結構如圖2所示。

它由兩級傳動副、殼體、鋼球和間隙調整裝置等組成。第一級傳動副是螺桿—螺母傳動副，第二級是齒條—齒扇傳動副。

一級傳動副是轉向螺桿(steering screw)和轉向螺母(steering nut)，轉向螺桿與轉向軸連線；另一級傳動副是齒條(rack)和齒扇(sector)，在轉向螺母下平面上加工成齒條，齒扇與齒扇軸形成一體。轉向螺母既是第一級傳動副的從動件，又是第二級傳動副的主動件。為了減少轉向螺桿與轉向螺母之間的摩擦與磨損，二者的螺紋不直接接觸，而是做成內外滾道，滾道中間裝有許多鋼球，以實現滾動摩擦。轉向螺母上裝有兩個鋼球導管，鋼球導管內裝滿了鋼球，鋼球導管與滾道連通，形成兩條獨立的供鋼球循環滾動的封閉通道。
