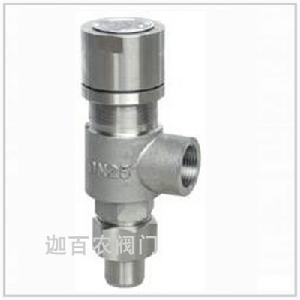

彈簧微啟式外螺紋安全閥根據對彈簧安全閥:上海迦百農閥門製造有限公司,根據對彈簧安全閥開啟動作特性的分析，可以得出：在外加力FW的作用下，一個安全閥從關閉到開啟，再由開啟到關閉的全過程中，外附加力FW的變化規律,當附加力從零逐步增加，與內壓力PL×S之和正好為彈簧預緊力時，閥門微啟，增大了介質作用面積Ｓ，使得用來克服彈簧預緊力的內壓作用力急劇增大，其結果在瞬間減小了外附加力。從而出現第一個特徵峰Ａ。當外附加力逐漸減小而達到關閉點時，由於介質作用面積忽然減小，為保持力的平衡關係，此時，外附加力會出現瞬間回升現象，即第二個特徵峰點Ｂ。上述兩個特徵峰點Ａ和Ｂ是線上條件下檢測安全閥開啟壓力、回座壓力的技術依據。
當閥門未打開前，外附加力克服閥芯靜態剛性力，當達到開啟點以後，外附加力改為克服彈簧的彈性力，兩者隨時間變化的斜率不同，從而出現第一個拐點C，同樣情況，在閥門關閉時也會出現另一個拐點D。這兩個拐點分別對應閥門的開啟和回座，正是冷態時測試閥門開啟、回座壓力的技術依據。從以上分析不難看出，安全閥線上測試技術的關鍵在於如何正確迅速地找到對應開啟的特徵點。 一,系統構成 線上檢測系統由機械夾具、液壓動力單元和數據採集處理單元三大部分組成，彼此相對獨立，由兩條10米長的液壓軟管和兩條10米長的五芯禁止電纜互相聯成一個完整的安全閥測試系統。它具有體積小、重量輕、組件模組化、設備計算機化、操作簡單、穩定可靠等顯著特點，性能在許多方面都超過國外同類儀器水平。 .1夾具：保證對待測安全閥實施夾持定位，為液壓動力單元提供施加外力的環境，採用組合式結構，拆卸十分方便。（見圖三） .2液壓動力單元：提供可調節的液壓輸出和流量，最大輸出10MPa，最大提升力為50KN，用以控制外加的提升力和提升速度。 .3 數據處理單元：它是測試系統的核心，直接決定系統的可靠性和準確性。 其中，力感測器採用輪輻式結構，靈敏度極高，精度可達到0.05% ，壓力感測器採用高溫型感測器，工作溫度可達200~250度。兩種感測器均為高輸出式，內藏放大器，其線性度、重複性和抗干擾能力極強。 測試系統採用了二通道低增益，高精度放大電路，智慧型化A/D轉換和數據採集電路，可同時採集力、壓力二個參數，核心部分選用目前市場上先進的筆記本電腦（CPU PⅢ600），可繪製曲線並列印測試結果，具有漢字化的人機對話功能，各測量通道的數據均可在螢幕上顯示，在超量程的情況下，確保系統和安全閥的安全，全部硬體採用模組化結構，便於維修和調試。
另外，為保證主機能在50℃的高溫環境下正常連續的工作，特別設計了輔助配套設備——電腦低溫工作檯。 操作步驟 操作步驟如下：見圖四， 選擇被測試安全閥，根據系統安裝圖可方便地完成NSH部件的安裝和連線；在計算機主控視窗上單擊“裝入參數”選定被測安全閥；（見圖五）選擇壓力感測器測量方式，輸入基礎壓力值；核對無誤後，單擊“再線定壓”，此時系統提示：“正在測試！請等待！”打開液壓單元電源開關至“開啟”位置，調整“系統壓力調整”旋鈕至計算機指示“所需油壓”值；將換向控制旋鈕旋至“提升”位置，使油缸活塞帶動被測閥的閥桿向上移動；通過觀察閥桿上升或聽到介質排泄的聲音，確定閥已開啟後，將換向控制旋鈕旋迴“復位”位置，關閉電源；計算機將自動進入結果顯示窗體，（見圖六）顯示測試曲線、測試時間、開啟壓力、調整高度等參數；根據計算機提示的調整高度，調節定壓螺母；單擊“退出”鈕，重新起動測試程式，得出新的測試曲線和結果。反覆執行上述步驟，直至開啟壓力和整定壓力相差不大於“測量允許誤差” 時，此時計算機顯示“調節完畢”，表示測量結束。 二,誤差分析 根據選用MSC—5101採樣器、感測器的精度以及放大器設計精度，測試系統開啟壓力度量誤差分析如下。 其中：f——物理量（力、壓力） V1V2——中間電量 N——數字量（力、壓力） K1、K2、K3——各級轉換係數 由：； ； 所以： 按誤差傳遞理論，絕對誤差和相對誤差分別為： 代入實際偏差量： （力感測器最大誤差） 精度0.05% （壓力感測器最大誤差）精度0.2% （放大器誤差） （A/D轉換器最大誤差） 因而，可以求得提升力和壓力的相對誤差分別為： 根據開啟壓力計算公式： 其中：P——開啟壓力 PL——系統內壓 A——閥門密封面積 f——附加外力 從而可以得出開啟壓力的相對誤差為： 由此可以看出，開啟壓力的相對誤差不僅和附加力、系統內壓有關，而且與密封面積有關， 就一般而言，安全閥密封面積在20~125cm2，通過計算分析，可以得出： 三, 軟體設計、功能及特點 測試系統採用了功能較強的筆記本計算機作為數據處理器，經過前後六年多的近千次試驗、修改，該系統配備了一整套功能較強的軟體系統。 其主要功能和特點： 1,預置工作參數和儀器檢測狀態，整個預置過程均為漢字人機對話形式，快捷、便利，並且可根據被測閥門的工況條件事先計算出系統應提供的液壓提升力，保證被測閥安全。
2,數據採集和數字濾波功能，數據採集軟體可讓用戶根據不同閥門、不同工況條件選擇不同的採樣時間，減少雜散信號干擾，保證測試曲線的平滑完好。 蒸汽安全閥,上海安全閥,氣體減壓閥3,繪製測試曲線，可以根據測試的力、壓力以各種不同顏色繪製出整個測試過程曲線。 4,據處理及結果列印，根據被測閥的工藝參數和工況條件，自動選擇對應的計算方法計算出開啟壓力、回座壓力、開啟高度等測量結果，並且可自動進行多種修正。如：對內壓變化的修正、對低壓狀態的修正、對微起閥的修正。根據開啟高度和內壓值對回座壓力值的修正等，最終以漢字形式列印出測試結果。 5,閥門整定壓力的調整方法提示軟體，可以提示用戶先進行單位增量調整，然後根據測量值的變化量經邏輯判斷和線性處理，以漢字形式指示用戶定量調整定壓螺母，調整後經再次測量，二級近似和處理後指示精確調整值，直至滿足整定壓力值為止。
