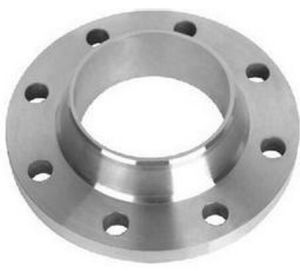

帶頸法蘭

帶頸法蘭

帶頸法蘭分為帶頸平焊法蘭和帶頸對焊法蘭。

法蘭	標準號	密封面	壓力等級 PN，MPa	常用閥門配套法蘭
類型	代號	形式	代號
帶頸 平焊	SO	HG20594、 GB/T9116-2000	突面	RF	0.6～4.0	突面帶頸平焊法蘭是近年來引進的 石油化工裝置中普遍使用的結構型式
凹凸面	MFM	1.0～4.0
榫槽面	TG	1.0～4.0
全平面	FF	0.6～1.6
帶頸 對焊	WN	HG20595、 JB/T82-94、 GH/T9115-2000	突面	RF	1.0～25.0	PN4.0-PN10.0MPa的閥門通常配 用凸面的管法蘭，如：Z41H-40、 J41H-64、H44H-100等，160壓力 以上則選用環連接面，如J41H- 160突面對焊法蘭也可配用採用 對夾式連線的蝶閥及止回閥。
凹凸面	MFM	1.0～16.0
榫槽面	TG	1.0～16.0
環連線面	RJ	6.3～25.0
全平面	FF	1.0～1.6
