什麼是射頻信號

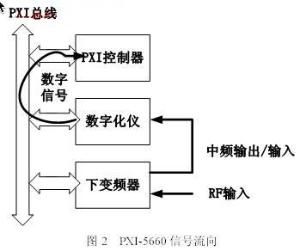

射頻信號（RF-Radio Frequency signal）
射頻信號就是經過調製的，擁有一定發射頻率的電波。
電磁波頻率低於100khz時,電磁波會被地表吸收,不能形成有效的傳輸,但電磁波頻率高於100khz時,電磁波可以在空氣中傳播,並經大氣層外緣的電離層反射,形成遠距離傳輸能力,我們把具有遠距離傳輸能力的高頻電磁波稱為射頻,英文縮寫:RF。
為了能夠在空中傳播電視信號，必須把視頻全電視信號調製成高頻或射頻（RF-Radio Frequency）信號，每個信號占用一個頻道，這樣才能在空中同時傳播多路電視節目而不會導致混亂。
傳輸介質
射頻信號有自己的特點，所以傳輸信號需要特別的媒介，而相應連線器也很特殊，這裡主要介紹常見的射頻同軸連線器
射頻信號常見的同軸連線器
除上述連線器以外，還有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等連線器，但主要是一些公司的型號。
常見同軸連線器的選擇
BNC是卡口式，多用於低於4GHz的射頻連線，廣泛用於儀器儀表及計算機互聯
TNC是螺紋連線，尺寸等方面類似BNC，工作頻率可達11GHz，螺紋式適合振動環境
SMA是螺紋連線，套用最廣泛，阻抗有50和75歐姆兩種，50歐姆時配軟電纜使用頻率低於12.4Ghz，配半剛性電纜最高到26.5GHz
SMB體積小於SMA，為插入自鎖結構，用於快速連線，常用於數字通訊，是L9的換代品，50歐姆可到4GHz，75歐姆到2GHz
SMC為螺紋連線，其他類似SMB，有更寬的頻率範圍，常用於軍事或高振動環境
N型連線器為螺紋式，以空氣為絕緣材料，造價低，頻率可達11GHz，常用於測試儀器上，有50和75歐姆兩種
MCX和MMCX連線器體積小，用於密集型連線
BMA用於頻率達18GHz的低功率微波系統的盲插連線
每種連線器都有軍標和商業標準，軍標按MIL-C-39012製造，全銅零件、聚四氟乙烯絕緣、內外鍍金，性能最可靠，但造價較高。
商業標準設計則使用廉價材料，如黃銅鑄體、聚丙烯絕緣、銀鍍層等，可靠性就差一些。
連線器材料有黃銅、鈹銅和不鏽鋼，中心導體一般鍍金，保證低電阻和耐腐蝕。軍標要求在SMA和SMB上鍍金，在N、TNC及BNC上鍍銀，因為銀易氧化，用戶更喜歡鍍鎳。
絕緣材料有聚四氟乙烯、聚丙烯及韌化聚苯乙烯，其中聚四氟乙烯絕緣性能最好，但成本較高。
常用連線器的性能列表
1.L29(7/16)
標準：IEC169-4、CECC22190、DIN47223
特點：較大型螺紋式中高能量傳輸
溫度範圍：-40～+85
耐久性：500次
PLUG內徑/JACK內徑：21mm/22.5mm
電氣性能：
特性阻抗：50歐姆
工作電壓：2700Vrms
頻率範圍：0-7.5GHz
介質耐壓：4000Vrms
接觸電阻：內導體<0.4mOhm，外導體<1.5mOhm
絕緣電阻：>10000兆歐
VSWR：<1.30
材料：
殼體：黃銅鍍鎳或銀
插針：黃銅鍍硬金或銀
插孔：錫青銅鍍硬金或銀
絕緣體：聚四氟乙烯
密封件：矽橡膠
壓接套：銅合金鍍鎳
2.N
標準：MIL-C-39012、IEC169-16、CECC22210
特點：螺紋式中大功率
溫度範圍：-65～+165
耐久性：500次
PLUG內徑/JACK內徑：16mm/8.6mm
電氣性能：
特性阻抗：50歐姆
工作電壓：1000Vrms
頻率範圍：0-11GHz
介質耐壓：1500V
接觸電阻：內導體<1mOhm，外導體<0.2mOhm
絕緣電阻：>5000兆歐
VSWR：<1.30
材料：
殼體：黃銅鍍鎳
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金或錫青銅鍍金
絕緣體：聚四氟乙烯
密封件：矽橡膠
壓接套：銅合金鍍鎳
3.BNC
標準：MIL-C-39012、IEC169-8
特點：卡口式
溫度範圍：-65～+165
耐久性：500次
PLUG內徑/JACK內徑：9.8mm/9.6mm
電氣性能：
特性阻抗：50/75歐姆
工作電壓：500V
頻率範圍：0-4GHz
介質耐壓：1500V
接觸電阻：內導體<1.5mOhm，外導體<1mOhm
絕緣電阻：>5000兆歐
VSWR：<1.30
材料：
殼體：黃銅鍍鎳
插針：黃銅鍍硬金
插孔：鈹青銅或錫青銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳
4.TNC
標準：MIL-C-39012、IEC169-17
特點：螺紋式
溫度範圍：-65～+165
耐久性：500次
PLUG內徑/JACK外徑：11mm/9.6mm
電氣性能：
特性阻抗：50歐姆
工作電壓：500V
頻率範圍：0-11GHz
介質耐壓：1500V
接觸電阻：內導體<1.5mOhm，外導體<0.2mOhm
絕緣電阻：>5000兆歐
VSWR：<1.3
材料：
殼體：黃銅鍍鎳
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
密封件：矽橡膠
壓接套：銅合金鍍鎳
5.L9(1.6/5.6)
標準：IEC169-13、CECC22240、DIN47295
特點：小型螺紋式
溫度範圍：-40～+85
耐久性：500次
PLUG內徑/JACK內徑：8.2mm/4mm
電氣性能：
特性阻抗：75歐姆
工作電壓：330V
頻率範圍：0-1GHz
介質耐壓：1000V
接觸電阻：內導體<10mOhm，外導體<5mOhm
絕緣電阻：>10000兆歐
材料：
殼體：黃銅鍍鎳或金
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳或金
6.SMA
標準：MIL-C-39012、IEC169-15、CECC22110
特點：小型螺紋式
溫度範圍：-65～+165
耐久性：500次
PLUG內徑/JACK外徑：6.5mm/5.4mm
電氣性能：
特性阻抗：50歐姆
工作電壓：335Vrms
頻率範圍：0-12.4GHz(軟電纜)/0-18GHz(半剛性電纜)
介質耐壓：1000Vrms
接觸電阻：內導體<3mOhm，外導體<2mOhm
絕緣電阻：>5000兆歐
插入損耗：0.15dB(6GHz)
射頻泄漏：-60dB/-90dB(軟電纜/半剛電纜)@2-3GHz
VSWR：直式軟性電纜<1.15+0.02f(GHz)
彎式軟性電纜<1.20+0.03f(GHz)
彎式半剛電纜<1.05+0.01f(GHz)
彎式半剛電纜<1.10+0.01f(GHz)
材料：
殼體：黃銅鍍硬金或不鏽鋼表面鈍化
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
密封件：矽橡膠
壓接套：銅合金鍍鎳
7.SMB
標準：MIL-C-39012、IEC169-10、CECC22130
特點：小型推入鎖緊式
溫度範圍：-65～+165
耐久性：500次
PLUG接觸桿外徑/JACK內徑：2mm/3.7mm
電氣性能：
特性阻抗：50/75歐姆
工作電壓：250V
頻率範圍：0-4GHz(50歐姆)/0-2GHz(75歐姆)
介質耐壓：750V
接觸電阻：內導體<6mOhm，外導體<1mOhm
絕緣電阻：>1000兆歐
VSWR：<1.34
材料：
殼體：黃銅鍍硬金
彈性接觸桿：鈹青銅鍍硬金
插針：黃銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳或鍍金
8.SMC
標準：MIL-C-39012、IEC169-18、CECC22140
特點：小型螺紋式
溫度範圍：-65～+165
耐久性：500次
PLUG內徑/JACK外徑：3.8mm/3.7mm
電氣性能：
特性阻抗：50歐姆
工作電壓：250V
頻率範圍：0-10GHz
介質耐壓：750V
接觸電阻：內導體<6mOhm，外導體<1mOhm
絕緣電阻：>1000兆歐
VSWR：直式<1.25 彎式<1.35
材料：
殼體：黃銅鍍硬金
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳或鍍金
9.BMA
標準：IEC169-33
特點：微型推入式
溫度範圍：-65～+155
耐久性：500次
PLUG外徑/JACK外徑：5.3mm/7.4mm
電氣性能：
特性阻抗：50歐姆
工作電壓：250V
頻率範圍：0-18GHz
介質耐壓：750V
接觸電阻：內導體<3mOhm，外導體<2mOhm
絕緣電阻：>5000兆歐
VSWR：<1.30
材料：
殼體：黃銅鍍硬金或鎳及不鏽鋼鈍化
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳
10.SSMA
標準：MIL-C-39012、IEC169-18、CECC22140
特點：微型螺紋式
溫度範圍：-55～+155
耐久性：500次
PLUG內徑/JACK外徑：5mm/4mm
電氣性能：
特性阻抗：50歐姆
工作電壓：250V
頻率範圍：0-35GHz
介質耐壓：750V
接觸電阻：內導體<4mOhm，外導體<2.5mOhm
絕緣電阻：>1000兆歐
VSWR：<1.07+0.1f(GHz)
材料：
殼體：黃銅鍍硬金
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳或鍍金
11.SSMB
標準：IEC169-19、CECC22170
特點：微型推入式
溫度範圍：-55～+155
耐久性：500次
PLUG內徑/JACK外徑：4.5mm/2.7mm
電氣性能：
特性阻抗：50歐姆
工作電壓：250V
頻率範圍：0-11GHz
介質耐壓：500V
接觸電阻：內導體<5mOhm，外導體<2.5mOhm
絕緣電阻：>1000兆歐
VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz)
彎式<1.50(0-1GHz) <1.63(0-3GHz)
材料：
殼體：黃銅鍍硬金
插針：錫青銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳或鍍金
12.MCX(OSX)
標準：CECC22220
特點：小型插接自鎖式
溫度範圍：-65～+155
耐久性：500次
PLUG外徑/JACK內徑：3.7mm/3.45mm
電氣性能：
特性阻抗：50/75歐姆
頻率範圍：0-6GHz(50歐姆) 0-1.5GHz(75歐姆)
介質耐壓：750V
接觸電阻：內導體<5mOhm，外導體<2.5mOhm
絕緣電阻：>1000兆歐
VSWR： <1.20(50歐姆) <1.35(75歐姆)
材料：
殼體：黃銅鍍硬金
彈性接觸件：鈹青銅鍍硬金
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳或鍍金
13.MMCX(C2.5)
標準：CECC22340
特點：微型插接自鎖式
溫度範圍：-40～+90
耐久性：500次
PLUG外徑/JACK內徑：2.4mm/3mm
電氣性能：
特性阻抗：50歐姆
工作電壓：170V
頻率範圍：0-6GHz
介質耐壓：500V
接觸電阻：內導體<10mOhm，外導體<5mOhm
絕緣電阻：>1000兆歐
VSWR： <1.25
材料：
殼體：黃銅鍍硬金
彈性接觸件：鈹青銅鍍硬金
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳或鍍金
14.SAA(1.0/2.3)
標準：CECC22230、DIN47297
特點：直插鎖緊式
溫度範圍：-65～+155
耐久性：500次
PLUG內徑/JACK內徑：2.3mm/4.1mm
電氣性能：
特性阻抗：50/75歐姆
工作電壓：250V
頻率範圍：0-4.8GHz(50歐姆)/0-1.65GHz(75歐姆)
介質耐壓：750V
接觸電阻：內導體<10mOhm，外導體<7.5mOhm
絕緣電阻：>1000兆歐
VSWR：直式<1.25 彎式<1.40
材料：
殼體：黃銅鍍硬金
彈性接觸桿：鈹青銅鍍硬金
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳
15.MSP
標準：NEC公司產品
特點：推入自鎖式
溫度範圍：-65～+165
耐久性：500次
PLUG內徑/JACK內徑：5mm/4mm
電氣性能：
特性阻抗：75歐姆
頻率範圍：0-1GHz
介質耐壓：750V
接觸電阻：內導體<10mOhm，外導體<4mOhm
絕緣電阻：>1000兆歐
VSWR： <1.25
材料：
殼體：黃銅鍍鎳
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金或錫青銅鍍金
絕緣體：聚四氟乙烯
密封件：矽橡膠
壓接套：銅合金鍍鎳
16.C4(1.0/2.3)
標準：DIN41626
特點：小型推入式
溫度範圍：-55～+125
耐久性：500次
PLUG外徑/JACK內徑：4.7mm/3mm
電氣性能：
特性阻抗：50/75歐姆
工作電壓：250V
頻率範圍：0-2GHz(50歐姆) 0-1.5GHz(75歐姆)
介質耐壓：750V
接觸電阻：內導體<10mOhm，外導體<5mOhm
絕緣電阻：>1000兆歐
材料：
殼體：黃銅鍍硬金
彈性接觸件：鈹青銅鍍硬金
插針：黃銅鍍硬金
插孔：鈹青銅鍍硬金
絕緣體：聚四氟乙烯
壓接套：銅合金鍍鎳或金
產生
電視信號【包括圖像信號和伴音信號以及同步信號等】傳送需要通過一個高頻的信號將其“攜帶”出去。該高頻信號通常稱作“載波”，而把圖像信號或聲音信號依附於載波的過程稱為調製。調製的含義實質上即用圖像和聲音的信號來改變載波的幅度和頻率。前者稱為調幅【AM】而後者稱為調頻【FM】。通常，發射圖像信號採用調幅方式，而發射伴音信號則採用調頻方式。

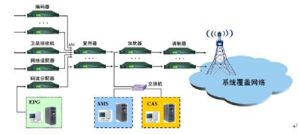

整個電視信號所占用的頻率範圍稱作一個頻道。每個電視節目都有自己的頻道。電視信號通過發射塔的發射天線將調製後的射頻信號【RF】發射出去。我們在家裡接受到的無線或有線電視信號都是射頻信號。
