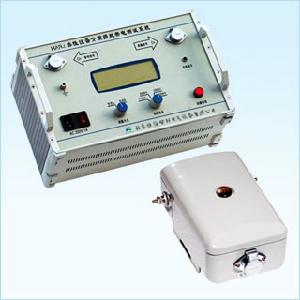

容性設備介質損耗帶電測試系統

容性設備介質損耗帶電測試系統（Charged （1）能夠長時間自動測量。 （5）可以提供兩種介質損耗線上檢測方式。

一、產品概述

容性設備介質損耗帶電測試系統（Charged dielectric loss capacitive device test systems）在電網中運行的高壓電氣設備，如果其內部存在因製造不良、老化及外力破壞等因素造成的絕緣缺陷，就會發生影響高壓設備和電網正常運行的絕緣事故。為防止此類重大安全事故的發生，目前採用的傳統做法是在設備投運後，定期停電進行預防性試驗和檢修，以便及時檢測出設備內部的絕緣缺陷。但停電預防性試驗的試驗條件與運行狀態相差較大，因此不易正確診斷出高壓設備在運行情況下的絕緣狀況，更難以發現在兩次預防性試驗間隔之間發展的缺陷，這將直接影響到預防性試驗的試驗效果。同時隨著國民經濟的發展，全社會對電力供應的可靠性和減少停電時間的要求越來越高；電力系統規模的逐漸發展壯大，傳統的定期停電預防性試驗由於存在費時、費力及試驗效果不理想等諸多弊端而明顯不能滿足電網安全、可靠和高效運行的要求，因此對電氣設備運行實施自動監控及絕緣狀況線上監測，實現狀態檢修已經成為未來高壓設備試驗的必然發展方向。 在變電站高壓設備中，容性設備(如套管、CT、CVT 等)的數量占40%～50%，其自身的絕緣性能是關係到設備現場安全運行的重要技術指標。容性設備的絕緣劣化是一個漸變的過程，但如不及時發現並檢修，就可能導致套管發生故障進而引發突發性故障，造成巨大的直接、間接經濟損失。變電站容性設備絕緣狀況的帶電監測，通常可採用集中（固定）線上監測和分散（便攜）帶電測量兩種方式實現。

二、產品特點

(1) 投資小；
(2) 便於安裝，只在容性設備末屏和地線之間安裝取樣單元；
(3) 運行穩定、日常維護量極小；
(4) 可以進行相對測量，不受現場干擾和環境的影響；
(5) 可根據設備狀態選擇不同測量時間間隔。

三、功能介紹

（1）能夠長時間自動測量。任務測量功能，能長時間在現場對某一點進行連續測量，測量時間間隔可以進行設定。
（2）採樣速度快。測量數據更加穩定、可靠。
（3）安全、方便。 主機內置高精度穿心結構電流感測器，不對原系統進行改變，不會造成設備失地的危險；
（4）取樣單元輸入阻抗極低，可耐受10A工頻電流的作用以及10kA雷電流的衝擊。信號處理電路採用了獨特的異頻 自校技術，對感測器精度進行動態校驗，可完全排除母線諧波分量對測量結果的影響。因此儀器可準確檢測100μA —650mA範圍內的微弱電流信號，並能通 過外部串接電阻的方式實現對電壓信號的測量；
（5）可以提供兩種介質損耗線上檢測方式。測試裝置既可測量兩個同相電容型設備的介質損耗差值和電容量比值，又可用PT二次側電壓作基準信號，對設備的電容量及介質損耗值進行測量，現場使用操作靈活、方便；
（6）測試裝置的控制採用先進的DSP嵌入式計算機系統。該CPU具有運算速度快，功能強大及抗干擾能力強等優點，可以保證儀器現場工作時具有良好的穩定性能；
（7）完善的電磁禁止措施和先進的數字處理技術。可確保介質損耗測試結果不受諧波干擾及脈衝干擾的影響，具有高達±0.05%的絕對檢測精度；
（8）人性化設計。採用“一鍵飛梭”技術和攜帶型設計結構，操作使用極為簡單；機內自帶鉛酸蓄電池，在一次充滿後，即使是在現場沒有市電 的 情況下，仍可以連續工作8小時，完全滿足現場使用的要求；大螢幕液晶顯示，顯示信息量大.
