太陽能家用系統

太陽能家用系統

太陽能家用系統:即SHS(Solar Home System)。主要是指辦公樓、住宅等配合建築安裝的,為住戶自身供電的小型光伏發電系統,白天,發電系統對蓄電池進行充電;晚間,發電系統對蓄電池所儲存的電能進行逆變放電,實現對住戶負載的供電。

系統簡介

即是SHS(Solar Home System)主要是指辦公樓、住宅等配合建築安裝的,為住戶自身供電的小型光伏發電系統,白天,發電系統對蓄電池進行充電;晚間,發電系統對蓄電池所儲存的電能進行逆變放電,實現對住戶負載的供電。其組成如下:

光伏組件

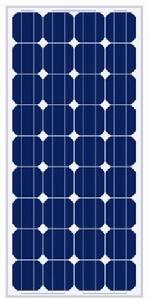

太陽能板 太陽能板

太陽能電池板是太陽能發電系統中的核心部分,也是太陽能發電系統中價值最高的部分。其作用是將太陽能轉化為電能,或送往蓄電池中存儲起來,或推動負載工作。太陽能電池板的質量和成本將直接決定整個系統的質量和成本。

原材料特點:

電池片:採用高效率(16.5%以上)的單晶矽太陽能片封裝,保證太陽能電池板發電功率充足。

玻璃: 採用低鐵鋼化絨面玻璃(又稱為白玻璃), 厚度3.2mm,在太陽電池光譜回響的波長範圍內(320-1100nm)透光率達91%以上,對於大於1200 nm的紅外光有較高的反射率。此玻璃同時能耐太陽紫外光線的輻射,透光率不下降。

EVA:採用加有抗紫外劑、抗氧化劑和固化劑的厚度為0.78mm的優質EVA膜層作為太陽電池的密封劑和與玻璃、TPT之間的連線劑。具有較高的透光率和抗老化能力。

TPT:太陽電池的背面覆蓋物—氟塑膠膜為白色,對陽光起反射作用,因此對組件的效率略有提高,並因其具有較高的紅外發射率,還可降低組件的工作溫度,也有利於提高組件的效率。當然,此氟塑膠膜首先具有太陽電池封裝材料所要求的耐老化、耐腐蝕、不透氣等基本要求。

框線:所採用的鋁合金框線具有高強度,抗機械衝擊能力強。也是家用太陽能發電中價值最高的部分。

控制器

太陽能控制器 太陽能控制器

太陽能控制器是由專用處理器CPU、電子元器件、顯示器、開關功率管等組成。

主要特點:

1、使用了單片機和專用軟體,實現了智慧型控制;

2、利用蓄電池放電率特性修正的準確放電控制。放電終了電壓是由放電率曲線修正的控制點,消除了單純的電壓控制過放的不準確性,符合蓄電池固有的特性,即不同的放電率具有不同的終了電壓。

3、具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制;以上保護均不損壞任何部件,不燒保險;

4、採用了串聯式PWM充電主電路,使充電迴路的電壓損失較使用二極體的充電電路降低近一半,充電效率較非PWM高3%-6%,增加了用電時間;過放恢復的提升充電,正常的直充,浮充自動控制方式使系統由更長的使用壽命;同時具有高精度溫度補償;

5、直觀的LED發光管指示當前蓄電池狀態,讓用戶了解使用狀況;

6、所有控制全部採用工業級晶片(僅對帶I工業級控制器),能在寒冷、高溫、潮濕環境運行自如。同時使用了晶振定時控制,定時控制精確。
7、取消了電位器調整控制設定點,而利用了E方存儲器記錄各工作控制點,使設定數位化,消除了因電位器震動偏位、溫漂等使控制點出現誤差降低準確性、可靠性的因素;

8、使用了數字LED顯示及設定,一鍵式操作即可完成所有設定,使用極其方便直觀的作用是控制整個系統的工作狀態,並對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方,合格的控制器還應具備溫度補償的功能。其他附加功能如光控開關、時控開關都應當是控制器的可選項。

蓄電池

一般為鉛酸電池,一般有12V和24V這兩種,小微型系統中,也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是在有光照時將太陽能電池板所發出的電能儲存起來,到需要的時候再釋放出來。

逆變器

在很多場合,都需要提供交流電源。光伏組件的直接輸出一般都是直流電,需要將太陽能發電系統所發出的直流電能轉換成交流電能,因此需要使用逆變器。逆變器是一種將直流電(DC)轉化為交流電(AC)的裝置。正弦波逆變器提供高質量的交流電,能夠帶動任何種類的負載,但技術要求和成本均高。準正弦波逆變器可以滿足我們大部分的用電需求,效率高,噪音小,售價適中,因而成為市場中的主流產品。方波逆變器的製作採用簡易的多諧振盪器,其技術屬於50年代的水平,將逐漸退出市場。一些使用電動機的電器或工具,如電冰櫃、洗衣機、電鑽等,在啟動的瞬間需要很大的電流來推動,一旦啟動成功,則僅需較小的電流來維持其正常運轉。因此,對逆變器來說,也就有了持續輸出功率和峰值輸出功率的概念。持續輸出功率即是額定輸出功率;一般峰值輸出功率為額定輸出功率的2倍。必須強調,有些電器,如空調、電冰櫃等其啟動電流相當於正常工作電流的3-7倍。因此,只有能夠滿足電器啟動峰值功率的逆變器才能正常工作。

系統分類

家用太陽能發電分為離網發電系統與併網發電系統:
1、離網發電系統。主要由太陽能電池組件、控制器、蓄電池組成,若要為交流負載供電,還需要配置交流逆變器。

2、併網發電系統就是太陽能組件產生的直流電經過併網逆變器轉換成符合市電電網要求的交流電這後直接接入公共電網。併網發電系統有集中式大型併網電站一般都是國家級電站,主要特點是將所發電能直接輸送到電網,由電網統一調配向用戶供電。但這種電站投資大、建設周期長、占地面積大,發展難度相對較大。而分散式小型併網發電系統,特別是光伏建築一體化發電系統,由於投資小、建設快、占地面積小、政策支持力度大等優點,是併網發電的主流。
