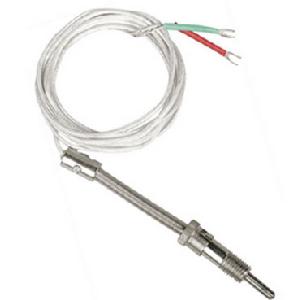

壓簧式熱電偶
壓簧式熱電偶簡介
結構原理
壓簧式熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量儀表的聯接方法均與一般熱電偶相同。
壓簧式熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
安裝方法
壓簧式熱電偶的安裝方法如圖,所示,固定安裝在被測物體上面，先將連線螺栓擰緊在被測
物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，最後擰上鎖緊卡套。
型號規格
| 型號 | 分度號 | 測溫範圍 ℃ | 熱回響時間 t0.5s | 保護管材料 | |
| WRET-01 | E （ EA-2 ） * | 0-400 | <5 | 不鏽鋼 1Cr18Ni9Ti | |
| WRNT－01 | K （ EU-2 ） * | 0-400 | <5 | 不鏽鋼 1Cr18Ni9Ti | |
| 規格 | 連線螺栓mm | ||||
| 總長 Lmm | 保護管 l mm | ||||
| 1000 1500 2000 2500 3000 3500 4000 | 30 30 30 30 30 30 30 | 35 或 70 | |||
| 1000 1500 2000 2500 3000 3500 4000 | 60 60 60 60 60 60 60 | ||||
精度等級
一級，二級。
壓簧式固定熱電偶如何測溫
壓簧式固定熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量儀表的聯接方法均與一般熱電偶相同。 壓簧式固定熱電偶的結構由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。壓簧式固定熱電偶不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處於某個恆定的溫度下。根據熱電動勢與溫度的函式關係，製成熱電偶分度表；分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。
壓簧式固定熱電偶迴路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入迴路中的影響。因此，在熱電偶測溫時，可接入測量儀表，測得熱電動勢後，即可知道被測介質的溫度。熱電偶測量溫度時要求其冷端的溫度保持不變，其熱電勢大小才與測量溫度呈一定的比例關係。若測量時，冷端的溫度變化，將嚴重影響測量的準確性。在冷端採取一定措施補償由於冷端溫度變化造成的影響稱為熱電偶的冷端補償正常。與測量儀表連線用專用補償導線。壓簧式固定熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端，另一端叫做冷端；冷端與顯示儀表或配套儀表連線，顯示儀表會指出熱電偶所產生的熱電勢。壓簧式固定熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所謂標準熱電偶是指國家標準規定了其熱電勢與溫度的關係、允許誤差、並有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用範圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用於某些特殊場合的測量。
壓簧式固定熱電偶帶有軟性延長導線，可以自由彎曲，具有熱回響時間小，使用方便等特點,適用於塑膠擠 出機、輕紡、食品等工業。
