壓力變送器原理

根據測量膜片不同，常見的種類有陶瓷電容式壓力變送器，陶瓷壓阻式壓力變送器，擴散矽壓阻式壓力變送器。 壓力變送器壓力直接作用在測量膜片（陶瓷電容膜片，陶瓷壓阻膜片或擴散矽壓阻）的表面，使膜片產生微小的形變，測量膜片上的高精度電路將這個微小的形變變換成為與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，然後採用專用晶片將這個電壓信號轉換為工業標準的4-20mA電流信號或者1-5V電壓信號。 由於測量膜片採用標準話積體電路，內部包含線性及溫度補償電路，所以可以做到高精度和高穩定性，變松電路採用專用的兩線制晶片，可以保證輸出兩線制4-20mA電流信號，方便現場接線。

概述

壓力變送器是工業套用中最為常用的一種感測器，廣泛套用於水利水電、鐵路交通、智慧型建築、生產自控、航空航天、軍工、石化、油井、電力、船舶、工具機、管道等眾多行業。根據測量膜片不同，常見的種類有陶瓷電容式壓力變送器，陶瓷壓阻式壓力變送器，擴散矽壓阻式壓力變送器。

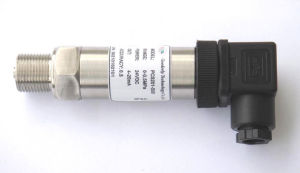

壓力變送器

壓力變送器原理

壓力直接作用在測量膜片（陶瓷電容膜片，陶瓷壓阻膜片或擴散矽壓阻）的表面，使膜片產生微小的形變，測量膜片上的高精度電路將這個微小的形變變換成為與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，然後採用專用晶片將這個電壓信號轉換為工業標準的4-20mA電流信號或者1-5V電壓信號。由於測量膜片採用標準話積體電路，內部包含線性及溫度補償電路，所以可以做到高精度和高穩定性，變松電路採用專用的兩線制晶片，可以保證輸出兩線制4-20mA電流信號，方便現場接線。

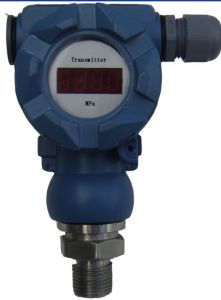

數顯壓力變送器
