台車烘箱

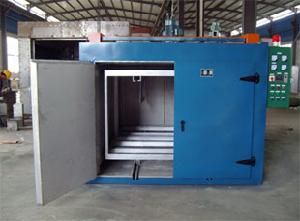

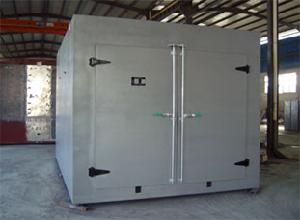

1,台車烘箱實物圖：

2,台車烘箱用途：

屬於工業規模化生產用途節能型烘箱，主要用於變壓器鐵芯、線圈烘乾,噴漆電櫃和零件烘乾,稀土烘乾, 鑄造砂型烘乾，電機烘乾等多種用途。採用台車式進出料方式，適合於大批量工件自動進出。
在乾式變壓器生產過程中，鐵芯預熱、線圈預乾燥、線圈浸漆乾燥、樹脂固化等工藝過程非常關鍵，直接影響變壓器的質量，因此對固化爐的溫度均勻性、控制系統的可靠性要求非常高。YBDX系列變壓器專用固化爐具有良好的溫度均勻性、多種靈活的送風方式、成熟可靠的控制系統、美觀的外表等優點，在全國乾式變壓器生產企業中，得到了廣泛的套用。 台車自驅式烘箱可供工廠和科研單位用於烘培、乾燥、熱處理、消毒以及加熱，保溫等工藝設備之用，廣泛用於金屬工件的低溫回火，退火，時效處理和熱裝工藝，不僅保證工件的處理質量，同時還可提高生產效益。台車裝有驅動裝置，開啟開關後便可自動進出。該箱工作溫度可由室溫至最高使用溫度，在此範圍內可任意選定所需溫度恆溫後可借電氣控制系統自動控制溫度。工作室左右側裝有加熱器及風道，工作室頂部有鼓風機，由鼓風機將箱內空氣通過風道進行機械對流，使工作室溫度均勻一致。烘箱的溫度控制採用電子溫度調節自動控制，熱電偶感測器。

3,台車烘箱主要性能：

●採用智慧型程式溫控儀控溫，PID參數自整定，固態繼電器調功，無觸點連續調節，自動完成烘乾工藝全過程，能滿足任何固化曲線的要求，操作簡便，性能可靠；精選國內外電氣控制元件，使固化爐的電控部分可靠性達到最優。

溫控儀PID

●在工藝溫度範圍內實現定時歇式性自動排氣功能（根據用戶要求選配）。
●可選取走紙記錄儀、列印記錄或無紙記錄儀，對工藝全過程實行監控，對乾燥、固化結果進行分析。
●根據所烘產品不同的擺放，選用合理的熱風循環方式（頂加熱垂直送風、底加熱水平送風、側加熱垂直送風等）使工作室內溫度更均勻，線圈乾燥、固化效果更優。
●另設獨立超溫報警系統，溫度異常時能切斷加熱電源，發出聲光報警。
●可選配低壓照明燈系統一套，門設觀察窗，隨時可觀察工件固化狀況。
●採用密封電熱管加熱，抗氧化、性能穩定、壽命長。
●底部鋪設軌道，可根據所烘產品重量不同選用手動驅動、鈍齒條驅動、輥排驅動、牽引小車驅動等不同台車驅動方式。
●根據用戶現場使用情況，既可就近控制，多台固化爐亦可選配計算機集散控制系統，可集中實現多台固化爐控溫程式的設定、溫度曲線記錄等功能，操作簡單、方便、控制可靠。

4，台車烘箱使用注意事項

台車烘箱是利用電熱絲隔層加熱使物體乾燥的設備。它適用於比室溫高5~300℃（有的高200℃）範圍的烘培、乾燥、熱處理等，靈敏度通常為±1℃。台車烘箱的型號很多，但基本結構相似，一般由箱體、電熱系統和自動控溫系統三部分組成。其使用及注意事項總結如下：
1.烘箱應安放在室內乾燥和水平處，防止振動和腐蝕。
2.要注意安全用電，根據烘箱耗電功率安裝足夠容量的電源閘刀。選用足夠的電源導線，並應有良好的接地線。
3.帶有電接點水銀溫度計式溫控器的烘箱應將電接點溫度計的兩根導線分別接至箱頂的兩個接線柱上。另將一支普通水銀溫度計插入排氣閥中，（排氣閥中的溫度計是用來校對電接點水銀溫度計和觀察箱內實際溫度用的）打開排氣閥的孔。調節電接點水銀溫度計至所需溫度後緊固鋼帽上的螺絲，以達到恆溫的目的。但必須注意調節時切勿將指示鐵旋至刻度尺外。
4.當一切準備工作就緒後方可將試品放入烘箱內，然後連線並開啟電源，紅色指示燈亮表示箱內已加熱。當溫度達到所控溫度時，紅燈熄滅綠燈亮，開始恆溫。為了防止溫控失靈，還必須照看。
5.放入試品時應注意排列不能太密。散熱板上不應放試品，以免影響熱氣流向上流動。禁止烘焙易燃、易爆、易揮發及有腐蝕性的物品。
6.當需要觀察工作室內樣品情況時，可開啟外道箱門，透過玻璃門觀察。但箱門以儘量少開為好，以免影響恆溫。特別是當工作在200℃以上時，開啟箱門有可能使玻璃門驟冷而破裂。
7.有鼓風的烘箱，在加熱和恆溫的過程中必須將鼓風機開啟，否則影響工作室溫度的均勻性和損壞加熱元件。
8.工作完畢後應及時切斷電源，確保全全。
9.烘箱內外要保持乾淨。
10.使用時，溫度不要超過烘箱的最高使用溫度。
11.為防止燙傷，取放試品時要用專門工具。

4技術參考參數

型號	電源電壓	加熱功率	工作溫度範圍	控溫精度	溫度均勻性	工作室尺寸（高×寬×深）
GJ-1	380V	8	室溫-400℃	±3℃	±2.5%	800×800×1000
GJ-2	380V	12	室溫-400℃	±3℃	±2.5%	100×800×1000
GJ-3	380V	16	室溫-400℃	±3℃	±2.5%	1200×1000×1200
GJ-4	380V	20	室溫-400℃	±3℃	±2.5%	1200×1000×1500
GJ-5	380V	24	室溫-400℃	±3℃	±2.5%	1500×1200×1800
GJ-6	380V	48	室溫-400℃	±3℃	±2.5%	1800×1500×2000
GJ-7	380V	60	室溫-400℃	±3℃	±2.5%	2000×1800×2000
GJ-8	380V	80	室溫-400℃	±3℃	±2.5%	2500×2000×2000
GJ-9	380V	90	室溫-400℃	±3℃	±2.5%	3500×2500×2000

台車烘箱常見故障排除

烘箱是實驗室測定物質含水率的儀器。它是利用電阻絲加熱空氣，電子管自動控制溫度，從而去除物質的水分。電烘箱具有操作簡便、動作靈敏、控溫準確、安全可靠、工效高等特點，因此被廣泛套用到工業、農技、科研、醫療等行業中。根據功率和控溫範圍分為高、低溫兩種類型，工作溫度在50℃以上的，稱為高溫烘箱，簡稱烘箱；工作溫度在50℃以下的稱為低溫烘箱，亦稱培養箱。
其常見故障分析與排除方法如下：
1．不能加溫。　由電氣原理圖可知：影響烘箱正常加溫的部位及元器件主要有：交流迴路、變壓器、繼電器和電子管等。這些部位和元器件，任何一處發生故障，都會斷開電烘箱的交流迴路，使其不能正常加溫。故障排除方法如下。
接通電源：①觀察信號燈，若紅燈不亮，且經半分鐘後，繼電器不動作，電子管燈絲也沒點亮，應首先考慮交流迴路可能沒接通，可依次用電筆從市電進線開始檢查熔斷器RD。、安全控制器KK 、電源開關K等各接線點以及變壓器初級是否有電。若正常，則可能是變壓器損壞，可用萬用表進一步檢查更換。②紅燈亮，電子管燈絲不亮。這顯然是電子管損壞或管座發生故障，應仔細檢查管座4，5腳是否接觸良好，連線是否斷開。取下電子管用萬用表歐姆檔測量4，5腳，若燒斷應更換同型號的電子管。③電子管燈絲亮，但繼電器不動作，則可能是：a．變壓器次級250 V繞組連線斷開或內部線圈燒斷；b．繼電器線圈燒壞或連線脫焊；c．電子管1，6、2，9、3，8腳有接觸不良現象，或電子管內部屏極、陰極或第二柵極（2，9腳）開路。
在查找故障時，可開啟電源，用萬用表依次測量變壓器次級輸出電壓，電子管各腳對地電壓應符合表1所列參考數據。若測得數據與參考值相差太大，應考慮電子管的性能變劣，更換同型號電子管比較。
2．烘箱內溫度上升到設定溫度後電源不能自動切斷而持續加溫。
由烘箱的工作原理可知：烘箱內的溫度是由電阻絲R 做功而產生的。要使烘箱恆溫，就必須需要求溫度上升到設定值後，電阻絲停止做功；待溫度稍有下降，電阻絲又能繼續做功。換言之，烘箱在設定範圍內的恆溫是靠輸入電源的自動接通與斷開來維持的。而電源的通、斷是靠繼電器觸點吸合與釋放來完成的。繼電器的動作又受電子管柵極控制。因此，電子管的工作正常與否直接影響繼電器觸點的吸合與釋放。如果烘箱內的溫度上升到設定值時，電源不能斷開而繼續加熱，說明繼電器觸點沒有釋放，
排除方法：①查看繼電器的拉簧是否脫落；觸點是否“燒死”粘在一起；電接點溫度計內水銀柱線有無中斷；烘箱外頂上連線溫度計的導線是否斷開、接線柱是否接觸不良。②用萬用表檢查電阻R。R 是否內部開路或焊點脫焊；測量電子管的7腳（柵極）是否有一20 V左右的電壓；檢查管座7腳是否接觸良好。若經上述檢查修理後，故障仍未排除，可用手反覆開啟、關閉電源開關，觀察開關在關閉時，繼電器觸點能否靈活釋放，如不能靈活釋放，可能是反拉彈簧長期受熱而鬆弛失去彈性，致使動觸點在繼電器線圈斷電後，不能靈活返回。這種情況下，可關閉電源，取下彈簧，剪去一段試試；若不行，可再換一個彈性大的新彈簧來解決這個問題。
3．烘箱內升溫未到設定值，電源斷開。
烘箱在正常工作時，箱內電阻絲R，電源的通、斷受電子繼電器控制。但是，當電路某一元件發生故障（如電阻R 開路），就會造成輸入電源失去控制，使溫度不斷上升，從而引起更大故障。為此，烘箱內設計了一套“溫度安全控制器”KK 串接在電源進線處，當電路失控，溫度超過限度時，KK 觸點自動分離，切斷烘箱電源，從而保證了儀器安全。如果烘箱內升溫未到設定烘驗值，電源就被斷開，其原因可能是溫度安全控制器上的溫度調節螺栓位置移動，使玻璃棒過早地移入銅管，將控制器上的兩通電觸點分開。解決辦法：先將電接點溫度計KK 定在150 c（=處，然後給烘箱通電加熱，待箱內溫度上升到150 c（=時，調整KK 的調節螺栓，使兩個通電觸點分離。此外溶斷器RD 在加熱過程中熔絲燒斷，也會造成上述故障，不可忽略。
其它故障分析與排除
1．繼電器觸點不能正常吸合，發出連續“嗒嗒嗒”的噪聲。出現這種現象多數是電容器C 失效（漏電或擊穿）。原因是：電容器失效後即失去了對電子管屏極電流的濾波作用，通過繼電器線圈的電流不再是平滑的脈動直流電，而是一個時正時負的脈衝電流。即當變壓器次級輸出交流正半周時，繼電器線圈獲電使動觸點吸合；當變壓器次級輸出負半周時，繼電器線圈斷電，銜鐵失磁，在彈簧的作用下，動觸點返回。待變壓器次級輸出交流第二個正半周時，繼電器線圈獲電又將動觸點吸合。變壓器次級電壓如此周而復始的變化，造成了繼電器觸點不斷地吸合與釋放，發出連續“嗒嗒嗒”的響聲。在檢修時應先查看電容器連線是否開路或脫焊，然後拿一隻同耐壓同容量的電容器換上即可。此外，若是新購進的烘箱或新換的繼電器出現類似故障，則可能是繼電器上的彈簧拉力過緊，可適當放鬆調節螺栓解決。
2．烘箱升溫正常，風扇不轉。烘箱升溫正常，說明輸入市電正常。風扇不轉，應從查找與電機有關的元件及部位人手。首先檢查熔斷器RD 的熔絲是否燒斷，連線導線是否開路；電容器C：、電機各接線端是否鬆動或脫焊，然後將電容器一端引線從電機的接線端取下，用萬用表檢查是否漏電或擊穿。若經上述檢查，故障仍未排除，則可能是電機發生故障，拆下電機檢查修理或更換。
