可畏級戰略核潛艇(英文:Redoutable class submarine,又稱:不屈級),是法國海軍隸下的第一型核動力彈道飛彈潛艇。

可畏級戰略核潛艇使法國真正擁有了水下戰略核力量,在法國海軍史上具有舉足輕重的地位。

可畏級戰略核潛艇自1958年開始由法國DCNS集團開始研製,1964年3月30日首艇“可畏”號開始建造,1967年3月29日下水,1971年12月1日服役,之後又建造服役了“可怖”號、“霹靂”號、“無敵”號和“雷鳴”號四艘,加上1985年服役的“不屈”號共建造了六艘,已全部退役。

基本信息

發展沿革

研製背景

法國第一顆核子彈 法國第一顆核子彈

二戰結束後,美國、蘇聯和英國總結二戰的經驗教訓的基礎上,認識到潛艇核動力推進技術的重大軍事價 值,各自投入相當規模的力量進行研製。主張法國發展獨立核力量的戴高樂一直關注核武器和其平台的發展問題,作為冷戰格局西方陣營的一個成員國,法國最初追隨美國,在其技術援助下建立本國的核威懾力量。1945年10月,戴高樂下令成立原子能委員會,為第一枚核子彈的研製作準備。1952年,法國成立核能研製中心,開展核動力方面的前期研製工作。1954年,美國建成世界第一艘核潛艇“鸚鵡螺”號。戴高樂政府認為,法國應該研製自己的第一艘核潛艇。

1956年至1957年,法國開工建造其第一艘核潛艇及其反應堆,工程代號“Q-244”,是一艘排水量約4000噸的攻擊核潛艇,艇上核反應堆將由美國提供,由於美國在技術方面的承諾,開始階段進展順利。然而,隨著戰後國際形勢的不斷變化,法國與美國之間政治分歧日益顯露,彼此之間矛盾逐漸激化,並很快波及到核潛艇建造方面的合作事宜,最後美國停止供應濃縮鈾,不再向法國提供核反應堆,拒絕分享設計資料。之後法國自行研製的核動力裝置未能成功,因此工程於1959年被迫停工。

“Q-244”側視圖 “Q-244”側視圖

1960年2月13日,法國在非洲法屬阿爾及利亞境內的塔奈茲魯夫沙漠中 爆炸了第一枚核裝置,繼美、蘇、英之後成為“核俱樂部”的第4個成員。1961年,由於核潛艇發展計畫得不到美國的支持,法國宣布暫時撤銷其第一代攻擊核潛艇的建造計畫,由於得不到美國的支持,在別無選擇的情況下,以戴高樂為首的法國政府決定完全獨立開發自己的核潛艇技術。1962年初,法國對原發展核潛艇計畫進行了修改,決定按照自己的思路開展核潛艇的研製,並制定了法國的“特有”模式,為了加速建立起一支有效的核威懾力量,整個核潛艇研製分兩個階段,第一階段研製彈道飛彈核潛艇,第二階段是在成功研製彈道飛彈核潛艇的基礎上,再適時開展攻擊型核潛艇的研製。

建造沿革

設計歷程

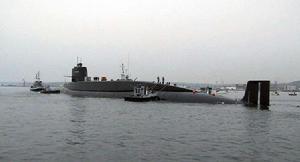

“可畏”號 “可畏”號

法國海軍、潛艇研究設計部門、潛艇建造部門以及核反應堆技術的研究部門在新的思想指導下,開展了潛射 彈道飛彈技術與反應堆的研製。為了配合潛射彈道飛彈的研製,以及對潛射彈道飛彈的不同研製階段開展相應的試驗工作。1962年3月,法國海軍把中途下馬的Q-244核潛艇的艇體繼續加以利用,艇上的一些設備和零件基本上沒有進行任何改裝,直接使用,將其改建成常規動力的“電鰻/鰻魚”號飛彈試驗艇,以便配合潛射彈道飛彈的研製。“電鰻”號裝備4個垂直狀態的飛彈發射筒,分為2排布置,每排2個,上層建築和導流罩比較龐大,該潛艇僅作為水下潛射彈道飛彈的試驗平台,不屬於作戰潛艇,其先後進行過M-112型、M-012型以及M-013型等數種型號的飛彈。

由於法國一些官員對獨立發展核力量存在重大分歧,法國第一艘核潛艇的研製充滿曲折。一段時間裡,它不僅存在技術上的困難,還存在人為因素的干擾,其中,經費就受到很大限制。法國海軍在南部卡達拉希軍事基地為核潛艇建立了陸基原型核反應堆,進行了大量的試驗。核反應堆多次成功進行整體試驗後,才安裝在瑟堡海軍造船廠的第一艘核潛艇上。為了保密,法國第一艘核潛艇的編號為S609,其中,S代表潛艇,一般人都以為這是一艘很普通的常規潛艇。

建造歷程

不屈號 不屈號

1964年3月30日,可畏級戰略核潛艇首艇“可畏”號開始建造,經過多年的奮鬥,與1967年3月29日下水,這是 法軍歷史上翻開新篇章的日子,也是法國進入海上核威懾時代的開始。法國總統戴高樂光臨現場,參加隆重的下水典禮。之後世界重大事件的發生讓法國感到越來越需要儘快完善自己的“三位一體”核力量。1968年8月20日,蘇聯突然派兵入侵捷克斯洛伐克。法國感到巨大的威脅。同時,法國感到美國所謂的集體安全保障不怎么可靠。法國開始動員各種技術力量,加快完善第一艘核潛艇的作戰性能。

1971年12月1日,“可畏”號正式投入使用,加入了大西洋編隊的行列,軍港在布雷斯特。這時,它離戴高樂要求研製核潛艇已有近20年的時間,離世界第一艘核潛艇“鸚鵡螺”號投入使用也有近20年的時間。法國到1980年又建成4艘同型艇,其中S610“霹靂”號隨然編號為S610,但實際開工、下水及服役時間遲於前兩艘,因此排在該級第三艘。

1980年3月21日,自可畏級第五艘後停頓一段時間後,法國又建造了“不屈”號戰略核潛艇,1982年6月23日下水。“不屈”號是以可畏級為基礎,尺度和噸位與可畏級五艘相似,動力裝置則完全一樣,只是內部結構和艇上聲吶、電子設備等系統做了較大的改進,並搭載M-4彈道飛彈而成,因此“不屈”號整體性能方面有了較大提高,由於“不屈”號外形、主尺度、排水量和飛彈裝載量等均與可畏級前五艘一致,因此一般將其與五艘可畏級合稱為可畏級。

服役歷程

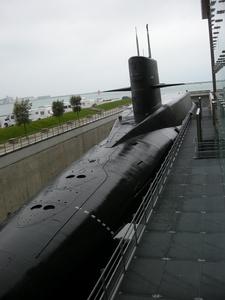

可畏號博物館艦 可畏號博物館艦

1985年4月1日,可畏級“不屈”號服役,1985年到1992年間,法國為可畏級其他艇也換裝了M-4飛彈,還改進 反應堆堆芯,降低噪聲,聲吶和其它設備按“不屈”號相同標準改裝。“不屈”號服役後,法國6艘彈道飛彈核潛艇使法國擁有了獨立的海上戰略打擊力量,可使法國海軍隨時都能保持由兩艘彈道飛彈核潛艇在海上巡航,滿足了法國海軍進行全天候警戒和戰略核威懾的基本要求。

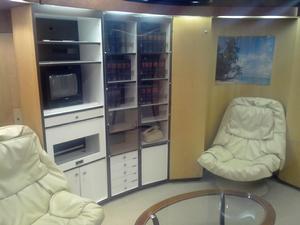

可畏號內部 可畏號內部

可畏級戰略核潛艇的艇員分藍組和紅組,輪流出海,經過一段時間的作戰巡邏(巡邏時間不斷增加,由55天增至70天)兩組艇員互換,一組艇員離艇休假5-6周,另一組則開始值勤,在海軍造船局的協助下,長島後勤部門的支持下,對潛艇進行3周時間的修理、補充後,潛艇再次出航。潛艇出海三周后,休假組結束休假,開始進行為期6周的訓練,以做好充分準備,等待下次出海。潛艇完成70天的巡航任務後返航,下一組接手,一個周期結束,另一個周期隨即開始。巡航期間,艇上人員實行3班工作制,不分晝夜。除值班外,每班人員還負責設備的日常保養、排除故障、打掃衛生。其餘時間用來就餐、睡覺及娛樂。此外,全體人員還定期進行戰位演習,根據飛彈發射模擬程式,進行作戰訓練。為了保持艇員的最佳狀態和保持高昂的士氣,艇員可以利用新聞綜述,了解外界發生的重大事件。通過“家庭簡訊”,了解家裡情況。每周每人還可以給家人發20個字的電報。潛艇的空間有限,但卻能開展 體操、健美、室內腳踏車、拳擊等活動,還可以圍繞著飛彈發射筒跑步,廚房也想盡辦法滿足艇員的飲食需要。

隨著法國第二代彈道飛彈核潛艇凱旋級的服役,可畏級完成了歷史使命和服役生涯逐漸退役。1991年12月13日,“可畏”號退役,之後在瑟堡博物館作為博物館潛艇供參觀。1993年3月23日,“可畏”號反應堆艙被切除,在消除了一切可能對人體造成不利影響的因素後,正式對外開放。在20年的大洋生涯中,“可畏”號先後進行了58次水下核戒備巡邏,水下航行9萬小時。“可畏”號退役後,該級艇又被稱為不屈級(也有將“不屈”號單列,稱為不屈級戰略核潛艇)。

技術特點

設計特點

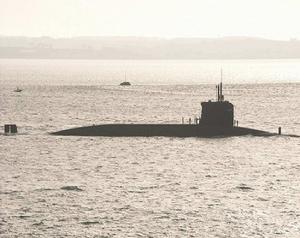

可畏級戰略核潛艇 可畏級戰略核潛艇

可畏級戰略核潛艇在研製過程與美國有很大的區別,美國是在完成了“北極星”潛射彈道飛彈的設計之後,首先 在水面艦艇上進行多次潛射飛彈的發射試驗,在試驗中出現的問題基本解決之後,才在核潛艇上做進一步的發射試驗,之後進一步完善潛射飛彈的技術,直到獲得最後成功為止。可畏級卻是法國直接利用飛彈試驗期潛艇,這樣便省掉了許多中間環節,縮短了彈道飛彈核潛艇的整個研製周期,為法國擁有水下核威懾力量縮短了時間。可畏級戰略核潛艇的設計是在20世紀60年代初期開始進行的,當時美國海軍拉法耶特級戰略核潛艇已建成服役,這也為可畏級提供了許多借鑑和參考。

艇型結構

艇型

可畏級戰略核潛艇 可畏級戰略核潛艇

可畏級戰略核潛艇外形和總體布置等方面與拉法耶特級十分相似,外形近似水滴型,長寬比為12:1,艇艏采 用了法國阿戈斯塔級潛艇的過渡型艇艏,俗稱鯨首;從外形看,這種艇型艏柱直立,艏部線型較豐滿,滿足了艏部上下布置較大體積聲吶設備的要求。指揮台圍殼位於艇體中前部,採用剖面造型瘦長的機翼剖面狀圍殼,其上設有圍殼舵,圍殼前後緣都垂直於甲板基線,造型瘦長橫截面比較狹窄,整體顯得較為苗條,這也讓艇體看上去顯得更修長,可以改善水動力性能。艇體中部布置了兩排共16個飛彈發射筒,因此略微隆起,但不明顯,從中間呈流線型向艇艏和艇艉均勻過渡,顯得十分光順。艇艉採用了十字型艉舵,單軸單槳。

結構

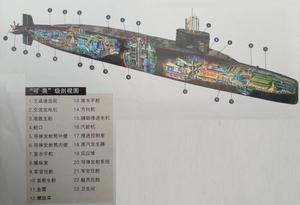

可畏級戰略核潛艇內部結構 可畏級戰略核潛艇內部結構

可畏級沒有沿用法國潛艇雙殼體設計的歷史,而是採用了單殼體結構,這是其一個重大變化。可 畏級艇體由高彈性鋼建成,可以下潛200多米深的水域。可畏級艇體由高強度鋼建成,最大下潛深度為250米。

艙室

可畏級耐壓艇體內分為7個艙室,從艏至艉,分別為艏魚雷艙、指揮控制艙、飛彈艙、前輔機艙、反應堆艙、後輔機艙和主機艙。可畏級反應堆艙內為一台國產的PAT1型壓水堆,主機艙內為兩台汽輪發電機組,共同組成了動力系統,通過驅動大功率推進電機,採用單軸、單螺旋槳推進,推進功率16000馬力,此外還裝備有一台SEMT-皮爾斯蒂克公司的16PA4850(或傑蒙特·斯內德8PA4185)輔助柴油發電機組,用於緊急推進。

艇載武器

基本配置

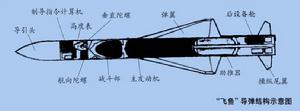

SM39“飛魚”潛射反艦飛彈 SM39“飛魚”潛射反艦飛彈

可畏級戰略核潛艇上的武器裝備是魚雷和彈道飛彈,在艇艏布置由4具533毫米魚雷發射管,可發射ECAN的 L5 Mod3反艦/反潛兩用魚雷,也可發射ECAN的F17 Mod2型線導魚雷,每艘艇可攜帶18枚。法國自行研製的SM39“飛魚”潛射反艦飛彈開始裝備潛艇時,也在可畏級裝備了該型飛彈,通過魚雷發射管發射。可畏級“不屈”號的自衛魚雷和飛彈武器與可畏級前五艘相同。L5 Mod3魚雷,主/被動尋的,航速5.1海里/35節,戰鬥部重150公斤,航行深度550米;F17Mod2魚雷,線導,主/被動尋的,航速10.8海里/40節,戰鬥部重250公斤,航深600米;SM39“飛魚”飛彈,慣性巡航,主動雷達尋的,0.9馬赫速度時射程27海里,戰鬥部重165公斤。

戰略飛彈

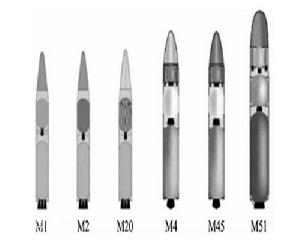

法國彈道飛彈 法國彈道飛彈

法國自20世紀50年代開始在其殖民地阿爾及利亞建立飛彈試驗場,多次進行飛彈試射。1962年時,法軍決定 開始研製配備核潛艇的彈道飛彈,這也被法國認為是其海洋戰略部隊誕生的標誌。1962年4月,法國與阿爾及利亞簽署協定,逐步退出阿爾及利亞飛彈試驗場,之後在自己的國土上建立飛彈試驗場。1962年夏,法軍在比斯開灣附近的陸地秘密建立了遠程飛彈試驗場。1963年,法國在核武器空中平台方面取得突破:第一架可以運載核子彈的飛機“幻影”-4投入使用。1964年3月,比斯開灣的試驗場開始試射短程飛彈,短程飛彈試射成功後,法軍開始研製第一種核潛艇遠程彈道飛彈M-1彈道飛彈。1966年2月15日,M-1原型飛彈進行了第一次試射。1969年3月,“電鰻”號成功進行了M-013型飛彈的首次水下發射,射程超過了2000海里。

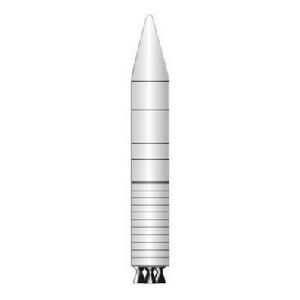

M-20彈道飛彈 M-20彈道飛彈

可畏級最初兩艘上配置有16枚法國第一代潛射M-1彈道飛彈,是在法國S2地對地戰略中程彈道飛彈的基礎上經過改進而成,是中程潛對地兩級固體燃料飛彈,射程僅有1000海里(2091公里),其核彈頭只有700公斤重, 但核當量高達50萬噸;其改良型M-2彈道飛彈裝備在可畏級3號艇上,M-2飛彈和M-1飛彈的尺寸和彈頭威力完全相同,只是增加了第二級發動機的推力,射程增加到3000公里,後來法國在可畏級前兩艘上換裝了M-2飛彈。可畏級的第四和第五艘則裝備了16枚M-2飛彈的改進型M-20彈道飛彈,M-20飛彈在尺寸上與M-2基本相同,但核彈頭為TN61熱核彈頭,威力增大到120萬噸TNT,圓機率偏差800-1000米,射程約為1900海里(3974公里)。1980至1984年,可畏級前三艘在大修期間,全部改為裝載M-20飛彈。M-20飛彈的擴大型M-4彈道飛彈於1975年至1980年代中期研製成功。M-4飛彈在技術性方面有了更大的提高和改進,除射程增加至4000至6114公里外,圓機率偏差縮小至460米,還採用了分導多彈頭,可攜帶6枚15萬噸威力的多目標彈頭獨立重返大氣載具(MIRV),彈頭性能也提高,並且可在更大深度上進行發射。M-4飛彈首先布置在“不屈”號上,發射方式由原先的高壓空氣方式改為燃氣發射,提高了發射推力。M-4飛彈分為M-4A和M-4B型,以及後來改進的M-45彈道飛彈。1993年時,法國製造了16枚M4A型和48枚M4B型,分為4組,每組16枚,在潛艇中修時輪流部署在可畏級後5艘艇上。

艇電系統

可畏號指揮控制艙 可畏號指揮控制艙

可畏級戰略核潛艇電子設備主要有“卡里普索”I波段導航和攻擊雷達,具有定向和電子對抗功能。導航系統由 慣性導航系統、“奧米伽”導航系統、天文導航設備以及無線電導航設備等。聲吶系統是湯姆遜·辛特拉DSUX21綜合聲吶,DUUX5低頻被動測距和偵聽聲吶,以及DSUV61拖曳基陣聲吶等。“不屈”號上裝備了法國最新研製的電子設備,加裝了衛星導航系統,水面導航利用CSA DRUA33I波段導航雷達,另外還裝備了用於M-4飛彈發射和監控的SAD戰略數據系統、用於“飛魚”飛彈和魚雷的SAT戰術數據系統及DLA 1A武器控制系統等,拖曳基陣聲吶換裝為DSUV61B型。

性能數據

艇體參數
艇長128.7米
艇寬10.6米
吃水10米
排水量 8045/8800噸(水上) 8940/8920/9000噸(水下) 8090噸(“不屈”號水面) 8920噸(“不屈”號水下)
航速 20節(水上) 25節(水下)
潛深 200(工作) 250米(極限) 300米(“不屈”號極限)
續航力輔推5000海里/4節
自持力90天
艇員編制兩班制,每班114-135人(其中軍官15人)
傳動單軸單槳
動力系統 渦輪-電力 1台PAT1壓水堆 2台渦輪交流發電機,16000馬力(11.76兆瓦) 1台柴油機-電力輔助推進裝置,1.5兆瓦
艇電武裝
彈道飛彈 16枚潛射彈道飛彈,先後裝備 M-1飛彈 M-2飛彈 M-20飛彈 M-4飛彈
魚雷/飛彈 4具533毫米魚雷發射管,魚雷和反艦飛彈載量18枚 SM39“飛魚”反艦飛彈 L5 Mod3反艦/反潛兩用魚雷 F17Mod2魚雷
雷達 “卡里普索”I波段導航和攻擊雷達 CSA DRUA33I波段導航雷達(不屈號)
聲吶 湯姆遜·辛特拉DSUX21綜合聲吶 DUUX5低頻被動測距和偵聽聲吶 DSUV61拖曳基陣聲吶(不屈號為DSUV61B型)
綜合系統 SAD戰略數據系統(不屈號) SAT戰術數據系統(不屈號) DLA 1A武器控制系統(不屈號) 衛星導航系統(不屈號) 慣性導航系統 “奧米伽”導航系統 天文導航設備 無線電導航設備

該級各艇

序號舷號艇名中文艇名開工日期下水日期服役日期退役日期
1S609/611Le Redoutable可畏/威嚴1964.3.301967.3.291971.12.11991.12.13
2S612Le Terrible可懼/可怖1967.6.241969.12.121973.1.11996.7.1
3S610Le Foudroyant霹靂/雷霆1969.12.121971.12.41974.7.61998.4.30
4S613L’Indomptable無敵1971.12.41974.8.171976.12.232004
5S614Le Tonnant雷鳴1974.101977.9.171980.4.31999.4
6S615L’Inflexible 不屈1980.3.211982.6.231985.4.12008

總體評價

可畏級戰略核潛艇上裝備的潛射彈道飛彈研製進度快,更換周期短,可畏級前5艘核潛艇的建造過程中,法國便研製並不斷更新和換裝了幾種型號的彈道飛彈。這種做法與美國、蘇聯以及英國截然不同,既顯示了法國在潛射彈道飛彈研製方面具有相當可觀的實力,又表現出法國發展潛射核威懾兵力的決心和意志。(現代艦船)
