反推原理圖

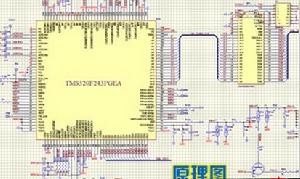

(圖)深科特集團www.circuit-tech.cn深科特集團www.circuit-tech.cn
在PCB反向技術研究中,反推原理圖是指依據PCB檔案圖反推出或者直接根據產品實物描繪出PCB電路圖,旨在說明線路板原理及工作情況。並且,這個電路圖也被用來分析產品本身的功能特徵。而在正向設計中,一般產品的研發要先進行原理圖設計,再根據原理圖進行PCB設計。
無論是被用作在反向研究中分析線路板原理和產品工作特性,還是被重新用作在正向設計中的PCB設計基礎和依據,PCB原理圖都有著特殊的作用。那么,根據檔案圖或者實物,怎樣來進行PCB原理圖的反推,反推過程有該注意那些細節呢?
一、合理劃分功能區域
在對一塊完好的PCB電路板進行原理圖的逆向設計時,合理劃分功能區域能夠幫工程師減少一些不必要的麻煩,提高繪製的效率。一般而言,一塊PCB板上功能相同的元器件會集中布置,以功能劃分區域可以在反推原理圖時有方便準確的依據。
但是,這個功能區域的劃分並不是隨意的。它需要工程師對電子電路相關知識有一定的了解。首先,找出某一功能單元中的核心元件,然後根據走線連線可以順藤摸瓜的找出同一功能單元的其他元件,形成一個功能分區。功能分區的形成是原理圖繪製的基礎。另外,在這一過程中,不要忘記巧妙利用電路板上的元器件序號,它們可以幫助您更快的進行功能分區。
二、找對基準件
這個基準件也可以說是在進行原理圖繪製之初所藉助的主要部件,在確定基準件之後,根據這些基準件的引腳進行繪製,能夠在更大程度上保證原理圖的準確性。
對於工程師而言,基準件的確定不是很複雜的事情,一般情況下,可以選擇在電路中起主要作用的元器件作為基準件,它們一般體積較大、引腳較多,方便繪製的進行,如積體電路、變壓器、電晶體等等,都可以作為合適的基準件。
三、正確區分線路,合理繪製布線
對於地線、電源線、信號線的區分,同樣需要工程師有相關的電源知識、電路連線知識、pcb布線知識等等。這些線路的區分,可以從元器件連線情況、線路銅箔寬度以及電子產品本身的特徵等方面進行分析。
在布線繪製中,為避免線路交叉與穿插,對地線可以大量使用接地符號,各種線路可以使用不同顏色的不同線條保證清晰可辨,對各種有元器件還可以運用專用標誌,甚至可以將單元電路分開繪製,最後再進行組合。
四、掌握基本框架,借鑑同類原理圖
對於一些基本電子電路的框架構成和原理圖畫法,工程師需要熟練掌握,不僅要能對一些簡單、經典的單元電路的基本組成形式進行直接繪製,還要能形成電子電路的整體框架。
另一方面,不要忽視,同一類型的電子產品在原理圖上具有一定的相似性,工程師可以根據經驗的積累,充分借鑑同類電路圖來進行新的產品原理圖的反推。
五、核對與最佳化
原理圖繪製完成之後,還要經過測試與核對環節才能說PCB原理圖的逆向設計結束。對PCB分布參數敏感的元件的標稱值需要進行核對最佳化,根據PCB檔案圖,將原理圖進行對比分析與核對,確保原理圖與檔案圖的完全一致。
若在核對中發現原理圖布局上與要求不符,還將要進行原理圖的調整,直到達到完全的合理與規範,準確和清晰。
