刀補是刀具長度一個很重要的概念。我們在對一個零件編程的時候,首先要指定零件的編程中心,然後才能建立工件編程坐標系,而此坐標系只是一個工件坐標系,零點一般在工件上。長度補償只是和Z坐標有關,它不象X、Y平面內的編程零點,因為刀具是由主軸錐孔定位而不改變,對於Z坐標的零點就不一樣了。每一把刀的長度都是不同的,例如,我們要鑽一個深為50mm的孔,然後攻絲深為45mm,分別用一把長為250mm的鑽頭和一把長為350mm的絲錐。先用鑽頭鑽孔深50mm,此時工具機已經設定工件零點,當換上絲錐攻絲時,如果兩把刀都從設定零點開始加工,絲錐因為比鑽頭長而攻絲過長,損壞刀具和工件。此時如果設定刀具補償,把絲錐和鑽頭的長度進行補償,此時工具機零點設定之後,即使絲錐和鑽頭長度不同,因補償的存在,在調用絲錐工作時,零點Z坐標已經自動向Z+(或Z-)補償了絲錐的長度,保證了加工零點的正確.

基本信息

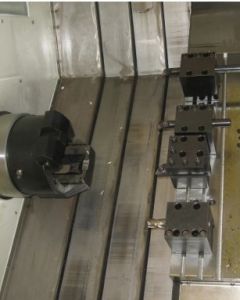

簡介

刀補是刀具長度一個很重要的概念。我們在對一個零件編程的時候,首先要指定零件的編程中心,然後才能建立工件編程坐標系,而此坐標系只是一個工件坐標系,零點一般在工件上。長度補償只是和Z坐標有關,它不象X、Y平面內的編程零點,因為刀具是由主軸錐孔定位而不改變,對於Z坐標的零點就不一樣了。每一把刀的長度都是不同的,例如,我們要鑽一個深為50mm的孔,然後攻絲深為45mm,分別用一把長為250mm的鑽頭和一把長為350mm的絲錐。先用鑽頭鑽孔深50mm,此時工具機已經設定工件零點,當換上絲錐攻絲時,如果兩把刀都從設定零點開始加工,絲錐因為比鑽頭長而攻絲過長,損壞刀具和工件。此時如果設定刀具補償,把絲錐和鑽頭的長度進行補償,此時工具機零點設定之後,即使絲錐和鑽頭長度不同,因補償的存在,在調用絲錐工作時,零點Z坐標已經自動向Z+(或Z-)補償了絲錐的長度,保證了加工零點的正確.

GSK980TA系統

001~016指偏置的磨耗值,使用U、W修改;

1.將游標移到要變更的補償號的位置。

2.如要改變X軸的值,則鍵入U,對於Z軸,鍵入W。

3.用數據鍵輸入增量值。

4.按【輸入】 鍵,系統會把補償量與鍵入的增量值相加,其結果將作為新的補償量顯示出來。

例 已設定的補償量5.678

鍵盤輸入的增量1.5

新設定的補償量7.178(=5.678+1.5)

註:輸入的整數數據如無小數點,則以千分之一為單位被輸入。

101以後指長度補償,用於對刀。
