光纖適配器(Optical fiber adapter),是光纖活動連線器對中連線部件。以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去。

光纖適配器(又名法蘭盤),也叫光纖連線器,是光纖活動連線器對中連線部件。系列產品包括:FC. SC. ST. LC. MTRJ.廣泛套用於光纖配線架(ODF). 光纖通信設備. 儀器等。 性能超群,穩定可靠。

主要特性:

光纖之間是由適配器通過其內部的開口套管連線起來的,以保證光纖跳線之間的最高連線性能。為了固定在各種面板上,還設計了多種精細的固定法蘭
變換型適配器可以連線不同類型的光纖跳線接口, 並提供了APC端面之間的連線.雙連或多連可提高安裝密度。

產品類型:

FC/PC FC/UPC FC/APC SC/PC SC/UPC SC/APC ST/PC ST/UPC SC/APC
光纖適配器有SC,FC,ST之分。
SC代表Standard Connector。
ST代表Straight Tip。
FC代表Fiber Connector。
“/”前面部分表示尾纖的連線器型號。
“SC”接頭是標準方型接頭,採用工程塑膠,具有耐高溫,不容易氧化優點。傳輸設備側光接口一般用SC接頭。
“LC”接頭與SC接頭形狀相似,較SC接頭小一些。
“FC”接頭是金屬接頭,一般在ODF側採用,金屬接頭的可插拔次數比塑膠要多。
連線器的品種信號較多,除了上面介紹的三種外,還有MTRJ、ST、MU等,具體的外觀參見下圖。
/”後面表明光纖接頭截面工藝,即研磨方式。
“PC”在電信運營商的設備中套用得最為廣泛,其接頭截面是平的。
“UPC”的衰耗比“PC”要小,一般用於有特殊需求的設備,一些國外廠家ODF架內部跳纖用的就是FC/UPC,主要是為提高ODF設備自身的指標。
另外,在廣電和早期的CATV中套用較多的是“APC”型號,其尾纖頭採用了帶傾角的端面,可以改善電視信號的質量,主要原因是電視信號是模擬光調製,當接頭耦合面是垂直的時候,反射光沿原路徑返回。由於光纖折射率分布的不均勻會再度返回耦合面,此時雖然能量很小但由於模擬信號是無法徹底消除噪聲的,所以相當於在原來的清晰信號上疊加了一個帶時延的微弱信號,表現在畫面上就是重影。尾纖頭帶傾角可使反射光不沿原路徑返回。一般數位訊號一般不存在此問題。
光纖連線器是光纖與光纖之間進行可拆卸(活動)連線的器件,它是把光纖的兩個端面精密對接起來,以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去,並使由於其介入光鏈路而對系統造成的影響減到最小,這是光纖連線器的基本要求。在一定程度上,光纖連線器也影響了光傳輸系統的可靠性和各項性能。
光纖連線器按傳輸媒介的不同可分為常見的矽基光纖的單模、多模連線器,還有其它如以塑膠等為傳輸媒介的光纖連線器;按連線頭結構形式可分為:FC、SC、ST、LC、D4、DIN、MU、MT等等各種形式。其中,ST連線器通常用於布線設備端,如光纖配線架、光纖模組等;而SC和MT連線器通常用於網路設備端。按光纖端面形狀分有FC、PC(包括SPC或UPC)和APC;按光纖芯數劃分還有單芯和多芯(如MT-RJ)之分。光纖連線器套用廣泛,品種繁多。在實際套用過程中, 們一般按照光纖連線器結構的不同來加以區分。以下是一些目前比較常見的光纖連線器:

(1)FC型光纖連線器

這種連線器最早是由日本NTT研製。FC是FERRULE CONNECTOR的縮寫,表明其外部加強方式是採用金屬套,緊固方式為螺絲扣。最早,FC類型的連線器,採用的陶瓷插針的對接端。此類連線器結構簡單,操作方便,製作容易,但光纖端面對微塵較為敏感,且容易產生菲涅爾反射,提高回波損耗性能較為困難。後來,對該類型連線器做了改進,採用對接端面呈球面的插針(PC),而外部結構沒有改變,使得插入損耗和回波損耗性能有了較大幅度的提高。

(2)SC型光纖連線器

這是一種由日本NTT公司開發的光纖連線器。其外殼呈矩形,所採用的插針與耦合套筒的結構尺寸與FC型完全相同,。其中插針的端面多採用PC或APC型研磨方式;緊固方式是採用插拔銷閂式,不需鏇轉。此類連線器價格低廉,插拔操作方便,介入損耗波動小,抗壓強度較高,安裝密度高。
ST和SC接口是光纖連線器的兩種類型,對於10BASE-F連線來說,連線器通常是ST類型的,對於100BASE-FX來說,連線器大部分情況下為SC類型的。ST連線器的芯外露,SC連線器的芯在接頭裡面。

(3) 雙錐型連線器

這類光纖連線器中最有代表性的產品由美國貝爾實驗室開發研製,它由兩個經精密模壓成形的端頭呈截頭圓錐形的圓筒插頭和一個內部裝有雙錐形塑膠套筒的耦合組件組成。

(4) DIN47256型光纖連線器

這是一種由德國開發的連線器。這種連線器採用的插針和耦合套筒的結構尺寸與FC型相同,端面處理採用PC研磨方式。與FC型連線器相比,其結構要複雜一些,內部金屬結構中有控制壓力的彈簧,可以避免因插接壓力過大而損傷端面。另外,這種連線器的機械精度較高,因而介入損耗值較小。

(5) MT-RJ型連線器

MT-RJ起步於NTT開發的MT連線器,帶有與RJ-45型LAN電連線器相同的閂鎖機構,通過安裝於小型套管兩側的導向銷對準光纖,為便於與光收發信機相連,連線器端面光纖為雙芯(間隔0.75MM)排列設計,是主要用於數據傳輸的下一代高密度光纖連線器。

(6) LC型連線器

LC型連線器是著名BELL(貝爾)研究所研究開發出來的,採用操作方便的模組化插孔(RJ)閂鎖機理製成。其所採用的插針和套筒的尺寸是普通SC、FC等所用尺寸的一半,為1.25MM。這樣可以提高光纖配線架中光纖連線器的密度。目前,在單模SFF方面,LC類型的連線器實際已經占據了主導地位,在多模方面的套用也增長迅速。

(7) MU型連線器

MU(MINIATURE UNIT COUPLING)連線器是以目前使用最多的SC型連線器為基礎,由NTT研製開發出來的世界上最小的單芯光纖連線器,。該連線器採用1.25MM直徑的套管和自保持機構,其優勢在於能實現高密度安裝。利用MU的L.25MM直徑的套管,NTT已經開發了MU連線器系列。它們有用於光纜連線的插座型連線器(MU-A系列);具有自保持機構的底板連線器(MU-B系列)以及用於連線LD/PD模組與插頭的簡化插座(MU-SR系列)等。隨著光纖網路向更大頻寬更大容量方向的迅速發展和DWDM技術的廣泛套用,對MU型連線器的需求也將迅速增長。

規格及型號

AFS 檢測設備可以再裸光纖和50種不同類型光纖連線器上使用,包括用於多模態和單模態的標準連線器,甚至大部分的塑膠光纖連線器。 功率表和AF-OS417-MD電源使用AFS專營的鋁製外殼和聚甲醛樹脂適配器。

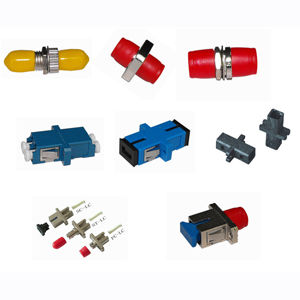

光纖適配器光纖適配器

主要特性:
· 適用於大部分規格連線器的適配器
· 超過50中類型的適配器
· 裸光纖適配器
· 標準2.5mm 適配器(ST,FC和SC)
· 小規格波形:1.25mm(LC, MTRJ等)
· POF 類型連線適配器(HFBR, Toslink, e.t.c.)
產品編碼 產品名稱
NFM1#** 光纖適配器(耦合器)
NFM2#** 雙工光纖適配器(耦合器)
NFM4#** 四工光纖適配器(耦合器)
#:1、單模2、多模
*:1、ST2、SC3、FC4、MT-RJ5、LC

光纖適配器的特點

1、插入損耗低,每通過一個適配的連線損耗小於0.2db
2、互換性好
3、重複性好

光纖適配器的套用範圍

1、光纖通信系統
2、有限電視網路
3、區域網路、光域網
4、光纖到戶(FTTP)
5、視頻傳輸
6、測試儀器
