光纖終端盒

光纖終端盒

光纖終端盒是一條光纜的終接頭,他的一頭是光纜,另一頭是尾纖,相當於是把一條光纜拆分成單條光纖的設備 ,安裝在牆上的用戶光纜終端盒,它的功能是提供光纖與光纖的熔接、光纖與尾纖的熔接以及光連線器的交接。並對光纖及其元件提供機械保護和環境保護,並允許進行適當的檢查,使其保持最高標準的光纖管理。

定義

光纖終端盒是一條光纜的終接頭,他的一頭是光纜,另一頭是尾纖,相當於是把一條光纜拆分成單條光纖的設備 ,安裝在牆上的用戶光纜終端盒,它的功能是提供光纖與光纖的熔接、光纖與 尾纖的熔接以及光連線器的交接。並對光纖及其元件提供機械保護和環境保護,並允許進行適當的檢查,使其保持最高標準的光纖管理。

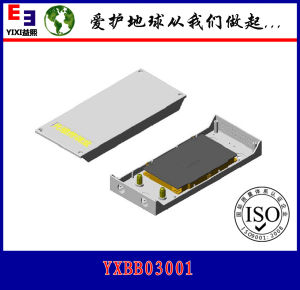

光纖終端盒圖片光纖終端盒圖片

產品特徵

光纖終端盒產品特徵

1.提供光纜與配線尾纖的保護性連線

2.使光纜金屬構件與光纜端殼體絕緣,並能方便地引出接地

3.提供光纜終端的安放和余端光纖存儲的空間,方便安裝操作

4.具有足夠的抗衝擊強度的盒體固定,方便不同使用場合的安裝

5.可選擇掛牆安裝或直接放置於槽道等多種安裝方式

安裝

1、光纖終端盒出來的RJ45網線接到路由器WAN口,

2、路由器LAN口接到交換機上。

3、電腦網線接到交換機上。

4、隨便在一台電腦TCPIP里設定一下路由器的網關192.168.1.1(一般都是這)

5、登入路由器,(IE里填192.168.1.1)用戶名和密碼admin 添上靜態IP、子網掩碼、DNS

6、保存重啟路由器。

產品用途

光纖終端盒廣泛套用於市話、農話網路系統、數據、圖象傳輸系統,CATV有線電視系列,用於室內光纜的直通力接和分支接續,起到尾纖盤儲和保護接頭的作用,採用冷軋鋼板靜電噴塑製成,設計結構合理,美觀大方可將光纜加強芯固定在終端。

實際工作中終端盒可以作室內接頭盒用但是很少將接頭盒當終端盒用 用途不一樣,

1、交接箱可分為光纜交接箱和電纜交接箱.它們的作用都是用在用戶前端配線用的。

2、接續盒一般指的是光纜接續盒,也叫光纜接頭盒.有些地方,尤其是廣電系統又叫光接續包,它的作用是保護光纜接頭不受到外界的損害。配線架也分為光纜配線架和電纜配線架,作用也像交接箱一樣,但它是用於運營商的機房內。

基本功能

光纖終端盒作為光纜線路的終端設備應具有4項基本功能。

①固定功能 光纜進入機架後,對其外護套和加強芯要進行機械固定,加裝地線保護部件,進行端頭保護處理,並對光纖進行分組和保護。

②容接功能 光纜中引出的光纖與尾纜熔接後,將多餘的光纖進行盤繞儲存,並對熔接接頭進行保護。

③調配功能 將尾纜上連帶的連線器插接到適配器上,與適配器另一側的光連線器實現光路對接。 適配器與連線器應能夠靈活插、拔;光路可進行自由調配和測試。

④存儲功能 為機架之間各種交叉連線的光連線線提供存儲,使它們能夠規則整齊地放置。光纖終 端盒內應有適當的空間和方式,使這部分光連線線走線清晰,調整方便,並能滿足最小彎曲半徑的要求。 隨著光纖網路的發展,光纖終端盒現有的功能已不能滿足許多新的要求。有些廠家將一些光纖網路 部件如分光器、波分復用器和光開關等直接加裝到光纖終端盒上。

產品分類

按外殼材料分類,可分為ABS塑膠外殼和金屬外殼。

按光纜連線方式,可分為直通型和分歧型。

按是否可以裝配適配器分類,可以分為可裝配適配器型和不可裝配適配器型。

工作環境

工作溫度:-25℃~+40℃;相對濕度:≤85%(+30℃時);

儲存溫度:一25℃~+55℃;大氣壓力:70kPa~106kPa。
