偽傾斜四連桿柔性掩護支架

偽傾斜四連桿柔性掩護支架，是一種新型技術產品。 偽傾斜柔性掩護支架採煤方法是目前開採急傾斜煤層的主要方法之一，該方法改變了以往斜切爆破採煤方法的缺點，增加了工作面作業人員的安全性，改善了支撐效果，提高了煤炭的回收率。 偽傾斜四連桿柔性掩護支架，可以提供一種安全性高並且能適應急傾斜煤層厚薄分布不均的複雜情況。

簡介

偽傾斜四連桿柔性掩護支架，是一種新型技術產品。偽傾斜四連桿柔性掩護支架是由四川科技職工大學李德軍教師於2011年發明的實用新型技術，並取得了國家知識產權局授予的實用新型專利證書。

工作原理

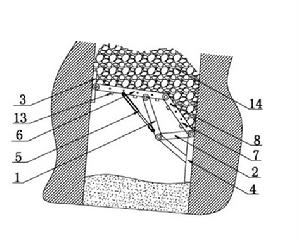

偽傾斜四連桿柔性掩護支架，包括掩護板、掩護板鋼架和主體支架，其中，掩護板通過螺栓固定於掩護板鋼架上，而掩護板鋼架則安裝於相鄰兩個主體支架之間，其特徵在於，所述主體支架上設定有用於調節其寬度的調節螺桿

用途

為傾斜四連桿柔性掩護支架，屬於急傾斜煤層支教技術，主要解決了現有急傾斜煤層支架安全性與煤層厚度變化適用性差、安裝拆卸工序複雜等問題。可以適用於急傾斜煤層厚度分布不均的複雜情況，具有很高實用價值。

背景技術

偽傾斜柔性掩護支架採煤方法是目前開採急傾斜煤層的主要方法之一，該方法改變了以往斜切爆破採煤方法的缺點，增加了工作面作業人員的安全性，改善了支撐效果，提高了煤炭的回收率。目前採用的柔性掩護支架主要有“八”字形、四把形等類型，以及在此基礎上進行了改進的類型，但其原理都是基於原來的四邊形和八字形支架，所以普遍存在以下問題：
1、支架結構相對比較固定，對煤層產狀編號的適應性較差；
2、工作面上下端頭安裝、拆卸支架的工序複雜，工作量大；
3、採煤過程中極易出現工作面支架掛架、扣架、翹腳、串矸等問題；
4、由於整個支架只使用鋼絲繩連線在一起，所以存在斷繩等不安全隱患。

實用新型內容

偽傾斜四連桿柔性掩護支架，可以提供一種安全性高並且能適應急傾斜煤層厚薄分布不均的複雜情況。解決現有技術中存在的問題，達到對急傾斜煤層安全開採提高開採效率的目的。
