偏擺檢查儀

偏擺檢查儀

偏擺檢查儀是按照機械滑台的製作工藝改良後,直線度和平行度及垂直度集三線為一體的檢測型儀器,頂尖是有工具鋼製作而成,耐磨使用壽命長、精度高。偏擺檢查儀的分為兩種操作方式:第一種扳手壓制使頂尖後移將需要檢測的工件夾緊進行檢測,第二種是在頂尖的後面安裝手輪,當頂尖將工件頂好後用鎖扣將頂尖鎖住,用百分表或千分表進行檢測工件的精度。

儀器介紹

該儀器主要用於檢測軸類、盤類零件的徑向、圓跳動和端面圓跳動,產品設計新穎,美觀大方,精度高操作極為方便。

偏擺檢查儀是由優質的生鐵鑄造而成,毛坯經過兩次回火(時效處理)將鑄件種的應力消除90%以上,防止產品在使用中變形使精度誤差超出規定範圍。鑄件經過龍門刨床和導軌磨床加工最後使用人工刮研達到國家規定的精度,然後將尾座的導軌槽盒導軌座進行研磨配合刮研,使直線度控制在≤0.005、垂直精度≤0.003、平行精度≤0.01. 偏擺儀所使用的頂尖是錐面莫氏2號或者6號頂尖。

儀器參數

1、莫氏2號頂尖60°錐面對莫氏錐的徑向圓跳動≤0.005mm

2、頂尖軸線在100mm範圍內對導軌的平行度(水平垂直方向)≤0.006mm

3、被測零件最大直徑270mm

4、測量長度300mm、500mm、1000mm、1500mm、2000mm、2500

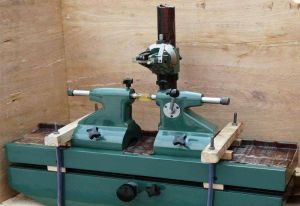

偏擺檢查儀 偏擺檢查儀

偏擺檢查儀圖片:偏擺檢查儀詳細參數:

規格 中心高 測量直徑 精度
平行方向μm 垂直方向μm
300 170 270 ≤8 ≤5
300 250 460 ≤8 ≤5
500 170 270 ≤8 ≤5
500 250 460 ≤8 ≤5
1000 170 270 ≤10 ≤8
1000 250 460 ≤10 ≤8
2000 230 400 ≤30 ≤20
