定義
信號分配器(一進二出，一進三出，一進四出)是在自動化控制系統中對各種工業信號變送、轉換、隔離、傳輸、運算的儀表，可與各種工業感測器配合，取回參數信號，隔離變送傳輸，滿足用戶本地監視遠程數據採集的需求。該信號分配器廣泛套用於機械、電氣、電信、電力、石油、化工、鋼鐵、污水處理、樓宇建築等領域的數據採集、信號傳輸轉換、PLC、DCS等工業測控系統，用來完善和補充系統模擬∣/O 外掛程式功能，增加系統適用性和現場環境的可靠度。
按照功能需求可分為兩種
第一、Y型分線器、T型分線器
主要是一進二出，一進三出，一進四出、二進二出或者是多進多出。一般情況適用於profibus系統、devicenet系統中，作為信號引出作用。
第二、M12分配器8口座也成為匯流排分線盒。
一般情況適用於現場匯流排中比較多。主要是對8組或者8組以上信號進行處理。可根據信號輸出情況可恨PNP或NPN之分。
技術參數
科迎法Y型分線器、T型分線器
| 額定電流 | 4A（2－5芯）、2A（6－12芯） |
| 額定電壓 | 60V(測量電壓125V,250V) |
| 絕緣電阻 | ≥500MΩ |
| 工作溫度範圍（運行） | －25℃－85℃ |
| 防插錯編碼 | A型B型D型 |
| 電涌電壓類別 | Ⅱ |
| 污染等級 | 3 |
| 防護等級 | IP67 |
| 接觸件材料 | 銅合金 |
| 材料接觸表面 | 鎳合金 |
| 接觸件載體材料 | AU |
| 夾具本體材料 | PVC/PA66 |
科迎法M12分配器8口座
| 額定電壓 | DC12～24V | 連線類型M12X1接線盒產品材質明示 污染等級：3 接觸件材料：銅合金 材料接觸表面：NIAU 接觸件載體材料：AU 夾具本體材料：PVC/PA66 螺圈材料:銅合金 密封材料：環氧樹脂 多芯線截面積：2X0.75－8X0.34 | ☆本盒10芯電纜，其中：棕色電源正、藍色電源負，其餘為8個信號線。 ☆狀態顯示:：顯示燈黃、綠 ☆安裝方式：縱橫各2個安裝孔 ☆插頭帶線、不帶線任選。直型、90°彎型任選。本公司均有生產 | |||||
| 額定電流 | 2AI/O | |||||||
| 4APORT | ||||||||
| 絕緣阻抗 | 100MΩ(DC500V) | |||||||
| 耐電壓 | AC500V1min | |||||||
| 防護等級 | IP67 | |||||||
| 可插接壽命 | 500周期 | |||||||
| 直接出線直徑 | 8mm | |||||||
| 溫度範圍 | -20～85℃ | 產品備註：符合RoHS環保CE指令的日期(NEW20100612) 上海科迎法電氣科技有限公司地通過了ISO9001質量體系認證。 | ||||||
| 接觸電阻 | ≤8mΩ | |||||||
| 產品外形尺寸圖 | 附屬檔案 | 線色 | 連線埠序號 | 孔腳序號 | 接線功能 | |||
| 防塵帽 標籤小白條 帶線M12插頭 不帶線M12插頭 | 棕 | 1-8 | 1 | 1 | ||||
| 蘭 | 1-8 | 3 | - | |||||
| 白 | 1 | 4 | I/O | |||||
| 綠 | 2 | 4 | I/O | |||||
| 黃 | 3 | 4 | I/O | |||||
| 灰 | 4 | 4 | I/O | |||||
| 粉 | 5 | 4 | I/O | |||||
| 紅 | 6 | 4 | I/O | |||||
| 黑 | 7 | 4 | I/O | |||||
| 紫 | 8 | 4 | I/O | |||||
| 黃-綠 | 1-8 | |||||||

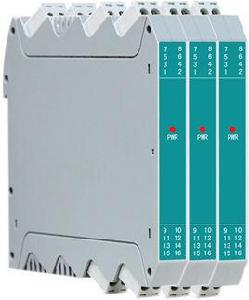

PG-114隔離分配器,24VDC或220VAC供電,輸入、輸出、電源、通道間全隔離，PG-114隔離分配器將直流電流、電壓信號分成四路相同或不同的電流、電壓信號，實現不同設備同時採集控制
輸入阻抗：電壓型≥100KΩ，電流型≤100Ω
PG-114隔離分配器輸出阻抗：0-500Ω回響時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.1%的終值
溫度係數：50ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備套用要求
（等同IEC61326-1）
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
方框圖電 源：24VDC±10%
消耗功率：<2W
外殼材料：尼龍PA.66
重 量：約200克
外形尺寸
接線圖100(L)*22(W) *112(H)mm
1.信號分配器接線採用可拆卸的接線端子,方便靈活
2.導線採用截面積 0.5~2.5 平方毫米多束或單股電纜
外形尺寸圖
