簡介

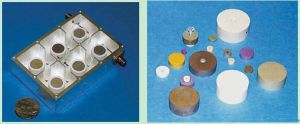

介質濾波器介質濾波器（英文Dielectricfilter）利用介質陶瓷材料的低損耗、高介電常數、頻率溫度係數和熱膨脹係數小、可承受高功率等特點設計製作的，由數個長型諧振器縱向多級串聯或並聯的梯形線路構成。其特點是插入損耗小、耐功率性好、頻寬窄，特別適合CT1，CT2，900MHz，1.8GHz，2.4GHz，5.8GHz，便攜電話、汽車電話、無線耳機、無線麥克風、無線電台、無繩電話以及一體化收發雙工器等的級向耦合濾波。 介質濾波器套用到的介質諧振子不是自然界存在的，必須進行人工合成製作，需要通過各種材料，按照一定的比例鑄壓成為目前我們使用的介質諧振腔，製作工藝複雜也就導致了其價格要遠大於一般金屬腔體濾波器。另外，由於需要實現高Q值的諧振腔體實現需求，而且介質濾波器的體積也明顯大於傳統濾波器。目前（截止到2012年）國內各個設備供應商都在積極的研發新型的介質濾波器產品，但是受到介質濾波器的技術難度以及開發成本高等各因素的限制，介質濾波器的套用不是十分廣泛。
特點
很寬的工作頻率覆蓋範圍；
低插入損耗、高的帶外抑制；
多達數十級的小型化結構設計；
高達0.8％～30％的工作頻寬；
溫度範圍從民用級到軍用級；
多種形式的封裝結構和靈活的輸出接口形式。
適用範圍
適宜於微波通訊、電子對抗系統中做信號處理。
技術指標

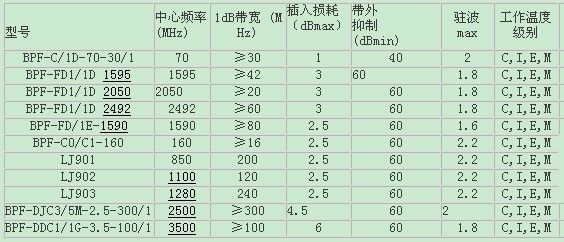

 表貼和插針結構 |

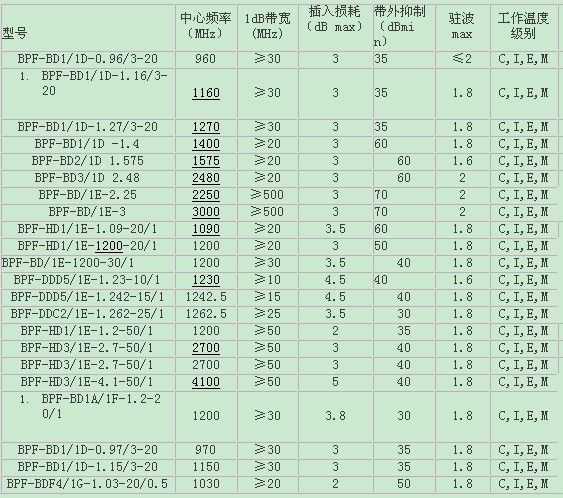

 同軸輸入輸出結構 |
