結構特徵
1、機座，其上方圍設形成有一內部空間，該內部空間前側形成有一入風口，其上方頂板預定部位更貫設有一連通內部空間的出風口；

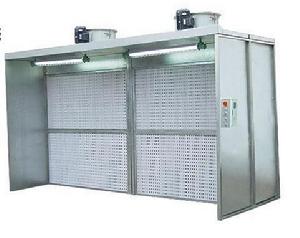

乾式噴漆台2、抽風裝置，具有裝設於機座上方的風箱殼體，該風箱殼體設有一吸風口及一排風口，該吸風口與機座的出風口相連通；
3、馬達，裝在風箱殼體外部，帶動位於風箱殼體內部的扇葉輪轉動，將氣體自吸風口吸入，再由排風口排放；
噴房4、過濾層，具有複數過濾板，縱向安裝定位於機座內部空間前側的入風口部位，以形成第一道過濾層；第二道過濾層，具有複數過濾板，是以開口朝上的V形排列分別安裝定位於機座內部空間的上方前、後部位，且開口二側的過濾板大致與機座上方的出風口等距，以形成第二道過濾；
5、阻隔裝置，具有複數隔板，分別圍設於機座入風口外側的周圍預定部位，以形成噴漆空間；
6、另還有一個工作架，至少具有一個工作檯，裝設於機座入風口底緣的外側部位，以供置放欲噴漆的工作對象。
工作原理
乾式噴漆台在每一個過濾室中，孔的排列產生一種文氏管或氣旋效應，強迫塗料微粒降落在過濾室底部，氣流則從孔中排出，這種分離的高效率來源於這種文氏管效應。根據噴射產品性質的不同，分離率達到了96%。即使是那些又粘又重的塗料，表面都很少會出現堵賽的現象。纖維摶質過濾器，能阻隔每一微小噴塗物。
主體材料
乾式噴漆台通常採用材料：冷軋板、鍍鋅板、不鏽鋼。
