MP3這個最初的貴族產品,到現在已經被大眾所接受了,然而市面上的MP3的價格卻讓人摸不著頭腦,同樣是容量的MP3怎么有的要上千元而有的卻只要300元?巨大的差價的原因是什麼?下面就從MP3的解碼晶片這方面為您揭開疑團。

MP3這個最初的貴族產品,到現在已經被大眾所接受了,然而市面上的MP3的價格卻讓人摸不著頭腦,同樣容量的MP3怎么有的要上千元而有的卻只要300元?巨大的差價的原因是什麼?下面就從MP3的解碼晶片這方面為您揭開疑團。

在介紹解碼晶片之前我們先來了解一下MP3的工作原理:首先將MP3歌曲檔案從貯體上(快閃記憶體介質、硬碟介質、光碟介質)取出並讀取存儲器上的信號→到解碼晶片對信號進行解碼→通過數模轉換器將解出來的數位訊號轉換成模擬信號→再把轉換後的模擬音頻放大→低通濾波後到耳機輸出口,輸出後就是我們所聽到的音樂了。

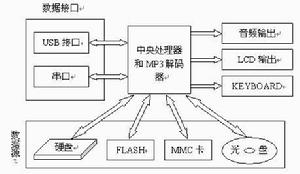

MP3的構架圖:

null主流mp3晶片

從圖中可以看出:MP3其核心是一片MP3解碼晶片。也是今天筆者今天給大家重點介紹的。

解碼晶片,它的作用顧名思義就是將貯體上的MP3檔案解碼。它從很大程度上決定了最終的音質表現。MP3是一種有損壓縮的格式,如果MP3播放器擁有優秀的解碼晶片就能夠更好地還原音頻信號的質量,很大程度上彌補音頻信號的損失。相反的話,低端的解碼晶片會令MP3的編碼信息進一步損失。

飛利浦晶片

產地:荷蘭

如果一定要評出目前市場上最好的MP3解碼晶片的話,那么無疑就是飛利浦晶片了。飛利浦家族的解碼晶片在業界一直以其“功能全,音質好,價格高”而著稱。

飛利浦的解碼晶片一般都採用的是BGA封裝工藝,而國內的這方面技術相當有限,此外,由於飛利浦的解碼晶片需要搭配另外的控制晶片電路協同工作,所以產品成本較高。所以採用飛利浦解碼晶片的廠商往往都定位於中高價位,如MPIO和IRIVER這兩家韓國的MP3專業廠商。這兩個品牌一個最主要的共同特點就是在產品中全面採用了飛利浦的解碼晶片。因此,他們的產品擁有很高的音質和品質,成為全球MP3愛好者追逐的對象。

1、飛利浦SAA775X系列(SAA7750/7751/7752/7753)

飛利浦SAA775x晶片是目前市場上MP3播放器解碼晶片組中功能最全(支持CD直錄),效果最好的解碼晶片之一。該解碼晶片的音質表現為:低音下沉較深、中音表現出色、而相比之下高音則顯得一般。

因為SAA775x中內含DSP(Digital Signal Processing,數位訊號處理)和32位ARM RISC處理器,所以能用超高集成度的單顆晶片,音頻解碼和語音編碼等工作,並且可以加入sdmi(Secure Digital Music Initiative,安全式數字音樂)保護。

其中SAA7750內含DSP和32位ARM RISC處理器,信噪比為90dB。該晶片兼容多段多檔位EQ智慧型音效,支持以ADPCM格式保存語音記錄、同步顯示歌名和歌曲信息、Line-in直錄,此外還支持USB 1。1/2。0標準,支持多重音樂格式解碼。而SAA7751僅有DSP核心和快閃記憶體,沒有包含音頻多媒體解編碼器,只能用於本身可升級的MP3 CD光碟播放器上。SAA7752是一個針對價格的解決方案,只包含了DPS晶片,使用外置記憶體來存儲數據,主要針對CD隨身聽。至於SAA7753,同樣僅有DSP晶片,而且改變得更為徹底,乾脆直接用嵌入式記憶體代替了快閃記憶體,對應低價格的CD播放系統,作為一個附加MP3的功能。

飛利浦SAA775x採用的嵌入式處理器,擁有高級能源管理功能,可以根據工作任務量需要控制處理器運行速度,以延長電池的使用時間,類似於普遍使用於高端的PDA和筆記本電腦的節能技術。因此,SAA775x晶片以普通音量播放128Kbps MP3時,單顆AA電池的供電時間可以長達24小時。當然這是晶片的理論工作時間,對於MP3播放器來說,由於生產工藝的制約,具體的工作時間就另當別論了。

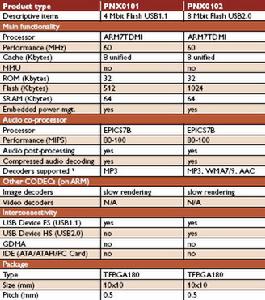

2、飛利浦Nexperia PNX010x系列(PNX0101/0102/0105)

PNX010x系列解碼晶片也是一個大的系列,包括 PNX0101,PNX0102和PNX0105。其中PNX0102和PNX0102是專為快閃記憶體MP3隨身聽而開發的,而PNX0105則是針對硬碟式多媒體播放器的產品。

null主流mp3晶片

PNX0101內嵌4Mbit的可程式FLASH,只支持USB1.1。目前所有採用PNX0101晶片MP3所配備的USB2.0接口,都是通過另外增加USB2.0控制晶片來實現的。(註:與Molex的配合使用可支持USB2。0、SD/MMC擴展等)而PNX0102則內嵌有8Mbit的可程式FLASH,自身提供了對USB2.0的支持。PNX0105同樣支持USB2.0,而且還支持GDMA和IDE(ATA/ATAPI/PC Card)等接口,但它沒有內置可程式FLASH。市場上目前到貨的只有採用PNX0101的產品,而即將上市MPIO最新款MP3播放器 FY400 則採用PNX0102,而 PNX0105則要到2005年才能批量供貨。

Telechips TCC730/TCC731系列

產地:韓國

去年才出現在市場上的韓國Telechips解碼晶片,一經面世便獲得一致好評,在韓國眾多廠商的大力支持下成長迅速。從功能、性能、音質各方面來看,Telechips TCC730/731比Sigmatel的STMP3410之類的晶片著實要好一些,低音感充足、各頻段表現比較平衡、而且音場更為寬闊;但與飛利浦SAA7750/7751相比還有一定差距。另外,Telechips TCC730價格比SAA7750便宜一點,但需要外接ROM,外圍元件比較多,因此採用這種晶片的MP3產品難得有身材玲瓏的產品面世。

業界普遍認為Telechips晶片各方面表現介於Sigmatel STMP3410和SAA7750/7751系列之間。採用該晶片的MP3在本身的音質基礎上,如果配備了更為高檔的耳機後還會有一定的提升。該類型的機子一般會標配森海塞爾MX300(或者OEM森海塞爾)耳機,該耳機屬於森海塞爾普及型MX系列中最平民化的耳機,所以建議對音質有更高要求的朋友可以嘗試森海塞爾mx500,或者更高檔一點的koss SP/KOSS PP,森海塞爾PX100/PX200。因為採用該晶片的MP3在音質上有一定的潛力,而並不像所有經銷商告訴你的,所有的MP3在更換高檔耳機後音質都有提升,其實有些MP3自身晶片及設計,生產工藝的限制使得其已經不具有音質的挖掘空間。

Sigmatel系列

產地:美國

如果要說目前MP3晶片市場占有率的話,那么美國的Sigmatel家族肯定是名至實歸,但對於Sigmatel晶片的品質,卻總是仁者見仁,智者見智。總體而言採用Sigmatel解碼晶片的MP3音質表現會中規中矩,聲音比較亮麗,中音表現一般,低音量感不足、高音比較生硬,它在音樂的表現上要遜於飛利浦和Telechips晶片。

1、Sigmatel 3410

曾幾何時,SigmaTel 3410的晶片還占據著MP3晶片市場的半壁江山,可能直到目前STMP3410單晶片方案仍然是最成熟和常見的一種方案。其價格低廉、良好的程式移植性的特點曾為它在2003年搶占到80%解碼晶片的市場份額。該晶片的音質表現一般,多用在中、低檔產品上。現在對於採用SigmaTel 3410晶片的方案已經很成熟,但如果沒有在外圍電路上增加更多設計的話,其音質會很一般。這也就是為什麼雖然採用該晶片的產品很多,但音質表現卻有雲泥之別的原因了。採用Sigmatel 3410解決方案的MP3播放器主要有Maycom XP168R,DEC M220R系列。

2、Sigmatel 3420/1342

Sigmatel 3420更像是Sigmatel 3410的升級版,與STMP3410不支持MP3硬體編碼,處理速度比較慢相比,Sigmatel 3420在Sigmatel 3410的基礎上增加了對USB2。0的支持,修正了Sigmatel 3410對某些主機板USB2。0不兼容的問題,還增加了MP3硬體編碼功能,在音質方面也比Sigmatel 3410有所提高。

而Sigmatel 1342是一款專為快閃記憶體盤而設計的功能增強型晶片,該晶片的功能相對較少,多用在很低端的帶MP3播放功能的快閃記憶體盤上,其音質表現大致與Sigmatel 3410在伯仲之間

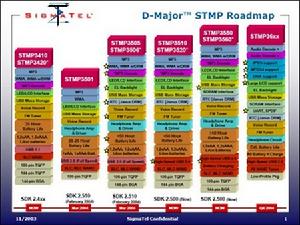

3、Sigmatel 3510/3520

與Sigmatel 3410相比,Sigmatel 3510不僅支持USB2。0,而且改進了綜合能源管理、支持電池充電功能檢測、並且強化了數字/模擬轉換器和耳機的音樂放大器電路、擁有子目錄管理能力等智慧型化的功能,可以說Sigmatel家族的晶片發展到Sigmatel 3520邁出了一大步。

Sigmatel 3520改進了以往Sigmatel 3410/1342中音表現一般、高音生硬的缺點,音質清澈,信噪比據說可以達到95dB;增加了對MP3硬體編碼、FM收音和USB2。0等功能的支持;Sigmatel 3520比前代產品在處理速度上也有所提升,達到了75MHz(34xx系列為65MHz)。現在市場各個價位的MP3都有Sigmatel 3520晶片的影子,也正說明了Sigmatel 3520晶片所取得的長足進步。下邊介紹的就是採用Sigmatel 3520晶片並受到一致好評的魅族E2。如果說品質有華貴和樸實之分的話,那么E2無疑屬於後者。略嫌平庸的外表底下掩蓋不住其卓越的品質。作為ME系列的加強版(PLUS)E2秉承了ME系列的Sigmatel 3520晶片,經多人試聽,一致認為其表現不俗,在整體音樂表現力上,E2的表現可圈可點,尤其在中高音及人聲的還原上表現優秀,但在低音的分離上有顯單薄,在樂器,特別是BASS,鼓擊上低音下潛力度稍嫌不足。總之這是一款典型的採用Sigmatel 3520晶片的MP3,表現令人滿意。

4、Sigmatel 3550/3560

Sigmatel 3550/3560是專用於硬碟式MP3播放器的晶片,其處理速度為75MHz。功能上它們以Sigmatel 35x0為基礎。為了給硬碟提高快取當作避震之用,還添加了SDRAM接口。Sigmatel 3510/3520與3550/3560除了封裝有些不同外,主要區別就在於3550/3560還可以支持鋰電池及USB直接充電,因此大家凡是看到採用鋰電池、支持USB2.0的,80%都可能是採用Sigmatel 3550、3560晶片的 。

Sigmatel 34XX與Sigmatel 35XX系列的區別,主要是在以下兩方面的改進:USB1.1提升至USB2.0;電池續航能力增長,如創新的TX-FM,採用1節7號電池可以連續播放15小時。

5、Sigmatel 3502

據稱該晶片瞄準高端市場,將晶片與外圍電路設計做了大幅度提升,被譽為第三代的解碼晶片,將DSP數位訊號處理器主頻速率提升至75MHz,信噪比高達95db,輸出功率達到了11mW,總諧波失真率也低於0.05%。

null主流mp3晶片

SKYLARK晶片

產地:韓國

韓國ECT公司的SKYLARK晶片,目前國產的紐扣機都用到,只是目前還不支持WMA,價格與STMP3410差不多,功能較全。Skylark主要功能特點是功耗低,音質清晰悅耳;錄音生成MP3格式的檔案,可選擇壓縮比特率;編碼直錄功能,且可以根據需要調整壓縮比特率;內置FM調頻收音,中國、日本、歐洲3種制式可選,可將收到節目錄在播放機中;中文、英文、韓文、日文等語言選擇;歌名、ID3、歌詞同步顯示(支持中文歌名、歌詞同步顯示);獨立檔案刪除功能,方便使用; A-B點復聽功能;內部存儲器容量查詢,可以查詢內部存儲器的容量。不用說,採用KYLARK晶片的代表作品就是丹丁DX-8了。對於彩蛋,我們已經了解太多,對於它在此就不在贅述。我們在遺憾其不支持WMA檔案格式的時候不由的深深讚賞設計者的美妙的創意。

四、ATMEL晶片

產地:美國

美國ATMEL公司是DSP、MCU業界的龍頭。AT89C51ND1X系列晶片是專為mp3產業開發的嵌入式多媒體套用的DSP+MCU混合型解決方案。採用這種晶片的MP3集成USB,MMC嵌入式非常小的系統軟體,功能齊全帶USB功能的僅需15K位元組固件代碼。這種MP3解碼器和硬體接口控制器非常的低耗電。

五、華矽

產地:台灣

台灣華矽(MOSART)的晶片功能簡單,一般用於低端產品,如無LCD顯示,或SD卡播放器。雙晶片結構(CPU與解碼晶片分離)。音質就比較有特色,低音不錯,中高音一般。

六、炬力ATJ2085

產地:珠海

炬力的ATJ208564 PIN封裝,高度集成。支持格式有MP3、WMA、WMV、ASF播放,支持FM,晶片價格較便宜。現在很多大陸廠商都選用這款炬力的ATJ208564PIN,其缺點是音質一般,勉強可聽,FM的表現上也有待提高。
