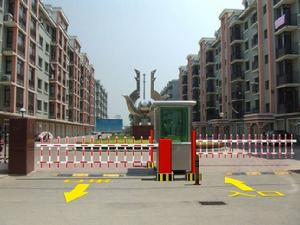

M5中距離停車場系統是一個以非接觸式ID卡為車輛出入停車場憑證、以抓拍車輛圖像作對比管理為核心的多媒體綜合車輛收費管理系統。 車輛進入停車場準備進入停車場的車輛在進入入口通道時,已進入地面車輛檢測器範圍的車輛系統中文顯示及語音同時提示“請讀卡或取卡”,在司機按鍵取卡或讀卡前, 如為停車場內部月保、年保或長期車輛,車主持有效的月保、年保或長期卡讀卡,讀卡時系統自動核對卡資料,如卡有效,車輛系統中文顯示及語音同時提示“歡迎入場”,,系統在讀卡的同時電腦將記錄車輛進入時間及車輛圖像,以備車輛出停車場時對比核對,此時車輛可選擇停放在地下車庫或停車場內外圍車輛停放點,如要停放到地下車庫,剛須持已入停車場卡針對已授權車庫再次讀卡進入。

M5中距離停車場系統是一個以非接觸式ID卡為車輛出入停車場憑證、以抓拍車輛圖像作對比管理為核心的多媒體綜合車輛收費管理系統。

該系統將先進的非接觸式ID卡識別技術,以及高速的車輛車牌視頻圖像存儲,通過進口圖像和出口圖像、智慧型ID卡識別技術相結合,通過計算機的圖像處理和人工識別,對車輛的進出管理等進行全方位管理,有效地確保車輛進出的安全性。

操作流程

操作流程分為進入停車場和離開停車場。

車輛進入停車場

準備進入停車場的車輛在進入入口通道時,已進入地面車輛檢測器範圍的車輛系統中文顯示及語音同時提示“請讀卡或取卡”,在司機按鍵取卡或讀卡前, 如為停車場內部月保、年保或長期車輛,車主持有效的月保、年保或長期卡讀卡,讀卡時系統自動核對卡資料,如卡有效,車輛系統中文顯示及語音同時提示“歡迎入場”,,系統在讀卡的同時電腦將記錄車輛進入時間及車輛圖像,以備車輛出停車場時對比核對,此時車輛可選擇停放在地下車庫或停車場內外圍車輛停放點,如要停放到地下車庫,剛須持已入停車場卡針對已授權車庫再次讀卡進入。如為臨時來訪車輛,保全發卡讀卡時,以備車輛出酒店時對比核對。

車輛出停車場

準備出停車場的車輛在進入出口通道時,當車輛進入地面車輛檢測器範圍時,車輛系統中文顯示及語音同時提示“請讀卡”,當月保、年保、長期車輛出停車場時,先在地下車庫出口系統上讀卡出地下車庫,然後到停車場大門再次讀卡,車輛系統中文顯示及語音同時提示“一路順風”,此時攔車道閘自動打開,並有語音一直提示“閘機開啟,請注意通行”,當地面車輛檢測器檢測車輛通過後,攔車道自動並閉,並有語音提示“閘機關閉,請注意通行”,當讀臨時卡(臨時來訪卡)或將卡交給收費員讀卡時,車輛系統中文顯示及語音同時提示“請交費***元”,此時收費員核對車輛圖像,如圖像一至並收到停車費用後,收費員電腦確認放行,系統在讀卡的同時電腦將記錄車輛進入時間及車輛圖像,以備管理員查對。

管理中心

系統管理中心為車輛管理系統的核心,又稱為系統大腦,負責進出車輛管理系統的所有數據交換、存儲,卡片授權,系統功能設定,各種報表的查詢、列印等任務。
管理中心與各一進一出系統由區域網路組成,通訊距離如在100米以內,採用超五類網線組網,如通訊距離在100米以上,採用光纖組網,管理中心安裝車輛管理系統後台管理軟體。
管理中心由數據伺服器、管理電腦、卡片發行授權器、HUB集線器、UPS後配電源組成。
數據伺服器要求配置:硬碟160G以上,雙核CPU,記憶體2G,安裝XP系統操作平台,用於數據交換、
數據存儲、系統功能設定;
管理電腦要求配置:硬碟80G以上,雙核CPU,記憶體512M以上,安裝XP系統操作平台,用於卡片
授權,報表查詢、列印;
卡片發行授權器:採用我司BLM215型號讀寫器,此讀寫器
為RS232通訊方式,連線在管理電腦用來
卡片授權;
HUB集線器:採用D-Plink 8口網路集線器,用於系統各電腦聯網;
UPS後配電源:採用山特500W後配電源,停電電腦供電時間為5~15分鐘,用於突發停電時系統數據備份。

系統工作站

系統工作站為車輛管理系統的核心,又稱為系統運作心臟,負責本地一進一出車輛管理系統的所有數據收集、視頻圖片採集、進出車輛圖像對比、臨時車輛收費、臨時車輛確認放行、收費交接班等任務。
系統工作站由工作站電腦、臨時卡收費器、UPS後配電源、RS485通訊卡、視頻卡、多串口卡、道閘手動按鈕或遙控按鈕等組成。
工作站電腦要求配置:硬碟80G以上,雙核CPU,記憶體1G以上,安裝XP系統操作平台,用於收費員交接班、車輛進出數據採集、臨時車輛收費、車輛進出圖像對比、負責PC機與硬體設備通訊等任務;
臨時卡收費器:採用我司BLM215型號讀寫器,此讀寫器為RS232通訊方式,連線在管理電腦用來
臨時車輛讀卡計費、收費員上下班打卡;
RS485通訊卡:為電腦與系統硬體設備通訊用,將系統硬體RS485方式轉換為電腦串口RS232方式,用來上傳下達數據信息;
視頻卡:採用銘視四路實時硬解壓視頻卡,插在電腦主機板上,為視頻採集用;
1、PCI匯流排,兼容Windows即插即用(PNP),支持一機多卡;
2、顯示畫面流暢不間斷,每秒可達30幀;
3、顯示解析度可達640x480、24位真彩;
4、影像視窗大小隨意調整,可全螢幕顯示;
5、動態捕捉影像以靜態圖像方式存檔,提供BMP,
JPG,PCX,GIF,TIF,TGA等多種存檔格式;
6、提供動態AVI影像捕獲,捕獲存檔影像大小隨意選擇;
7、可連續動態捕捉影像以靜態圖像方式自動存檔,提供照片瀏覽和電子相冊等功能;
8、符合ITU H.324視訊會議標準,完全兼容流行的視訊會議軟體(如:NetMeeting 、VDOPhone、
I-Phone、CU-Seeme等),畫質清晰,性能穩定;
多串口卡:目前我司系統共需用RS232串口2路,因辦公電腦多為集成主機板,只有一個串口,為解決電腦串口單一而配置的2路RS232串口卡;
道閘手動按鈕或遙控按鈕:為直接控制道閘開關的手動裝置,主要用來處理緊急情況下沒有卡片的車輛進去。
出、入口設備功能描述
車輛管理系統為嚴格的進出循環管理系統,也就是說必須有進,才能出,系統絕對的原則制,主要是保證車輛安全、杜絕財務漏洞而設立的系統;負責車輛進入信息的提取及存儲。系統共分為入口管理設備與出口管理設備。

入口管理設備

由入口讀寫機箱(含:入口讀卡器、入口LED顯示屏、入口語音、自動出卡機、對講分機、入口PLC控制器、入口跟車提示、A3鋼箱體)、入口道閘(紅綠燈、微波防砸、語音提示)、數字車輛檢測器、攝像機、聚光燈等組成。
出口管理設備由出口讀寫機箱(含:出口讀卡器、出口LED顯示屏、出口語音、對講分機、出口PLC控制器、出口跟車提示、A3鋼箱體)、出口道閘(紅綠燈、微波防砸、語音提示)、數字車輛檢測器、攝像機、聚光燈等組成。

讀卡器

主要結構特點:包括解碼核心、通信單元、天線及電源等;
主要技術參數
1、環境溫度:-25℃-- +50℃;
2、相對濕度:小於95%;
3、電源:+9V;
4、最大讀卡距離:8cm;
5、通訊接口:RS485;
6、傳輸速度:9.6K波特率;
7、讀卡速度:≦0.2秒。
8、尺寸:長150MM×寬120MM
主要功能特點
1、通用型IC卡讀卡模組,能讀市面上的大多數IC卡;
2、讀卡距離為5~10CM;

LED顯示屏

主要結構特點:主要包括高亮LED點陣板和控制電路板
主要技術參數
1、環境溫度:-25℃-- +50℃;
2、相對濕度:小於95%;
3、電源:交流12V;
4、每屏顯示5個漢字,可以左右、上下移動;
5、支持內定文字及下傳文字;
6、採用高亮度二極體,在陽光下清晰可見.
主要功能特點
1、平時顯示公司名、電話、顯示時間;
2、車來時顯示“請讀卡或取卡”;
3、讀卡後顯示“歡迎入場或一路順風”;
4、讀卡錯誤時顯示錯誤原因.

語音提示

主要結構特點:主要包括語音板和功放電路板
主要技術參數
1、環境溫度:-25℃-- +50℃;
2、相對濕度:小於95%;
3、電源:交流12V;
4、支持LED中文顯示內容語音;
5、聲音大小可通過功放板調整.
主要功能特點
1、車來時提示“請讀卡或取卡”;
2、讀卡後提示“歡迎入場或一路順風”;
3、讀卡錯誤時提示錯誤原因.

自動出卡機

主要結構特點:主要包括出卡機盒、防水出卡嘴、卡蓋板和控制電路板
主要技術參數
1、最大卡片容量為150張,加長型卡槽可達250張;
2、高度:24cm 寬:10cm 前後長:32cm;
3、連線主控板的出卡信號和地感信號;
4、有驅動電機和感測器;
5、具有RS-485通訊接口;
6、電源:24DC/48W;
主要功能特點:
1、有車才能取卡,且為一車取一卡;
2、出卡時自動讀卡;
3、缺卡自動報警.

PLC控制器

主要結構特點:主要包括微電腦核心、FALSH存儲單元、時鐘單元、RS485通信模組、出卡機控制部分、收卡機控制部分、語音部分、LED控制部分、輸出控制部分等
主要技術參數
1、環境溫度:-25℃-- +50℃;
2、相對濕度:小於95%;
3、尺寸:長270MM×寬170MM;
4、電源:12V和5V雙電源;
5、可接入標準RS485讀頭;
6、傳輸速度:9.6K波特率;
7、通信接口:RS485;
8、採用ARM8技術;
9、脫機存儲容量:20000~30000條;
主要功能特點
1、具有可實時控制管理功能;
2、直接控制開閘功能;
3、數字車輛檢測器控制功能;
4、語音友好提示功能;
5、LED中文狀態顯示功能;
6、脫機時可對臨時卡進行收費。

讀卡控制箱

主要結構特點
1、主要包括箱體、箱門、有機玻璃面板、設備固定PVC板。可裝讀
卡模組、主控板、地感信號處理模組、顯示模組、天線、語音提示、
LED顯示屏、對講、電源等;中文顯示屏採用露天超高亮LED發光管,
白天顯示明了;
2、豪華、高檔、時尚、人性化,安裝簡便,更換部件方便,放卡、收
卡方便,實用性強,堅固耐用;
3、色彩鮮明的防雨式進口汽車烤漆設計,長期使用不易生鏽,適應全
天候場所。
主要技術參數
1、環境溫度:-25℃-- +50℃;
2、相對濕度:小於95%;
3、尺寸:長490×寬350×1300MM;
4、材質:玻璃鋼烤漆;

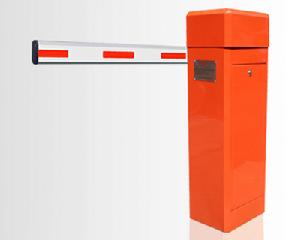

出、入口道閘

主要結構特點:主要包括機箱、機械傳動、減速部分、驅動部分、道閘主控板、手動按鈕及搖控按鈕等
主要技術參數
1、環境溫度:-25℃--- +70℃;
2、相對濕度:小於95%;
3、連線主控板的出卡信號和地感信號;
4、電源:220V AC ±10% 300W 50HZ;
5、尺寸:379(長)x270(寬)x1000(高)MM;
6、重量:90KG;
7、桿:八角形鋁材貼斜紋反光膜;
8、有驅動電機和感測器;
9、主機板電源:直流5V/50W;
主要功能特點:
1、變速四連桿驅動閘桿起落;
2、閘桿起落角度等於90o;
3、防止人為抬桿;
4、開閘綠燈提示放行,關閘紅燈提示禁止通行(可增加功能);
5、主機板採用單片機處理各種信號,可加裝遙控、地感、微波防砸裝置及防砸回彈裝置及語音提示;
6、可接報警、紅外輸入裝置;
7、具有開閘記數功能;
8、可增加開、關閘語音溫馨提示。

車輛檢測器

主要結構特點:主要包括檢測部分、信號處理部分、信號輸出部分、電源部分等
主要技術參數
1、環境溫度:-25℃-- +50℃;
2、相對濕度:小於95%;
3、控制器尺寸:長100MM×寬55MM;
4、線圈:5圈(RVV1.0),1.8米×0.8米菱形;
5、饋線雙絞接入控制器距離:小於3米;
6、槽寬3mm 深50mm;
7、地感的寬度中心線必須在閘桿的下方
8、電源:24DC/48W;
主要功能特點
1、信號處理裝置可輸出“有車信號電平”“車輛離開脈衝電平”;
2、具有防當機,雙重自動喚醒功能;
3、具有車車通過檢測落閘功能;
4、具有有車檢測防砸車功能;
5、具有檢測車輛聚光燈閃燈功能;
6、具有控制一車取一卡功能;

攝像機

主要結構特點:主要包括自動光圈鏡頭、攝像機、護罩支架、電源部分等
主要技術參數:
1、圖像CCD:1/3″ sony CCD;
2、制式:PAL or NTSC STANDARD;
3、像素:PAL∶771(H)*492(V)NTSC∶753(H)*582(V)線數;
4、垂直頻率:NTSC∶15.750 kHz. —PAL∶15.625 kHz 掃描方式;
5、掃描方式:2∶1Interace同步系統;
6、線素:480TV視頻輸出;
7、最低照度:彩0.1 Lux/黑0 Lux;
8、信噪比:Better than 46dB(AGG OFF)鏡頭;
9、電子快門:Up TO 1/10,000 sec. (Linear)Auto;
10、鏡頭及接口方式:標準配置3.6mmF2.0,從2.9mm到12mm可選;
11、視頻輸出:1.0Vp—pat 75Ω;
12、電源/功率:DC12V(±10%)135mA;
13、貯存溫度: —30℃ to +60℃。
主要功能特點:
1、具有圖像抓拍功能;
2、具有視頻監視功能;
3、具有通道實時錄像功能;
4、具有車牌自動識別功能;

閃光燈

主要結構特點:新一代LED高倍閃光燈,廣泛用於城市交通的電子警察拍照、卡口車輛牌照拍照、高
速公路收費站車輛牌照拍照等套用下提供拍照光源;主要由LED燈、控制板、外殼、
電源組成。
主要技術參數:
1、電源:220V
電源頻率:50Hz;
2、功率:20W;
3、光源:高光強LED;
4、光色:白;
5、閃光時間:<10ms;
6、光斑:大於2.5*2.5平方米(15米);
7、工作環境:-20℃~+85℃;
主要功能特點:
1、光源採用大功率LED,光強度大;
2、閃光穿透性高,有利於能見度低的情況下進行拍照;
3、解光性好,閃光時不影響駕駛員正常駕駛;
4、產品設計符合IP65標準,適應外界惡劣環境;
5、設計壽命長。
