上銀導軌[上銀直線導軌]

簡介

HIWIN 源自HI-tech WINner的縮寫,用意是With us, you are a hi-tech winner。 HIWIN在中國、美國、日本及歐體等具有工業基礎的34個國家,完成商標註冊登記,並且持續推廣運用,如今HIWIN已是世界知名品牌之一。HIWIN線性滑軌是一種滾動導引,它由鋼珠在滑塊與滑軌之間作無限滾動循環,使得負載平台能沿著滑軌輕易的以高精度作線性運動,其摩擦係數可降至傳統滑動導引的1/50,使之能輕易地達到μm級的定位精度。滑塊與滑軌間的末制單元設計,使得線形滑軌可同時承受上下左右等各方向的負荷,專利的回流系統及精簡化的結構設計讓HIWIN的線性滑軌有更平順且低噪音的運動。

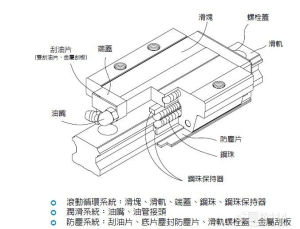

上銀導軌參數上銀導軌參數

最佳特點

1:最佳精密設計,易於安裝,四方皆有高鋼性及超重負載能力,底噪音,運動平順
2:滑塊、滑軌材質提供不鏽鋼及合金鋼兩種。不鏽鋼材質之線性滑軌,包含滑塊、滑軌及其它金屬配件如鋼珠
3:保持器等,皆使用不鏽鋼材質,具備防鏽的特性。
4:採用哥德型四點接觸設計,可承受各方向負荷,具備剛性強,精度高等特性
5:體積較輕量化,特別適合小型化設備使用

優點

噪音低,音質高

由於上銀導軌HGH20CA端蓋上面裝有護板和循環迴路的最佳設計,沒有鋼球之間的互相碰撞,從而實現了上銀導軌HGH20CA更加穩定的循環和低噪音。

平滑的動作性

上銀導軌HGH20CA沒有了鋼球之間的相互碰撞,更加穩定的循環,可以提供動摩擦特性,獲得了平滑,穩定的動作,尤其是在低速運動時效果更好。

低產塵

由於上銀導軌HGH20CA防止鋼球之間互相接觸時樹脂護板的卓越效果,與以往產品相比,顯示出色的低產塵特性。

上下方向的負載能力強

上銀導軌HGH20CA將鋼珠和滾珠移動溝槽的接觸角設定為50度,上下方向的負載能力剛性自動增強

對衝擊負載的承受能力強

上銀導軌HGH20CA設計為哥德式圓弧狀,由於將溝槽中心便宜,通常為2點設計,當如衝擊負載的高負載右上方向作用時,即使通常沒有接觸的面也能承受很大的負載。

產品選型

HG系列

磨床、銑床、車床、鑽床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。

EG系列
產業自動化機器、半導體機械、雷射鵰刻機、包裝機器。
MGN/MGW系列
印表機、機器手臂、電子儀器設備、半導體設備。
RG系列
CNC加工機、重切屑加工機、CNC磨床、射出成型機、放電加工機、線切割機、大型龍門工具機。
Q1系列
適用於高速、靜音與低發塵需求的電子產業。

上銀導軌型號互換上銀導軌型號互換

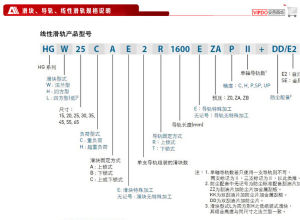

上銀導軌型號說明上銀導軌型號說明

套用

CNC機械

CNC加工中心、CNC車床、CNC放電加工機、CNC磨床、CNC線切割機、CNC鑽孔機等

精密工具機

磨床、刀具磨床、齒輪加工機、刨床、車銑複合機

產業工具機

印刷機、造紙機、自動化工具機、紡織機、繪圖機、射出成型機、專業機

電子工具機:

量測儀器、X-Y平台、醫療設備、工廠自動化設備、PCB鑽孔機、IC封裝機、半導體設備、工廠自動機設備

輸送機械:

RobortStage、材料搬送設備、尾翼制動器等

行太空業

飛機側翼、機場負載設備、尾翼制動器等

其他

如天線使用制動器、閥門開關設備、太陽能板伸縮機構、電子顯微將對焦機構等
