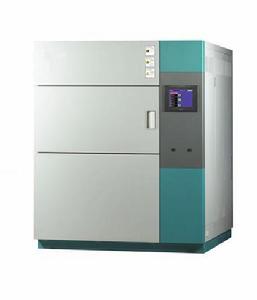

三箱式溫度衝擊試驗箱

150.3A-2009 150.4A-2009 150.5A-2009

產品用途：

三箱式溫度衝擊試驗箱適用於電子元氣件的安全性能測試提供可靠性試驗、產品篩選試驗等，同時通過此裝備試驗，可提高產品的可靠性和進行產品的質量控制。

控制系統：

主控制器採用進口日本“OYO”雙迴路高精度液晶顯示觸摸按鍵溫度控制器。

該控制器採用液晶顯示觸控螢幕，可顯示設定參數、試驗曲線、運行時間、加熱器工作狀態，PID參數自整定功能。控制程式的編制採用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能。控制系統具備完善的檢測裝置能自動進行詳細的故障顯示。報警，配置485通訊接口及運行軟體。設定精度：溫度：0.1℃ 時間：Is用戶程式容量：10×99段。運行方式：程式運行，恆定運行。獨立超溫保護儀表。設備工作時間累計計時器。低溫區、高溫區轉換時間小於等於15秒。 溫度恢復時小於等於5分鐘

符合標準：

GB/T10592-2008高低溫試驗箱技術條件
GB/T2423.1-2008電工電子產品環境試驗第2部分：試驗方法試驗A：低溫
GB/T2423.2-2008電工電子產品環境試驗第2部分：試驗方法試驗B：高溫
GB/T5170.1-2008電工電子產品環境試驗設備檢驗方法總則
GJB150.3A-2009軍用裝備實驗室環境試驗方法第3部分：高溫試驗
GJB150.4A-2009軍用裝備實驗室環境試驗方法第4部分：低溫試驗
GJB150.5A-2009軍用裝備實驗室環境試驗方法第5部分：溫度衝擊試驗
GJB360B-2009電子及電氣元件試驗方法方法107溫度衝擊試驗

箱體結構：

三箱式溫度衝擊試驗箱有良好的作界面，使用戶的操作和監測都更加簡單和直觀，保持功能可以使你正在運行的程式保持在目前的狀態下，可以臨時更改此程式段的數值，可以在螢幕上設定時間的參數，使製冷、加熱、提藍傳送切換，按設定值自動進行。
試驗箱門與循環風機，提藍傳動等互鎖，保護操作者的安全，一旦打開箱門，循環風機和提藍傳動的電源會被自動切斷。在箱頂有標準引線孔管，方便用戶向箱內引入感測器線，檢測電纜等類型引線。

製冷系統：

三箱式溫度衝擊試驗箱製冷系統的設計套用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對製冷系統的能耗及製冷量進行有效的調節，使製冷系統的運行費用和故障率下降到較為經濟的狀態。
製冷工作原理：高低製冷循環均採用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。其過程如下：製冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之後製冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。後製冷劑經閥絕熱膨脹做功，這時製冷劑溫度降低。最後製冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。

參數列表

選型

型號（mm）	CLM-WDCJ-100 BJYSL-WDCJ-100	CLM-WDCJ-300 BJYSL-WDCJ-250	CLM-WDCJ-500 BJYSL-WDCJ-500	CLM-WDCJ-010 BJYSL-WDCJ-010
兩箱預冷區尺寸 D×W×H	450×450×500	7600×600×650	800×800×800	1120×1120×800
三箱樣品區尺寸 D×W×H	450×450×500	7600×600×650	800×800×800	1120×1120×800

性能指標

溫度範圍	A：－20℃～200℃ B：-40℃～200℃ C：-60℃～200℃
溫度波動	高溫室與低溫室均≤±2℃
樣品區溫度波動	≤±0.5℃（恆溫時）
樣品區承重	20㎏、30㎏、50㎏

溫度運行控制系統

控制器	進口LED數顯 （P、I、D＋S、S、R.）微電腦集成控制器
加熱系統	全獨立系統，鎳鉻合金電加熱式加熱器
製冷系統	全封閉風冷單級壓縮製冷方式 /原裝法國“泰康”/全封閉風冷復迭壓縮製冷方式
循環系統	耐溫低噪音空調型電機.多葉式離心風輪
