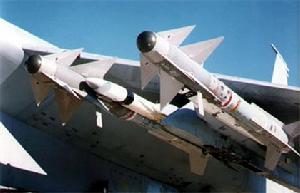

“怪蛇”3/4/5空空飛彈

“怪蛇”3/4/5空空飛彈

拉斐爾公司於20世紀80年代初,開始發展新一代近距格鬥紅外型空空飛彈——“怪蛇”4,稱之為第4代空空飛彈,1992年投入批生產,1993年進入以色列空軍服役,裝備F-16戰鬥機。 “怪蛇”5於1998年開始設計,是一種新型紅外成像型格鬥飛彈,稱之為第5代空空飛彈,計畫將於2005年初首先裝備F-16戰鬥機。 “怪蛇”4飛彈是以色列現役的高敏捷性格鬥飛彈,採用與法國的“魔術”2和俄羅斯的“射手”AA-11相似的雙鴨式氣動外形布局。

基本信息

“怪蛇”3/4/5空空飛彈

基本情況

該彈是以色列拉斐爾公司在“蜻蜓”2基礎上改進發展的第三代近距紅外型空空飛彈。1975年開始設計,1977年工程發展,1981年交付樣彈,同年6月在巴黎航展上首次露面,1982年開始服役,同年年中首次用於中東貝卡谷之戰”並取得命中50發的戰績,1983年投入大批生產,1984年開始向國外大量出口,1985年單價12.7萬美元。拉斐爾公司於20世紀80年代初,開始發展新一代近距格鬥紅外型空空飛彈——“怪蛇”4,稱之為第4代空空飛彈,1992年投入批生產,1993年進入以色列空軍服役,裝備F-16戰鬥機。1995年在巴黎航展上展出“怪蛇”4 的出口型。1998年10月,拉斐爾公司美國洛克希德·馬丁公司簽訂協定,將“怪蛇”4納入它們合資的“精確制導美國公司”(PGSUS)改進發展,2003年在國際市場上開始銷售改進的“怪蛇”4 。“怪蛇”5於1998年開始設計,是一種新型紅外成像型格鬥飛彈,稱之為第5代空空飛彈,計畫將於2005年初首先裝備F-16戰鬥機。

結構和性能特點

“怪蛇”3飛彈採用鴨式氣動外形布局,分為前、後兩個艙段:前艙內裝導引頭位標器、電子組件、熱電池、氮氣瓶和主動雷達近炸引信;後艙內裝戰鬥部、保險執行機構和火箭發動機。導引頭採用卡塞格倫光學系統和比例導引律,最大離軸發射角20°,銻化銦紅外探測器採用氮氣瓶致冷。電子組件採用固態小型化的厚/薄膜電路。破片式戰鬥部鑄有2000~2500顆鋼珠,形成後傾的破片流,殺傷半徑13m。近炸引信的一對接收/發射天線,安裝在彈體外部兩側,根據飛彈飛越目時的都卜勒頻率提供引爆信號,抗干擾能力較強,引信作用距離7~10m。每片彈翼後緣的橫滾穩定陀螺舵,在氣動力作用下每分鐘達到10000轉。該彈與“蜻蜓”2的主要區別,是採用高靈敏度紅外探測器導引頭、主動雷達近炸引信和兩級推力固體火箭發動機,使飛彈的視場、制導精度、射程和射速均有較大提高,因而在總體性能上超過”二代半,達到與美國“響尾蛇”AIM-9L相同的第三代空空飛彈水平。
“怪蛇”4飛彈是以色列現役的高敏捷性格鬥飛彈,採用與法國的“魔術”2和俄羅斯的“射手”AA-11相似的雙鴨式氣動外形布局。“怪蛇”5飛彈是“怪蛇”4飛彈的改進型,兩者的彈體結構布局相同,即依靠空氣動力控制面、而不是推力失量控制來獲得高敏捷性。兩者的主要差別在於:“怪蛇”4採用的是一種“準成像”焦平面陣列導引頭,而“怪蛇”5採用的是一種雙波段致冷凝視焦平面陣列導引頭,因而具有更好的抗紅外干擾能力和識別目標圖象以及瞄準點選擇能力,但在對付戰鬥機一類目標時,還是要從其稍微偏後的方向實施可靠攻擊。
“怪蛇”5飛彈的突出特點是具有發射前和發射後鎖定目標的能力,發射距離從近距到超視距,無論目標作何種規避機動或採用何種干擾措施,能為戰鬥機飛行員提供更強的全向攻擊能力,有更高的殺傷機率和極好的抗干擾能力。該飛彈採用雙波段焦平面陣列導引頭和先進的制導算法,能在下視、不良背景和雲層條件下截獲小型目標,包括載飛鑑定試驗和自由飛行制導試驗在內的發展與使用試驗均已完成。在發射前鎖定目標的工作狀態下,可為飛行員提供一個表示導引頭截獲目標的音響信號,鎖定目標的距離達到9.27km。“怪蛇”5飛彈發射後的有效工作時間,已經由“怪蛇”4的最大40秒加長到80秒,而固體火箭發動機的燃燒時間均為7~8秒,這樣就使發射後鎖定目標的距離加大,最大發射距離將超過27.8km。

基本戰術技術性能

最大射程 15km(“怪蛇”3)
 >15km(“怪蛇”4)
 27.8km(“怪蛇”5)
最小射程 500m
最大速度 M3
使用高度 20000m
最大過載 40g(“怪蛇”3)
 >40g(“怪蛇”4/5)
制導系統 單元被動紅外(“怪蛇”3)
 焦平面陣列紅外“準成像”(“怪蛇”4)
 雙波段致冷凝視焦平面陣列紅外成像(“怪蛇”5)
引信 主動雷達引信/觸發引信(“怪蛇”3)
 主動雷射引信/觸發引信(“怪蛇”4/5)
戰 斗 部 破片式,重11kg
動力裝置 1台固體火箭發動機
彈重 120kg(“怪蛇”3)
 105kg(“怪蛇”4/5)
彈長 2.99m(“怪蛇”3)
 3.0m(“怪蛇”4/5)
彈徑 160mm
翼展 860mm(“怪蛇”3)
 >350mm(“怪蛇”4/5)
