livemos也是一種圖像感測器,與CCD及CMOS功能相同。由奧林巴斯及松下共同研製成功,用於二者同時參與的開放式4/3單眼系統。該感測器既有CCD成像效果好的優勢,同時也具備了CMOS非常省電的特性,在該特性結合基礎之上同時能夠實現螢幕的實時取景功能。

基本信息

簡介

基本簡介

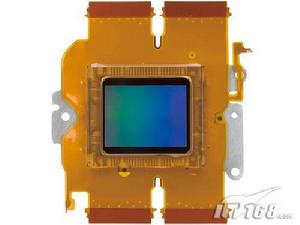

livemos感光元件 livemos感光元件

Live MOS是Leica,Panasonic和Olympus於2006年開始,專用於它們的4/3鏡頭系統的感光元件,使用它的相機包括Olympus E-330、Panasonic Lumix DMC-L1、Panasonic Lumix DMC-L10、Panasonic Lumix DMC-G1和Leica Digilux 3。它是由Panasonic開發的,其聲稱可以擁有CMOS的低耗電的優點下,有等同CCD的影像質素。 由於Live MOS低耗電,所以使用4/3規格的相機可以增加Live View功能(Olympus E-400除外)。

隨著奧林巴斯E-330的發布以及徠卡DIGILUX3、松下L1的降臨,4/3系統再次成為人們關注的焦點。而在L1和E-330中使用的感光元件也已經不再是傳統的設計,而是採用了被稱為LiveMOS的新型感光器件。據奧林巴斯官方宣稱,這種全新感光器件的像素質可以媲美全畫幅(FFT)CCD,而在低功耗上則可以媲美CMOS。另外,簡化的電路同時使得光電二極體到微透鏡的距離縮短,從而保證了優秀的敏感性和大入射角的畫面質量。

元件特點

1、具有優秀的低照度性能特性;

2、增益:採用了低躁聲技術,降低顆粒性;

3、影調範圍:簡化了暫存器和其它電路,使得FFT-CCD感光二極體的感光面積更大,提高了靈敏度和提高回響速度;

4、低功耗:其功耗大約是FFT-CCD的一半;

5、高速:簡單的電路結構提高了整體的處理速度。

元件優點

感光區域大約是感光元件表面的30%(與CCDs相比)。LiveMOS感光元件的優點是:簡單電路要求和更薄的NMOS結構層,從而提供了更大的感光區域。而且,電路技術的改進提高了感光效率和改進了像素質。

livemos livemos

圖解

livemos圖解 livemos圖解

新型的光電二極體讀出傳輸機理,將電路通道的數量減少到兩條(同CCD感光器件),從而使得不參與感光的區域變小。通過有效地擴大感光區域,使得捕捉光線的能力加強,在保證了高靈敏度的同時也保證了畫面素質。同時,已經研製了新的低躁聲光電信號放大電路,將用於以後的靈敏度改進。

在5V(設計電壓:2.9V)低壓系統中,採用的專用處理技術,大大地降低了躁聲。考慮了工作信號躁聲,感光光電二極體深嵌入矽片中,與晶片表面上產生噪聲的元件相隔離。使得圖象更為清晰,抑制了在低照度下拍攝經常出現得顆粒性和寫噪聲。這項技術整體改善了低照度下的性能,在低照度下拍攝的畫面更為清晰。

一些爭議

概述

現在大家對這個感光元件的由來有三種猜測:

第一種

是來自奧林巴斯自己的設計生產的,這種說法支持率似乎是最低的,大家都對奧林巴斯在資金以及技術上開發這個MOS的能力產生懷疑。

第二種

是說這顆Mos是由松下公司生產的,早在04年9月奧林巴斯就宣布和松下聯合開發數碼單眼,松下公司在04年2月開發出了新型的MOS,不過當時只有200萬像素被廣泛套用在了手機上,現在市面上大家見到的松下VS7、VS3之類的手機使用得都是他們自產的MOS元件。不過經過一年半的開發研究不排除他們的MOS已經到了750萬像素甚至更高像素的可能性。 不過很多朋友認為,松下公司不可能這么快的推出高像素的MOS,如果和松下公司合作這款E-330應該具有防抖功能。小編覺得防抖的說法似乎站不住腳,現在只有柯美的數碼單眼具有鏡組防抖技術,更多的單眼把防抖功能套用在了鏡頭上,2008年上市的尼康D200隨機帶的18-200mmVR頭就是一個好的例子。但從松下宣布要出單眼的角度來看,很有可能在松下推出的第一款數碼單眼上會套用防抖技術。不過第二種說法被下面第三種說法所終結了。

第三種

是這個感光元件來自美國Cypress公司,在2005年11月7日的時候Cypress公司曾發布了一款新型的MOS,具體描述如下:

於2005年11月7日、發表APS-C格式CMOS感光組件CYIHDSC9000AA及CYIHDSM9000AA的sample開始出貨。預定2006年2月開始量產。價格1個約90美金。DSLR為對象、APS-C 格式(23.3×15.5mm)的CMOS感光組件。135格式換算的焦離為1.5倍。CYIHDSC9000AA為彩色、CYIHDSM9000AA為黑白。像素數為900萬。最大解析度為3,710×2,434pix。長寬比為3:2。像素間距為6.4μm。最大解析度時可5張/秒的連拍。此外、可以640×480Pix、20fps來攝影。

該公司所擁有的high fill-factor pixel architectur專利,使其CMOS感光組件不需使用microlenses。美國Eastman Kodak的DSLR「DCS Pro」系列的CMOS感光組件也是採用同技術。Cypress於2004年買下了、DCS Pro的CMOS感光組件製造廠----比利時的FillFactory。

根據了解奧林巴斯公司與美國Cypress公司有三年的合作協定,在此期間奧林巴斯可以使用Cypress公司的產品,實際上美國Cypress公司早在幾年前就一直在給柯達提供感光元件,只不過柯達後來退出了數碼單眼市場,最近又和奧林巴斯合作也算給自己的產品找到了一條生路。最終第三種猜測得到了證實(日文原地址),上面內容是參與4/3系統開發人員的Blogs,裡面已經提到了這個感光元件由美國Cypress公司提供。看來第三種說法是很靠譜的了!
