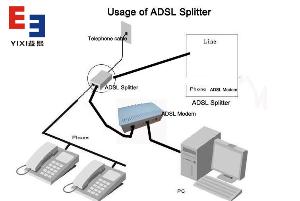

ADSL SPLITTER(語音分離器)適用於網路快車ADSL用戶端,ADSL Splitter 具有1個輸入連線埠( Line ),2個輸出連線埠( Phone , Modem ),可以分別接傳統電話和 ADSL數據機,主要用在同一房間內有上述兩種設備的ADSL 寬頻用戶。

基本內容

ADSL語音分離器是在傳統電話系統上增加ADSL高頻濾波,其尺寸小巧,價格低廉,可將傳輸語音的低頻信號(300~3400Hz)和傳輸數據的高頻信號(20KHz~1MHz)完全分離,使其在同一線路傳輸時互不干擾,全面排除電話干擾信號,PCB插座直接插線路板,能將DSL信號衰減最低,有效控制因普通插座導線對DSL信號傳輸阻隔,從而減少掉線率,提高上網效率。輸出電路部分提供為獨立ADSL modem數據信號,濾波效果特好,對電話保持超清晰通話效果,能解決因部分電話機靜態高頻信號損耗引起的ADSL上、下行速率下降及經常斷電等問題,線路對感應雷擊和過壓衝擊電流的過壓保護,電話時不影響ADSL掉線,保持良好的電話效果與網速 。

ADSL原理

傳統的電話系統使用的是銅線的低頻部分(4kHz以下頻段)。而ADSL採用DMT(離散多音頻)技術,將原先電話線路0Hz到1.1MHz頻段劃分成256個頻寬為4.3kHz的子頻帶。其中,4kHz以下頻段仍用於傳送POTS(傳統電話業務),20kHz到138kHz的頻段用來傳送上行信號,138kHz到1.1MHz的頻段用來傳送下行信號。DMT技術可根據線路的情況調整在每個信道上所調製的比特數,以便更充分地利用線路。一般來說,子信道的信噪比越大,在該信道上調製的比特數越多。如果某個子信道的信噪比很差,則棄之不用。目前,ADSL可達到上行640kbps、下行8Mbps的數據傳輸率。

ADSL SPLITTERADSL SPLITTER

ADSL語音分離器是在傳統電話系統上提供ADSL服務的無源低通濾波器,可將傳輸話音的低頻信號(300~3400Hz)和傳輸數據的高頻信號(20KHz~1MHz)完全分離有效分開,消除電話信號對ADSL線路的影響,減少ADSL掉線的機會。好的信號分離器,會為您帶來優質的通話效果,同時純淨的寬頻信號會使您的寬頻更加暢通,不易掉線。

影響上網的因素

ADSL SPLITTERADSL SPLITTER

ADSL語音分離器影響上網的因素幾點: 用戶下戶線為鐵芯線或銅包鋼線,線路接頭過多,接頭接觸不良,接頭氧化嚴重。造成線路傳輸質量低。 要達到電信標準,必需是雙濾波器,每個濾波器電

感值不能低於4.1mH,但是個人用戶也可以用單濾波器的,性能比雙濾波器的會差些,可以省不到一元的成本。多人用戶,集體用戶如果用的語音分離器不好,會給工作學習帶來很大不必要的麻煩。因為要打電話時產生的回流會嚴重影響到ADSL MODEM的工作,就是使電話聲音也不流暢,上網掉線等嚴重的問題。

測試參數

阻抗(POST POTS IMPEDANCE)

每個國家的阻抗不一樣,對局端語音分離器的要求也不一樣

插入損耗越小越好,單位DB

回程損耗(Retrun loss)

回程損耗越大越好,單位DB

縱向平衡(Longitudinal conversion loss)

縱向平衡越大越好,單位DB

頻帶衰減(Stop band attenuation)

頻帶衰減越大越好,單位DB

群延時(Delay distortion)

群延時與電感量有關,單位u sec

直流電阻(DC Resistance)

越小越好,單位歐

越大越好,單位歐
