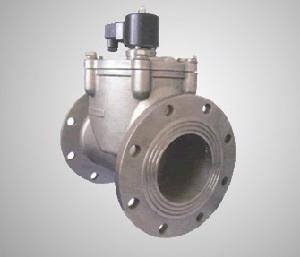

ZDF多功能電磁閥特點
ZDF多功能電磁閥1， 革除旁路隔離安裝管路：兼具手動功能，省去三隻手動閥，可以線上維修，大大降低成本。
2， 介質粘度適用範圍可調：調節可實現氣、水、油通用，方便採購、貯存、安裝和維護。
閥門開啟關閉時間可調：滿足各種不同要求，有效防止水錘破壞。
3， 閥門開度可以調節：最大和最小開度可預置，提高自動控制精度。
ZDF多功能電磁閥技術參數
原理結構：先導活塞型
控制方式：常閉式、常開式
流體範圍①：水、氣、油、蒸汽
環境溫度：-20--60℃；
流體溫度：C1組：≤60℃；C4組：≤180℃；C5組：≤220℃
標準電壓：AC220V、DC24V (其它可特製)
電氣連線：接線盒式（3個接線端子）
防護等級：普通型IP54 、防爆型IP65
功能選項③：－E防爆型（防爆等級dⅡBT4）；－S手動功能；－X信號反饋。
ZDF多功能電磁閥規格型號
| 型號規格② | 通徑DN[mm] | 功率消耗 | 工作壓力 [bar] | 閥體材質 | Kv值 [m3/h] | 內螺紋連線 | 法蘭連線 | |||||
| G螺紋 | L | H | L | H | 孔距 | 螺母 | ||||||
| ZDF15 | 15 | ≤25W | B16級： 0.4-16 | 黃銅 （特製：不鏽鋼） | 2.8 | 1/2〃 | 90 | 150 | 120 | 170 | Φ65 | 4-Φ13 |
| ZDF20 | 20 | 5.0 | 3/4〃 | 105 | 160 | 126 | 180 | Φ75 | 4-Φ13 | |||
| ZDF25 | 25 | 8.5 | 1〃 | 120 | 170 | 140 | 192 | Φ85 | 4-Φ13 | |||
| ZDF 32 | 32 | 12 | 1 1/4〃 | 140 | 195 | 140 | 250 | Φ100 | 4-Φ17 | |||
| ZDF 40 | 40 | 18 | 1 1/2〃 | 145 | 200 | 145 | 235 | Φ110 | 4-Φ17 | |||
| ZDF 50 | 50 | 28 | 2〃 | 160 | 210 | 160 | 245 | Φ125 | 4-Φ17 | |||
| ZDF 65F | 65 | ≤40W | B16級：0.5-16 | 鑄鐵 鑄鋼 不鏽鋼 | 45 | 240 | 265 | Φ145 | 4-Φ18 | |||
| ZDF 80F | 80 | 70 | 270 | 275 | Φ160 | 8-Φ18 | ||||||
| ZDF 100F | 100 | 110 | 350 | 372 | Φ180 | 8-Φ18 | ||||||
| ZDF 125F | 125 | ≤50W | B16級：1-16 | 鑄鋼 不鏽鋼 | 180 | 360 | 415 | Φ210 | 8-Φ18 | |||
| ZDF 150F | 150 | 250 | 445 | 440 | Φ240 | 8-Φ22 | ||||||
| ZDF 200F | 200 | 420 | 495 | 480 | Φ295 | 12-Φ22 | ||||||
| ZDF 250F | 250 | 660 | 620 | 530 | Φ350 | 12-Φ26 | ||||||
| ZDF 300F | 300 | 700 | 580 | Φ410 | 12-Φ26 | |||||||
| ZDF 350F | 350 | 790 | 640 | Φ470 | 16-Φ26 | |||||||
