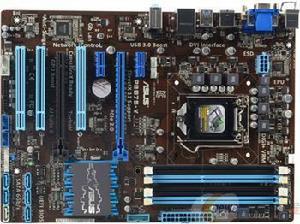

(Voltage Regulator Module,簡稱:VRM)是為微處理器提供合適的供應電壓的一項裝置,它可以直接焊接在主機板上,也可以用模組子卡的方式來安裝,由於它可以變換調節供應電壓,因此可以讓同一片主機板換裝使用不同種供應電壓的處理器。部分電壓調節器(en:Voltage Regulator)只提供固定的供電電壓給處理器,不過多數的電壓調節器都能感測來自處理器所發出的電壓準位需求。尤其是英特爾公司(Intel)所提出的VRM標準規範就能夠支援這種感測後才適切供應電壓的作法。

VRM含義

vrmvrm

VRM的英文全稱是Voltage Regulator Module,中文意思是指電壓調節模組,其主要作為了通過對主機板上直流—>直流(簡稱DC—>DC)轉換電路的控制來為CPU提供穩定的工作電壓,同時也對電腦啟動時電壓的變化情況和時序作出了明確的要求。根據VRM標準制定的電源電路能夠滿足不同CPU的要求,減少人工干預的複雜性,簡化了穩壓電路的電壓控制設計。這個VRM標準是Intel專門為自家CPU所制定的電壓標準,CPU也屬於VRM標準的範圍。

為了能支持下一代Prescott處理器,Intel在研發I865/875P系列晶片組之時引入了VRM10.0電源規範。因此目前I865/875P系列主機板是支持VRM10.0的,完全可以輸出Prescott處理器所需要的標準電壓。

VRM標準

vrmvrm

部分電壓調節器只提供固定的供電電壓給處理器,不過多數的電壓調節器都能感測來自處理器所發出的電壓準位需求。尤其是英特爾公司(Intel)所提出的VRM標準規範就能夠支援這種感測後才適切供應電壓的作法。

VRM供應電壓原理

vrmvrm

在主機板系統該初始時,VRM會去偵測處理器的VID(Voltage IDentificator)接腳,偵測到接腳狀態再依據事先定義好的查核對應表查出VID所表示的需求電壓值,然後再將電壓進行調整,調整到處理器需要的電壓準位,然後供應電壓電源給處理器,之後VRM就與一般電壓調節器所扮演的角色一樣,即是一直持續供電給處理器。
