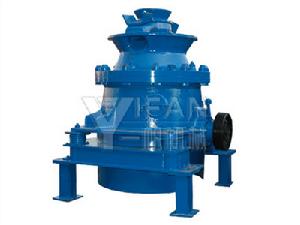

SMG圓錐破碎機

130-250 150-285 150-240

簡介

SMG系列液壓圓錐破碎機在總結了各種破碎腔型的優點基礎上，在經歷

理論的分析和實踐的檢驗情況下，設計出的SMG系列液壓圓錐破碎機具有多種破碎腔型可供選著選擇，通過選擇合適的破碎腔型及偏心距，可以最大限度的滿足客戶的生產要求，實現高產量。在擠滿給料情況下，能夠實現層壓破碎，使最終的產品粒行更優、立方體顆粒含量更多。

適用範圍

SMG單缸液壓圓錐破碎機是經過吸收世界先進破碎技術研製出的具有先進水平的圓錐破碎機，廣泛套用於冶金、建築、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和岩石。

結構構造

（1）工作機構。由帶錳鋼襯板的破碎錐17和固定錐（即圖中的調整環10）組成。襯板和錐體之間澆注鋅合金以保證其緊密結合。破碎錐17壓裝在主軸15 上，其下部表面為球面形狀並由球面軸承支承。主軸的下端插入偏心軸套31的錐形孔內，在偏心軸套的錐形孔內裝有青銅或MC-6尼龍等材料製成的襯套。當電 動機通過圓錐齒輪4、5帶動偏心軸套鏇轉時，由球面軸承支承著的主軸以及破碎錐則作鏇擺運動，從而達到破碎礦石的目的。
（2）調整裝置。圓錐破碎機的調整裝置實際上就是固定錐的一部分，由調整環、支承環8、鎖緊螺母18、推動液壓缸9、鎖緊液壓缸和活塞19組成。支承環8 安裝在機架7的上面，並藉助於破碎機周圍的拉緊彈簧6與機架貼緊。支承環8和調整環的接觸面處均有鋸齒形螺紋。支承環8上裝有兩對撥爪和一對推動液壓缸。 鎖緊液壓缸和活塞則裝在支承環8的上部。鎖緊螺母和調整環的接觸面處也作成鋸齒形螺紋。當破碎機正常工作時，鎖緊液壓缸內充滿了壓力油，使鎖緊螺母、支承 環和調整環接觸面的鋸齒形螺紋呈斜面緊密貼合，達到鎖緊的目的。當需調整排料口時，首先將鎖緊液壓缸卸載，使鋸齒形螺紋放鬆，然後操縱液壓系統，啟動推動 液壓缸，帶動調整環作鏇轉運動，由於鋸齒形螺紋的傳動，使得固定錐上升或下降，從而達到調整排料口的目的。
（3）防塵裝置。圓錐破碎機的防塵裝置見圖2所示，由水槽1（圖1中的環形槽23）、排水槽2、擋圈3、環形圈4（即圖1中的球形頸圈22）和擋環5等組 成。水用水泵經進水管送入水槽1,再溢流到排水槽2,經排水管排出。由於環形圈4的阻擋作用，使灰塵不能進入機器內部而落入水槽1中被循環水流帶走，從而 起到保護機器傳動部件之目的。
（4）保險裝置。該彈簧保險圓錐破碎機是利用裝在機架周圍的彈簧來作保險裝置的。當破碎機過載時，支承在彈簧上面的支承環和調整環就被迫向上抬起而壓縮彈簧，從而排料口尺寸增大，非破碎物即可排出，之後在彈簧力的作用下支承環和調整環自動復位，即可重新進行破碎。顯然，彈簧既是保險裝置，同時在破碎時將產生一定的破碎力，所以，其張緊程度對破碎機的正常運行具有重要影響，因而在擰緊彈簧時，應留有適當的壓縮餘量。

性能特點

1、破碎比大、生產效率高。
2、層壓破碎、成品粒級更均勻。
3、易損件消耗少、運行成本低。
4、粗細破碎，僅僅更換定錐既可實現。
5、先進的液壓技術，實現了過載保護和液壓調整排料口，簡化了破碎機結構，減輕了重量。
6、稀油潤滑、可靠先進、提高使用壽命。
7、維修簡便、操作使用方便。

技術參數

腔型	型號	給料口尺寸(mm)	電機功率(kw)	總重（含電機）(t)
粗碎C	SMG100	150	70-90	7.1
細碎F		50
超粗EC	SMG200S	360	160	12
粗C		300
中M		235

破碎機產量：

SMG100	產量(t/h)
	排料口C.S.S	7mm	10mm	13mm	16mm	19mm	22mm	25mm
衝程(mm)	16	33-45	45-55	52-65	65-75	75-85	80-90	85-95
衝程(mm)	20	43-50	50-60	55-70	70-85	90-100	100-110
衝程(mm)	25		55-65	60-75	75-90	100-120

破碎機	閉邊排料口CSS(mm)下的生產能力（噸/小時）
	腔型	19mm	22mm	25mm	29mm	32mm	35mm	38mm	41mm	44mm	48mm	51mm	54mm
SMG200S	EC			125	135-175	148-230	155-290	165-310	175-326	180-330	195-300	200-255	210
	C		105	115-145	125-195	130-250	140-270	150-285	160-295	165-260	180
	M	90	95-120	105-165	115-215	120-230	130-245	135-260	145-275	150-240	165
