OH-58D“奇歐瓦”偵察直升機,美國軍事武器。

概述

OH-58D“奇歐瓦”偵察直升機OH-58D“奇歐瓦”偵察直升機

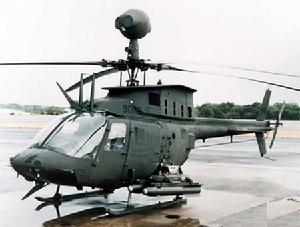

美國陸軍的OH-58D“奇歐瓦”(KIOWA)偵察直升機是由美國貝爾直升機公司研製的。雖然OH-58系列的最早型號OH-58A早在60年代已經開始服役,但經過多次改進,美軍計畫讓D型服役到2020年。

OH-58D的原型是定貝爾直升機公司的406型輕型多用途直升機,原本是民用機種。後被美陸軍選中用於改進成偵察直升機,並命名為OH-58D。OH-58D可以單獨執行戰術偵察任務,也可協同專用武裝直升機作戰,或為地面炮兵提供偵察、校炮的工作。

OH-58D在1982年11月通過了美陸軍的設計評估,5架原型機中的首架在1983年10月首飛。第2架和第5架原型機用作飛行性能測試;第3架配備了完整的任務裝備,測試了電子系統;第4架原型機用於電子系統電磁協調性測試。整個試飛在84年6月完成,同年7月交付美國陸軍,次年2月正式服役。

性能結構

OH-58系列基本上照搬了貝爾406直升機的機身。D型沿用了A型號的機身,加強了機體結構,以延長其服役壽命。電子設備、動力裝置和鏇翼系統也得到了不同程度的改進。更加重要的改進包括:

OH-58D“奇歐瓦”偵察直升機OH-58D“奇歐瓦”偵察直升機

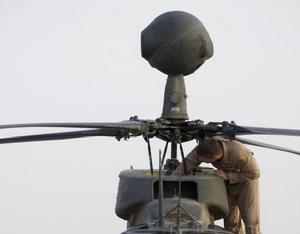

·桅頂瞄準具麥道公司諾斯羅普公司電子機械部合作研製。桅頂瞄準具系統包括1具電視攝影機,1具熱像儀,1具雷射測距/目標照射器;其中電視攝影機視野可達2度×8度;熱像儀由120個成像單元所組成,視野3度×10度;雷射測距/目標照射器可制導“海爾法”反坦克飛彈“銅斑蛇”制導炮彈。桅頂瞄準具由機上中央計算機控制,該計算機還控制1具電視目標追蹤器,可根據目標和背景影像對比變化,自動使瞄準線跟蹤目標,減輕飛行員的負擔。
桅頂瞄準具各系統安裝在1個由複合材料製成的73千克的球體內,整個球體則置於主鏇翼桅頂之上。1根直徑233mm的電纜穿過主鏇翼驅動軸與機身內的中央計算機相連線。桅頂瞄準具有穩定裝置。由於安裝在整架直升機的最高點,因此能提供非常好的視界。同時OH-58D也可以躲在隱蔽物後方,伸出桅頂瞄準具觀測,這樣大大降低了被對方發現的幾率,提高了生存力。

·鏇翼系統 OH-58D改用4葉複合材料主鏇翼,機動性有所增強,振動減小,可操控性提高。尾槳也得到了改進,這使得OH-58D在35節陣風下,仍能保持良好的縱向操縱性能。

·動力裝置 換裝艾力森公司250-C30R渦輪軸發動機,功率650匹馬力,主變速箱持續輸出功率455匹馬力。在緊急狀態下,主變速箱可以在沒有潤滑油的情況下正常工作。

OH-58D“奇歐瓦”偵察直升機OH-58D“奇歐瓦”偵察直升機

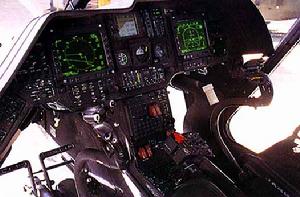

·電子系統 為了加裝更多的電子系統,OH-58的後排座位在D型上被取消了。這一空間安裝了90組存儲裝置。OH-58D的電子系統在80年代中期是世界軍用直升機中最先進、功能最齊全的。該系統主要包括兩個主控制器/處理器單元,1553B數據匯流排,與其它主要次系統相連線,如姿態方向參考系統,ASN-137都卜勒速率測量系統,桅頂瞄準具,自動目標信息數據鏈系統ATH。ATH能將目標信息以數字方式傳遞給地面炮兵或攻擊直升機。與主控制器/處理器單元相接的次系統,除APR-39雷達預警系統和各種頻率的通訊系統外,就是座艙內的控制與顯示系統,以兩具單色多功能顯示器為主,顯示水平垂直飛行狀況,通訊控制,以及桅頂瞄準具的影像等資料。這套系統有效減輕飛行員負荷,增加執行任務的效率。

任務類型

OH-58D“奇歐瓦”偵察直升機OH-58D“奇歐瓦”偵察直升機

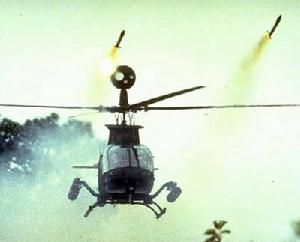

OH-58D主要的任務包括野戰炮兵觀測,同時為“銅斑蛇”雷射制導炮彈提供目標照射。OH-58D可以利用自身的觀瞄裝置進行目標坐標計算和測距,再經由ATH傳輸目標信息,使地面炮兵能實時精確的發起攻擊;OH-58D也可為其他飛機提供類似支援,如和武裝直升機組成“獵-殲小組”,互補不足,完成地面支援任務。必要的時候,OH-58D也可用自身攜帶的武器發起攻擊,如左圖中OH-58D攜帶四枚“海爾法”反坦克飛彈。OH-58D可使用的其他武器包括7管70mm“九頭蛇”火箭發射器、各種航炮或者機槍吊艙等。
1984年,台灣首次提出對武裝直升機的需求,1992年,台灣採購了42架AH-1W型直升機及12架可攜帶“海爾法”飛彈的OH-58D型“基奧瓦”直升機。
1997年,台灣又追加訂購了21架AH-1W型直升機並陸續採購了約25架OH-58D型直升機。目前,台軍的武裝直升機全部配備給3個“空騎旅”(空騎601、602、603旅)和3個特戰旅使用,分別部署在台灣北、中、南三個地區。
