88式5.8MM狙擊步槍

88式5.8MM狙擊步槍

我國於20世紀70年代開始對小口徑進行論證,並設計定型了87式5.8mm步槍彈和第一代87式5.8mm班用槍族。

基本信息

基本概述

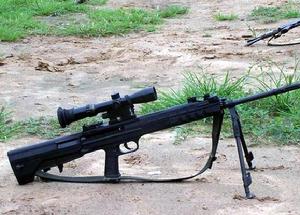

88式5.8MM狙擊步槍88式5.8MM狙擊步槍

88式5.8MM狙擊步槍也稱88式狙擊步槍,它口徑小、威力大、精度好的88式首創小口徑槍彈用於狙擊步槍的先例。該槍使用的88式5.8毫米機槍彈於1994年設計定型,同時適用於機槍和狙擊步槍,方便彈藥供應。

部隊實地測試對比發現,在800米內,88式5.8毫米機槍彈的侵徹力和射擊精度都明顯超過了使用53式7.62毫米槍彈的85式狙擊步槍,同時也超過了俄羅斯SVD和以色列伽利爾狙擊步槍。88式在50米的距離上,其精度可以保證打中一元硬幣大小的目標,熟練的射手甚至可以打斷牙籤!在100米的距離上,其散布圓直徑不超過30毫米。

可以確保射中敵人的眼睛在200米的距離上,稍經訓練的射手就可以將靶桿逐節打斷;雖然在遠距離上散布有所增大,但在600米內,訓練有素的射手還是可以確保首發命中敵人頭部。

其精度就是與“百步穿楊”相比還要高出許多。由於5.8毫米機槍彈初速高、彈頭存能大(槍口動能達到1987焦),在1000米距離上還能夠100%穿透3毫米厚的A3鋼板,和88式配合使用,特別適用於中遠距離精確打擊穿戴防彈衣和頭盔的單個敵人。且小口徑槍彈存在因侵徹力過強導致的威力不足,這使得88式狙擊步槍不可能完全取代85狙擊步槍。

88 式5.8 mm狙擊步槍是中國 5. 8 mm武器系統中的一個重要成員,是中國獨立研製的第一支狙擊步槍。能夠有效殺傷 800 m距離上的有生力量和目標, 該槍造型優美,射擊精度高,機構動作可靠,戰鬥性能極, 使用手感極好,已經成為世界槍林中的一顆璀璨明珠。2001 年初,中國人民解放軍某特種部隊組隊參加了在愛沙尼亞舉行的第十屆“愛爾納· 突擊”國際偵察兵大賽,已充分展示了該槍良好的技術性能。

研製背景

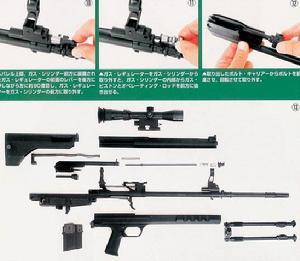

88式5.8MM狙擊步槍88式5.8MM狙擊步槍

中國於20世紀70年代開始對小口徑進行論證,並設計定型了87 式5.8 mm 步槍彈和第一代87 式5.8mm班用槍族。 1982 年又對5.8 mm重彈作為重機槍、 狙擊步槍用彈的可行性進行了探討,並於1986 年進行了試驗,結果表明5. 8 mm重彈的射擊精度及侵徹力均與53式7.62mm 普通彈相當,可滿足通用機槍的要求。現行國內外狙擊步槍均是7.62mm以上口徑,它們有射程遠、 威力大的優點, 但都存在後坐力大、 攜彈量少、 全槍質量大、長度長、機動性差的缺點。

如中國現行85式7. 62 mm狙擊步槍既不能適應山地、叢林地帶作戰 , 又不能適應摩托、裝甲部隊使用。因此,1989年正式立項對5.8 mm 重彈、發射藥、使用該彈的通用機槍、狙擊步槍及瞄準鏡進行了全系統的研製。88式 5. 8 mm 狙擊步槍的研製,歷時6 年,於1996 年完成生產試製任務,1997 年裝備駐港部隊。

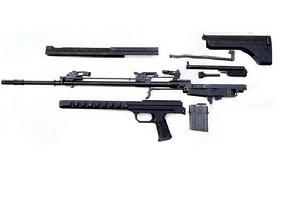

88式狙擊步槍結構設計非常簡潔 , 全槍由槍身組件、槍機組件、復進機組件、發射機組件、槍托、上護蓋和下護托、彈匣及腳架共9大部件組成。整體外形的槍托、上護蓋、下護托 3 大件均用超韌增強尼龍 66 注塑而成。基本色彩為黑色 , 總體均勻一致 , 外表面呈細麻點亞光面,既不反光又有較好的手感; 兩腳架採用化學複合成膜磷化技術 , 膜層薄、晶粒細,結合力強。其抗腐蝕力比氧化處理高10倍以上。槍管內膛採用換向鍍鉻技術使鉻層結晶均勻,提高了槍管使用性能。

設計要點

88式5.8MM狙擊步槍88式5.8MM狙擊步槍

88式的射擊精度較好也與其結構設計有關,特別是槍機採用三個閉鎖突筍,發射時槍機、機匣受力的合力方向與槍管軸線基本一致,便於射手操控。同時該槍採用擊發確實、迅速的擊錘迴轉式機構,迴轉中心接近槍的質心,並且擊錘打擊點在槍膛中心線上,增強了射擊穩定性。精良的光學/機械雙瞄準裝置狙擊步槍特彆強調射擊的精確性,所以88式設計了以光學瞄準鏡為主、機械瞄具為輔的兩套瞄準裝置。

88式狙擊步槍88式的機械瞄具為摺疊式,摺疊後不影響光學瞄準鏡使用,而卸下瞄準鏡後,將準星座和標尺座豎起即可瞄準射擊;機械瞄具採用矩形覘孔,不易造成左右瞄準誤差,而且較圓形覘孔更易確定中心點,更加接近實戰要求。

中國於20世紀70年代開始對小口徑進行論證,1982年又對5.8mm重彈作為重機槍、狙擊步槍用彈的可行性進行了探討,並於1986年進行了試驗,結果表明5.8mm重彈的射擊精度及侵徹力均與53式7.62mm普通彈相當,可滿足通用機槍的要求。因此,1989年正式立項對5.8mm重彈、發射藥、使用該彈的通用機槍、狙擊步槍及瞄準鏡進行了全系統的研製。QBU88式5.8mm狙擊步槍(簡稱88式狙擊步槍)的研製歷時6年,於1996年完成生產試製任務,1997年首先裝備駐港部隊。

88式狙擊步槍採用5.8mm機槍彈(重彈),有效射程達800m,在1000m距離上可100%穿透3mm厚的A3鋼板。在此距離內,其侵徹能力超過了85式7.62mm狙擊步槍,精度也優於85式狙擊步槍。經過各種特殊環境條件的使用試驗,88式狙擊步槍的故障率較低,可靠性較好。

88式狙擊步槍採用無托結構,因此縮短了全槍長度,改善了機動性,同時直槍托也有利於抵肩射擊時減小翻轉力偶,提高射擊精度。全槍由槍身組件、槍機組件、復進機組件、發射機組件,槍托、上護蓋和下護托、彈匣及腳架共9大部件組成。發射機的全部零件組裝後,共用一個彈簧同時起到擊錘,簧、阻鐵簧、單發組鐵簧、扳機簧的作用。發射機內還有阻鐵保險、不閉鎖保險,構成了多重保險功能。槍托、上護蓋和下護托3大件組成全槍的外形,每件與槍身連線的插銷均連線在各自的本體上,不致散落。附屬檔案裝在下護托的握把內。

構成步槍整體外形的槍托、上護蓋、下護托3大件均用超韌增強尼龍66注塑而成,基本色彩為黑色,總體均勻一致,外表面呈細麻點亞光面,既不發光又有好的手感;其熱變形溫度高(250~260℃),並且來源豐富。黑色金屬件採用化學複合成膜磷化技術,具有膜層薄、晶粒細,結合力強。其抗腐蝕能力比氧化高10倍以上。槍管內膛採用換向鍍鉻技術,使鉻層結晶均勻,提高了槍管使用性能。槍管毛坯採用調質處理,改善了加工性能,在長徑比特射大的情況下,保證了內膛加工質量。對複雜的關鍵件如槍機組件、機匣、瞄準鏡座等尺寸精度要求高,形位公差要求嚴的零件採用加工中心加工。對表尺覘孔採用雷射或數控線切割機加工。其餘儘量採用少切屑或無切屑的衝壓、型鍛、注塑、焊接等工藝。

主要裝置

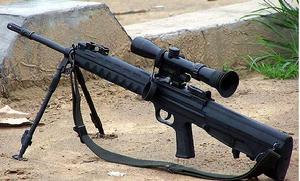

88式5.8MM狙擊步槍88式5.8MM狙擊步槍

88式5.8MM狙擊步槍同時配有光學瞄準鏡和機械瞄具兩套瞄準裝置,在使用光學瞄準鏡時,機械瞄具可以翻倒,避免影響學瞄準鏡瞄準。在使用機械瞄具時,需要卸下光學瞄準鏡,將準星座和表尺座豎立。光學瞄準鏡具有3~9倍連續可調的放大倍率,分劃內裝定,調整簡便,瞄準鏡採用燕尾座與槍結合,由旗形手柄緊定,裝卸快捷,重複裝定精度高,不影響準確度。機械瞄具直立時有可靠的定位,經試驗長期重複扳倒與豎立,磨損量甚少,對射彈散布影響甚小。兩套瞄具有相近的理想貼腮高度:機械瞄具為50mm,光學瞄準鏡為51mm。

輕型兩腳架可拆卸、可摺疊、火線高可調。該兩腳架採用高強度鋁合金,通過硬質陽極氧化處理,有質量輕,耐腐蝕,耐磨的優點,但缺點是強度不足,如果使用不當會造成斷裂。事實上根據雜誌上的公開報導,在88式狙擊步槍剛開始裝備部隊時,由於部隊內沒有專門的狙擊訓練教程,許多射手採用輕機槍的方式來使用狙擊槍的兩腳架,每每在依託地面射擊時都習慣大力地把腳架鋤進地面,結果造成許多兩腳架斷裂的情況(但事實上這種兩腳架的強度也不高),以致於要專家在雜誌上公開撰文說明兩腳架的用法。

兩腳架的安裝在槍管上,這一位置在網上的討論中備受到質疑,因為支承點在槍管上會對槍管振動造成干擾從而導致散布精度變差,所以現代狙擊步槍大多都採用浮置式槍管,而兩腳架一般也不會安裝在槍管上。但據說由於88式狙擊步槍本身的設計精度要求就不高,而所配用的也是普通的機槍彈,因此槍管浮與不浮其影響都不大。那么,88式狙擊步槍的精度究竟如何呢?據網上的訊息是說在100米距離上10發彈全數散布半徑接近於普通胸環靶10環的直徑。

88式5.8MM狙擊步槍在安排人機操作尺寸和位置時,根據成年人體尺寸和部標準地確定了有關參數。其中優先確定瞄準裝置的位置。瞄準鏡眼罩到抵肩的合適距離是190~200mm,確定為195mm;表尺照門距離抵肩為245mm;因為是無托結構,這個距離較近,宜採用覘孔,對覘孔的大小試裝了1.1mm×1.1mm,1mm×1mm,0.8mm×0.8mm 3種小方孔,經部隊使用試驗確定優選為0.8mm×0.8mm;貼腮高度按人機環設計要求範圍是50~75mm,為使用瞄準鏡不致過高,使全槍質心接近槍膛軸線,最後,確定為51mm;表尺8個碼的貼腮高度為50~53mm。

扳機到抵肩的距離。這一距離對射手操作省力是極為重要的。因為是無托結構,握把與扳機要放在彈匣的前方,這就使得此距離過長,操作費力。為縮短此距離,使握把與扳機儘量靠近彈匣,所以採用直彈匣,以減小彈匣的總寬度;並將安裝方式改成直插式,以減小裝配距離。這樣按照中國人的一般臂長,最佳化握把與扳機到抵肩的距離為365mm;併合理選擇握把的形狀,周長104mm,與槍膛軸線的夾角65°,使射手握持舒適省力。

拉機柄與保險位置的設定。一般拉機柄均設定在槍機框上,由於是無托結構,拉機柄距抵肩距離太近則操作時使不上力,根據全槍的布局,槍機組件採用短導軌長導引,槍機框以一長管伸展到前方,在導桿上作輔助引導,拉機柄設定在槍機框前端長管的右前方,拉機柄距抵肩375mm,使裝填操作自然省力。保險設定在機匣後下方,左右手都能操作。

88式5.8MM狙擊步槍採用三閉鎖突筍的槍機,固定擊針,槍機外形看起來就好像SVD/85式狙擊步槍的槍機,事實上整個QBU88狙擊步槍系統基本上就是85式狙擊步槍的縮小、無托、改進版。88式狙擊步槍的發射機構由扳機、扳機槓桿、阻鐵、單發阻鐵、不到位保險、發射機構支架及軸等零件組成,屬單發發射機構。擊錘處於待擊狀態時扣動扳機,拉動拉桿帶動扳機槓桿,推阻鐵旋轉,釋放擊錘,擊錘在擊錘簧扭力的作用下,向上迴轉,打擊擊針,實現擊發。擊發後,槍機後坐壓倒擊錘(射手仍扣住扳機),擊錘由單發阻鐵及不到位保險共同扣住,槍機復進到位後,壓下不到位保險,不到位保險與擊錘解脫扣合,此時鬆開扳機,單發阻鐵隨阻鐵一同迴轉,釋放擊錘,交由阻鐵扣住,擊錘處於待髮狀態,扣動扳機又可進行下一輪擊發。該發射機構與槍採用積木式設計,發射機構作為一個單獨的功能模組,便於多方案設計、改進,利於槍的整體設計,可縮短武器的研製周期,也便於各分系統的設計改進,同時也滿足使用維修性要求。為提高全槍在特殊環境條件(如浸河水、風沙等)下的工作能力,在發射機構底部設計了漏水(沙)孔。 構成5.8mm狙擊步槍整體外形的槍托、上護蓋、下護托3大件均用超韌增強尼龍66注塑而成,基本色彩為黑色,總體均勻一致,外表面呈細麻點亞光面,既不發光又有好的手感;其熱變形溫度高(250~260℃),並且來源豐富。 腳架採用高強度鋁合金,通過硬質陽極氧化處理,有質量輕,耐腐蝕,耐磨的優點。

黑色金屬件採用化學複合成膜磷化技術,具有膜層薄、晶粒細,結合力強。其抗腐蝕能力比氧化高10倍以上。 槍管內膛採用換向鍍鉻技術,使鉻層結晶均勻,提高了槍管使用性能。 槍管毛坯採用調質處理,改善了加工性能,在長徑比特別大的情況下,保證了內膛加工質量。 對複雜的關鍵件如槍機組件、機匣、瞄準鏡座等尺寸精度要求高,形位公差要求嚴的零件採用加工中心加工。對表尺覘孔採用雷射或數控線切割機加工。其餘儘量採用少切屑或無切屑的衝壓、型鍛、注塑、焊接等工藝。

技術性能

88式5.8MM狙擊步槍88式5.8MM狙擊步槍

總體性能
88式5.8MM狙擊步槍 在世界上首創將小口徑彈用於狙擊步槍,彈頭飛行速度高,有效射程達800m,在1000m距離上可100%穿透3mm厚的A3鋼板。在此距離內,其侵徹能力超過了85式7.62mm狙擊步槍。

在使用5.8mm普通彈條件下,射擊精度尚優於俄羅斯SVD狙擊步槍、以色列伽利爾狙擊步槍,接近國外採用高精度專用比賽彈的狙擊步槍。經過各種特殊環境條件的使用試驗,88式5.8MM狙擊步槍 故障率低,可靠性好,使用安全。

“三無”結構
該槍採用無托、無提把和無腮墊結構型式。

無托結構
採用無托結構突出的思想是大大縮短全槍長度,改善機動性。同時設計成直槍托有利於抵肩射擊時減小動力偶,提高射擊精度等。無托實際上是將槍托套裝在機匣上,把機匣包容起來,使機匣與槍托合二為一,大大縮短全槍長度尺寸,減少槍托所占有的空間。

無提把結構
雖然提把有利於戰鬥中轉移陣地時攜行,但其位置應接近全槍的質心,而這一位置正好是瞄準鏡的位置,二者重疊,瞄準鏡只有安置在提把上方,此時,瞄準鏡連同提把的高度約75mm,提槍時要將提把與瞄準鏡同時握持,最大的手也難以捏住;另外,從外形上看全槍高度尺寸大,顯得臃腫,失去平衡感,瞄準鏡位置高需要增加貼腮墊。不設定提把,全槍布局緊湊,協調美觀。但要解決轉移陣地時單手攜槍的問題,為此確定了單手攜槍的位置在瞄準鏡座之前,在全槍質心位置靠前一點的上下護木部位,並調整了下護托右方尺寸的大小,使握持舒適,並保證握持部位與瞄準鏡之間的空間。經過徵求部隊意見,認為可滿足攜槍的要求,達到了不設定提把的目的。

無腮墊
大多數狙擊步槍具有光學瞄準鏡和機械瞄具兩套瞄準裝置,要使兩套瞄準裝置在瞄準上互不干涉,必須上下錯開。一般光學瞄準鏡的瞄準基線高於機械瞄具,也就是說要有不同的貼腮高度,但人們的平均貼腮高度是一定的,過高過低都會造成疲癆,從而影響射擊效能。一般採取使用光學瞄準鏡時,裝上腮墊部件,而使用機械瞄具時,去除腮墊部件的方法,這樣增加了變換瞄具時的操作,而且腮墊容易丟失。88式5.8MM狙擊步槍 採用翻倒式機械瞄具結構,翻倒後,不影響光學瞄準鏡瞄準。使用機械瞄具時,可迅速卸下光學瞄準鏡,將準星座和表尺座豎立,即可瞄準,快捷迅速,達到了兩套瞄具具有相近的理想貼腮高度:機械瞄具50mm,光學瞄準鏡51mm。簡化了結構,提高了勤務性。

瞄準具
88式5.8MM狙擊步槍 採用了光學和機械2種瞄具。光學瞄準鏡具有3~9倍連續可調的放大倍率,分劃內裝定,調整簡便,可快速精確瞄準目標;光學瞄準鏡採用燕尾座與槍結合,由旗形手柄緊定,裝卸快捷,重複裝定精度高,不影響準確度。機械瞄具直立時有可靠的定位,經試驗長期重複扳倒與豎立,磨損量甚少,對射彈散布影響甚小。

結構簡單,一件多用
結構簡單,模組化設計與一件多用是5.8mm狙擊步槍的整體設計思想。全槍由槍身組件、槍機組件、復進機組件、發射機組件,槍托、上護蓋和下護托、彈匣及腳架共9大部件組成。發射機的全部零件組裝後,共用一個彈簧同時起到擊錘簧、阻鐵簧、單發組鐵簧、扳機簧的作用。發射機內還有阻鐵保險、不閉鎖保險,構成了多重保險功能。槍托、上護蓋和下護托3大件組成全槍的外形,每件與槍身連線的插銷均連線在各自的本體上,不致散落。附屬檔案裝在下護托的握把內。輕便的兩腳架,具有可拆卸、可摺疊、火線高可調的功能。

人機工效好
合理安排人機操作尺寸和位置,發揮武器的最大射擊效能是狙擊步槍至關重要的,設計時,根據成年人體尺寸和部標準——《槍械人機環設計要求》合理地確定了有關參數。優先確定瞄準裝置的位置。瞄準鏡眼罩到抵肩的合適距離是190~200mm,確定為195mm;表尺照門距離抵肩為245mm;因為是無托結構,這個距離較近,宜採用覘孔,對覘孔的大小試裝了1.1mm×1.1mm,1mm×1mm,0.8mm×0.8mm3種小方孔,經部隊使用試驗確定優選為0.8mm×0.8mm;貼腮高度按人機環設計要求範圍是50~75mm,為使用瞄準鏡不致過高,使全槍質心接近槍膛軸線,最後,確定為51mm;表尺8個碼的貼腮高度為50~53mm。

扳機到抵肩的距離。這一距離對射手操作省力是極為重要的。因為是無托結構,握把與扳機要放在彈匣的前方,這就使得此距離過長,操作費力。為縮短此距離,使握把與扳機儘量靠近彈匣,所以採用直彈匣,以減小彈匣的總寬度;並將安裝方式改成直插式,以減小裝配距離。這樣按照中國人的一般臂長,最佳化握把與扳機到抵肩的距離為365mm;併合理選擇握把的形狀,周長104mm,與槍膛軸線的夾角65°,使射手握持舒適省力。

拉機柄與保險位置的設定。一般拉機柄均設定在槍機框上,由於是無托結構,拉機柄距抵肩距離太近則操作時使不上力,根據全槍的布局,槍機組件採用短導軌長導引,槍機框以一長管伸展到前方,在導桿上作輔助引導,拉機柄設定在槍機框前端長管的右前方,拉機柄距抵肩375mm,使裝填操作自然省力。保險設定在機匣後下方,便於右手操作與左手托槍,或右手握槍左手操作,變換方便、迅速。套用新材料、新工藝

性能數據

全槍長 920 mm
全槍重 4.1 kg
槍管長 620 mm
膛線 4條,右旋
初速 895 m/s
有效射程 800 m
彈匣容量 10 rds
扳機力 10.8~15.7 N

主要優點

88式5.8MM狙擊步槍88式5.8MM狙擊步槍

88式5.8MM狙擊步槍全長920 mm ,全系統質量 4. 2kg(不帶彈) ,無論是在城區、屋宇或野外持槍和背槍徒步行軍都方便攜帶。在城市作戰上下樓梯和乘車作戰也較為方便。相對於 85 式狙擊步槍而言,88式狙擊步槍體積小、重量輕,其攜行性更優於85 式。
按大綱要求組織人員對 88式5.8MM狙擊步槍和85式狙擊步槍勤務使用性能進行了測試,發現 88式狙擊步槍勤務分解時間平均比 85 式步槍分解時間快約 10 s,結合的時間 88 式比 85 式快 5 s。88式狙擊步槍勤務分解結合不需要任何專用工具即可完成,方便快捷。
在各種距離的實彈射擊中 ,88式5.8MM狙擊步槍的射彈散布精度達到0. 4 密位 ,85 式狙擊步槍卻達到0. 5 密位。 實驗表明 , 5. 8 mm機槍彈在 1 000 m 和800 m距離上的侵徹威力優於 53 式 7. 62 mm 普通彈和 7. 62 mm 北約彈, 在近距離上此彈則更為優越。88 式平均初速達 924 m/ s ,這表明該槍達到了在800 m射程內擊穿頭盔和防彈衣後 , 能有效殺傷人員和易損壞器材的戰技要求。

戰場表現

88式5.8MM狙擊步槍88式5.8MM狙擊步槍

5.8mm槍彈在海地聯合國維和部隊中國分隊與當地反抗者的一次交火中首次表現了它的威力。5.8mm槍彈在城市作戰中表現的優缺各半。一方面,它的極佳的穿透能力非常適合於穿過磚牆、亂石堆、金屬門、機動車外殼等障礙進行攻擊,另一方面,5.8mm槍彈不太如人意的終點效應,需要更多的射彈數才能制服目標。 5.8mm重彈是不錯的遠程小口徑槍彈,但是要想取代傳統的、高效能的7.62 X 54mmR 53式槍彈是不可能的。小口徑槍彈本身在打擊能量、彈頭能量等方面都不可能達到7.62mm口徑槍彈的水平。這也可能是為什麼中國軍方沒有大量裝備5.8mm通用機槍的原因。 本文是譯自美國《輕武器評論》雜誌上的一篇關於中國5.8mm小口徑槍彈的文章。原作者Timothy G.Yan描述了他眼中的中國小口徑槍彈,並針對2003年第8期《輕兵器》雜誌上發表的一篇有關小口徑槍彈評測文章發表了一些不同的看法。本刊將其原文譯出,不代表證實其內容和贊同其觀點。

在過去幾十年,美國5.56×45mm槍彈和俄羅斯5.45×39mm槍彈一直占據著世界上小口徑槍彈的主導地位。令人關注的是,上世紀90年代中期,中國軍方公開了自己的5.8 X 42mm小口徑高速槍彈。早在1960年代,小口徑高速槍彈在越戰中表現出的優勢就引起了中國軍方的注意。1971年3月,中國人民解放軍總後勤部在北京召開輕武器科研工作會議,簡稱“713會議”,決定研製本國的小口徑槍/彈系統,提出的指標為:口徑6mm左右,初速1OOOm/S,在減輕彈重、減小後坐、提高終點效能等方面都要優於56式7.62 X 39mm槍/彈系統。後來的“744”會議決定進行5.8mm和6mm兩種口徑的論證。全彈長在56~59.5mm的7種方案中選擇。然而,在最初的8年裡,小口徑彈藥的發展一直停留在論證階段,直到1978年,研製工作才真正開始。1979年,確定了5.8 X42mm作為小口徑步槍彈的最終方案。該彈於1987年設計完成,型號為DBP87。 在1988年,中國的輕武器設計者開始研製用於5.8mm狙擊步槍和5.8mm通用機槍的遠程、大威力5.8mm重彈,5.8mm重彈擬取代已經過時的帶突緣的53式7.62×54mm大威力槍彈。5.8mm重彈於1995年設計完成。
