80核處理器

80核處理器

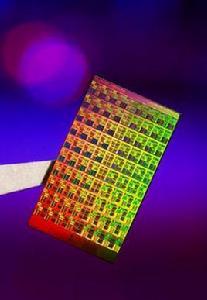

80核處理器(80 core processor)是一款微處理器,80核處理器可以在1秒鐘內完成1萬億次計算,但其外觀只有指尖大小,而且能耗僅相當於今天我們的一件家用電器的耗能。

80核處理器 80核處理器

英特爾公司埃及和北非區經理Khaled El-Amrawi在一份聲明中表示,“今年消費者所使用的微處理器通常包含兩個或者四個核心,但在未來幾年內,微處理器所包含核心將不斷增長,推動功能更為強大的超級計算機出現,Teraflop Research Chip處理器就是發展方向之一。”

80核處理器 80核處理器

El-Amrawi還稱,“隨著英特爾在半導體材料領域開發出更新材料,未來電晶體的研發也將不斷推進,而且摩爾定律在短時間內不會終結,未來這一定律還將隨著多核心處理器研發而得到驗證。”

80核處理器 80核處理器

Teraflop Research Chip處理器是英特爾公司在“萬億級計算”(Tera-scale computing)研究領域內取得的最新研究成果。萬億級計算性能以及傳輸萬億位元組數據的能力,將在計算機今後“無所不在、隨時隨地”的網際網路接入中起到關鍵性作用,為教育和協同工作創造新的套用,同時推動基於個人電腦、伺服器和掌上設備的高解析度娛樂內容的創新。比如在人工智慧、即時視頻通信、高清晰遊戲、多媒體數據套用以及實時語音識別等領域得到套用。

英特爾公司目前尚未制定這一以浮點運算為核心設計的晶片市場計畫。但是,英特爾公司這項“萬億級計算”研究對創新性地探索單一或特製晶片的新功能,以及探索晶片-晶片、晶片-計算機間高速傳輸數據方式將起到推動作用。

在二十年前的1996年,當時英特爾公司為Sandia國家實驗室建立了ASCI Red超級計算機,首次實現萬億次浮點運算。該計算機占地2000平方英尺,裝有將近1萬顆奔騰ro處理器,耗電愈500千瓦。但英特爾的Teraflop Research Chip僅在一個多核心晶片上就實現了同樣的性能。這顆80個核心的微處理器,耗電僅62瓦,比現在使用的許多單核處理器耗電量還低。
