高周波機高周波機,什麼是高周波機? 高周波機用到的高周波與超音波是不同的兩個概念,高周波是指頻率大於100Khz的電磁波,超音波是指頻率超過20千赫茲的聲波。高周波的焊接原理、熔接原理與超音波也是不一樣的,高周波是利用高頻電磁場使物料內部分子間互相激烈碰撞產生高溫達到焊接和熔接的目的,而超音波是利用摩擦生熱的原理產生大量的熱量達到焊接和熔接的目的。

概述

高周波機,什麼是高周波機?

高周波機是塑膠熱合的首選設備,它是利用高頻電場使塑膠內部分子振蕩產生熱能而進行各類製品熔合。主要用於:各種聚氯乙烯(PVC)TPU等為主的塑膠熔接、焊接、燙金等。吸塑包裝(包括上下雙泡罩熱合切邊,泡罩與紙板熱合切邊等),汽車內飾件、坐墊、商標、文具、貼紙、塑膠封面、吹氣玩具、鞋類製品、雨帆、雨傘、雨衣、皮包、銘牌、水床、遮陽板、車門板,各種包裝袋、手提軟袋等的熱合加工,各種凹凸開關的花紋圖案、字母文字的壓制。裝上簡單裝置還可進行燙金加工。

產品介紹:

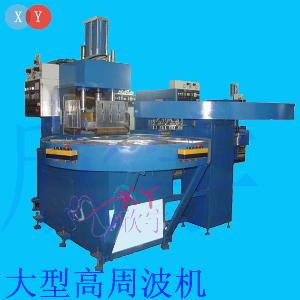

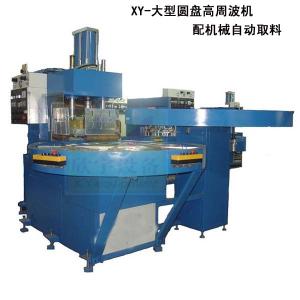

大功率高周波機是利用高壓整流自激電子管振盪瞬間產生電磁電場使塑膠物分子產生變化,在氣壓外力和模具的作用下,達到熔接、切斷、封口、埋植等功效;操作易懂易學,效率是普通小型機器的多倍,適合大型塑膠類產品的焊切,工藝更簡單,效果更完美。

產品特性:

氣動控制,操作簡單方便;人工放料及取料;熔接、切斷完美快捷,效率高,工藝好;適合大型的充氣玩具、汽車腳墊、運動用品等產品的熔接切斷。

類型

單頭推盤式

設備特點

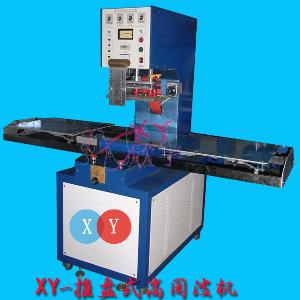

單頭推盤式高周波機單頭推盤式高周波機

高周波周率主要採用國際工業波段27.12MHz,符合國際標準。高周波採用了自主研發的避免電磁波輻射干擾裝置系統,大大降低了高周波電磁波對人體直面輻射強度。 高周波可以根據所需要熱合焊接的塑膠、塑膠產品特性,選擇加裝無級加熱裝置,溫度可以根據材料的性質隨意調節相應的溫度,主要針對模具表面加熱。高周波採用了最新研發的自流保護裝置系統,主要作用是可以保護高頻電子管因電流過大引起不必要的電子管燒壞。高周波採用美國最新技術防打火裝置系統,主要利用NL5557高靈敏火花裝置,能瞬間保護高頻模具因電流過大而導致高頻模具燒壞。

主要用途

適用於純PVC、TPU、EVA或者含有PVC10%的任何軟硬塑膠、塑膠、人造革、服裝面料均可熱合焊接封口包裝。

適用範圍

高周波主要使用在醫療用品行業|塑膠、塑膠包裝行業|服裝壓花加工行業|汽車內飾件行業|充氣玩具行業|家居用品行業以及各種塑膠產品的加工熱合焊接封口如:吸塑泡殼封口、PVC塑膠泡殼封口、PVC泡殼焊接、PVC塑膠泡殼焊接、電池包裝封口、五金工具封口、PETG吸塑泡殼封口、吸塑紙板封口、隨身碟包裝封口、記憶體條包裝封口、PVC泡罩熔接、高周波塑膠熔接、高周波塑膠焊接、高周波塑膠封口、雙面泡殼封口、PVC雙面泡罩封口、雙面紙板泡殼封口、紙板泡罩封口、塑膠塑膠熱合焊接等。

雙頭腳踏式

產品性能和特點

(1) 火花壓制器:當火花產生時,本機裝有特殊電子迴路,能自動切斷高周波壓制火花,使對模具和物料的損害降至最低同時警告燈亦發亮示警。

雙頭腳踏式高周波機雙頭腳踏式高周波機

(2) 避免電波干擾裝置:置有高周波高頻穩定和高周波漏磁壓掣器,此裝置能免除電波漏出干擾別的電子裝置,如電視等。

(3) 安全裝置:當電流超過限制值時,過負荷電流繼電器自動保護振盪管和整流器,機械冷卻不足時,能自動切斷電源,同時可以避免因不當操作所發生的事故。

(4) 機械結構特殊:各機型經過特殊的設計和裝配,其強度足以應付任何情況,機座絕不搖晃而且特殊部分使用起來十分輕便和精確。

(5) 容易調整的同調器及特殊迴路:高周功率輸出特強,可借調詣器依模具大小和物料厚度調節,尤其特殊的高周迴路,高穩定的出力,輸出率特強,能耐大大降低 必要之熔接時間,提高產品質量及產量。

適用範圍

適用於PVC或含有30%以上之任何軟硬皮革,布類之熔接,壓痕需要,如鞋類,商標,粘紙,雨衣,雨帆,雨傘,皮包,手替袋,文具,名牌,吹氣 玩具,水床,汽車坐墊,遮陽板,車門栓,鐘錶,電子,玩具,吹氣玩具,鎖類,五金,工具,商標等特殊硬殼真空包裝,尤其著重配合客戶的需求,加以設計施工。

產品優點

創新機種:首創工具機與振盪合併一體,在有限的場地可減少30%之機壹占地面積,更縮短高周波輸送迴路提高輸出效率及最穩定的振盪頻率。

高效能機種:整體革新設計,配合人體工學及專業技術使本機在處理各類塑膠產品時,皆能發揮其性能不會因操作的熟練度而降低品質及安全性。

火花抑制暨安全裝置:當火花產生時,可自動切斷高周波迴路使機件及物件損害降至最低並當電流過負荷時,自動切斷振盪管及整流器迴路,可避免不當操作產生之頻率飄移。

專業配置設計:可避免不當操作,防止電波干擾(如電視等)並增加機械效能,與工作成效。

驅動方式:油壓。

同步熔斷機

設備參數

功率:5-8KW

上壓板:400*520mm

下壓板:400*600mm

上下電極間距:150mm

整機特點:PVC、PU、TPU熱壓、烙印、熱切同步完成

機械特點

符合歐洲第4代環保標準,主要用於各種塑膠產品的成型,並將不同形狀泡罩或泡殼自動切邊。適用於PVC雙面吸塑封合,吸塑與紙卡封合,環保APET膠片折合,柔軟線壓痕沖切成型,環保APET雙面吸塑封契約時切邊,特殊材質封合。吸塑包裝(包括上下雙泡罩熱合切邊,泡罩與紙板熱合切邊),汽車內飾件、商標、文具盒、雨衣、吹氣玩具、塑膠封面,涼液墊,鞋類製品、坐墊,各種包裝袋,手提軟袋等的熱合加工,各種凹凸形狀的花紋圖案、字母文字的壓制。

周率穩定:

高周波機嚴格按照國際“無線電干擾委員會”(CISPR)的規定,採用工業波段27.12/40.68MHZ,並設計有周波穩定器和周波漏磁抑制器,對外界設備的干擾極小。

出力特強:

高周波機採用低損耗同軸諧振器,輸出波形良好,品質因數極高,出力特強,熔接迅速。

振盪電流停止設定:

輸出功率的同調器,調節簡單方便,根據產品大小,厚度設定所需振盪電流,以控制熔接程度,能保證產品熔接質量的均一性。

火花抑制:

高周波機設有高靈敏度火花抑制電路,能準確檢出產生火花的不平衡電流,於產生火花瞬間迅速切斷振盪迴路抑制火花,使模具、原料及產品的損害降到最低程度。

安全保護:

高周波機設有過壓、過流保護裝置,在工作異常時可自動切斷高壓以保護振盪管及整流器,同時可避免不當操作引起的頻率漂移。

特點

A. 輸出電力強大,本機振盪器所產生的周率27.12MHZ或40.68MHZ,符合國際工業波段標準,各種控制裝置特殊電子線路,可避免不當操作,且能最快時間熔接製品、提高產品產量;

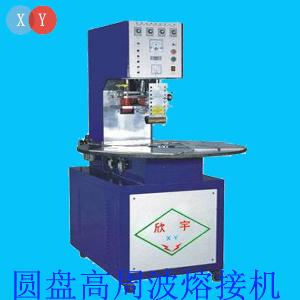

高周波機高周波機

B. 高靈敏火花保護裝置,當火花產生時,可自動切斷高周迴路,使機件及物件損害降低,當電流過高時,自動切斷高壓保證振盪管及整流器;

原理

工作原理是介質材料在高頻電場的作用下發生分子極化現象,並按電場方向排列,因高頻電場,以極快的速度改變方向,則介質材料,就會因介電損耗而發熱。

干擾問題解決方案

1、高周波機干擾信號頻譜分析

高周波機的功率輸出電子管自身振盪且輸出信號,因此它的基波頻率穩定性較差,會隨著機櫃內溫度和工作條件(輸出功率調節和工件大小、厚薄等)的變化而波動,雖然變化只有零點幾兆赫,就可能有個別干擾信號由某個頻道轉移到其相鄰的頻道上。

高周波機的輸出功率大,大高壓(3kV)直流電源的電流也比較大(1A左右),而它的大高壓整流電源卻十分簡單,用4隻1A/10kV高壓矽堆加一隻0.1μF/8kV的濾波電容器組成。由於濾波電容容量太小,高壓直流電源實際上是100Hz的脈動直流電源,高頻機輸出的高頻信號中實際上調製有調製度接近100%的100Hz的交流信號,這對高頻機的工作性能沒有多大不良影響,卻可因非等幅振盪信號而減少電子管的功耗,延長電子管的使用壽命。所以高頻機干擾電視機的實質是一種調製有高頻信號的交流聲干擾,當高頻機的干擾信號串入電視機後,會在電視螢幕上產生兩個寬橫條的100MHz交流聲調製狀干擾,干擾強度大時,兩個橫條全部變白,干擾強度小時,兩橫條內分布著網狀波紋(與一般的交流聲干擾不同),而伴音則為100MHz交流聲。

高周波機高周波機

2、高周波機干擾信號傳播和侵入特有線電視幹線電纜和用戶分配主線是民纜都是沿用戶住房外牆布設的,只在空檔地段加立水泥桿,沒有搭掛在用戶房屋前後的電力桿上,許多條幹線電纜和用戶分配主線電纜在距高頻機僅幾米外經過,最近的還不到1m(民房長度10~20m,一般房內2樓設施機,2樓牆外拉鋼絞線掛電纜,電纜與高頻率機近似水平平行),下面再接幾級幹線放大器或一級用戶放大器,或者直接進行用戶分配。如果說高頻機的干擾信號是先被乾(主)線電纜接收而串入其中,然後(經放大器放大)再通過電纜分配進入用戶的電視機,那么其下面所有的電視機都會受到高頻機的干擾。但實際情況並非如此,通常只是零星、“遊走性”的干擾,與高頻機相距較近的用戶投訴比例較大,稍遠的用戶比例較小,距高頻機500m以外的用戶沒有投訴過。這就證明,高頻機的干擾信號不是先侵入乾(主)線電纜,再(經放大器放大)通過電纜傳播到各電視機。

雖然高頻機輻射出的干擾信號強度很大,但乾(主)線電纜(-12或-9物理髮泡電纜)的禁止損耗可達80dB左右,侵入到電纜內的干擾電平就不會很高,遠遠小於電視信號電平。筆者採用頻譜分析的方法測量過一條80m長外導體為銅編織網的-9物理包泡電纜末端高頻機干擾電平,這是一條用戶分配主線,高頻機距離用戶放大器18m,距電纜3m(中間隔一道牆),測量時放大器斷電、入戶電纜卸掉(改接75Ω負載電阻),測得侵入的高頻機干擾電平為:二次諧波<20dB,電視信號電平要比其高42~60dB以上。

3、防止和減輕高頻機干擾的措施

(1)建廠房時做好系統的禁止,用0.3的鍍鋅板或小目的鐵絲網禁止四周,將50mm的鐵管打入地下2-3米,每隔兩米打一根,將禁止網與鐵管連線,這樣高頻信號就不容易從工廠輻射出去,起到整體禁止的效果。? (2)將高頻機機架和外殼良好接地,加強機體禁止,減輕機體輻射建議用寬度50mm×50mm或以上,長度不小於2m的角鐵打入地下作為接地體,再用10mm2以上的銅線將高頻機的機架和外殼與接地體相連。連線應儘可能短,不可打圈,儘量避免轉彎,這樣可以加強高頻機機身部分的禁止,減小干擾信號向外輻射的強度。如果車(房)間裡有多台高頻機,最好每一台高頻機(或相鄰兩台)都在機旁就近埋一條地線。

(3)調整高頻機的位置和方向

如果房屋外牆掛有電纜,高頻機最好設定在遠離電纜的一端。另外,普通型高頻機電子管機箱有成直角的兩個方向是用鍍鋅鐵板固定在鍍鋅角鐵機架上的禁止上,輻射弱,應以這兩個方向對著電纜或近處的電視用戶。

高周波機高周波機

(4)建議購買和使用防干擾型高頻機

(5)做好有線電視網路的接地,選好電纜的最佳位置

高頻機附近的放大器和鋼絞線必須可靠接地,以加強自身禁止能力。電纜懸掛在設有高頻機房屋的外牆時,要選在鋼筋水泥構件(如圈樑、水泥多也樓板)外測,不要選在磚牆外側,這樣電纜受到輻射弱些。

(6)調整放大器或電纜的位置

當放大器的入口纜距高頻機很近時(10m以內),可將放大器前移,改為出口電纜靠近高頻機,因為此處電視信號電平高,有利於增加電視信號與侵入干擾的電平差,或者調整幹線電纜,使之離高頻機稍遠點。

(7)保證電纜接頭可靠

放大器之間的連線儘量採用直通型接頭,普通線路的接頭要做得規範、可靠,應特別注意接頭防水,以免接頭進水造成外導體編織網霉斷,導致禁止不良而串入干擾信號。

高周波機高周波機

(8)與高頻機近距離只有二三十米以內的用戶,可採取的措施是:1保證或提高用戶信號電平,各頻道的用戶入口電平保證不小於65dB,儘量提高到75~80dB。2戶內不用用戶盒,入戶線直接用插頭連線電視機,如有多台是電視機則用密封型分支器(如Z106)或分配器直接連線電視機。3用戶室內布設的電纜必須採用合格品或四禁止電纜,禁用劣質電纜,距高頻機10m以內的用戶最好用鋁管電纜入戶。4室內電視機儘量不用塑膠壓注型插頭線上。5做好插頭線,儘量不用塑膠壓注型插頭線(其內部容易脫焊又不易發覺),使用手工製作的四禁止電纜插頭線。6接到用戶故障投訴後,首先換一條新的插頭線試一下,如果問題得到解決,則將用戶插頭線的插頭剪掉重做,否則再查室內的電纜及接頭,乃至室外電纜的接頭.

保養與維護

1. 定期檢查濾水器;

2. 如機台有塵埃,用於燥壓縮空氣小心吹乾淨機台,但必需關閉總電源;

故障:在檢查前,一定要關閉總電源,因機台裡面有幾千伏至上萬伏電壓。

現象1:常見紅燈(過載燈)

原因:

A) 下模絕緣物損壞;

B) 工作物,振動筒或上下模有髒物、塵埃、水份需清理;

C) 上下模水平位不良;

D) 上下模沒有絕緣物,而直接碰在一起;

E) 輸入電源太高;

F) 真空管損壞或鬆脫;

G) 過電源保護電子板損壞,過電流保護板即有三個總電器的那一塊;

H) 同調器太大,輸出太高;

I) 工作物太大,超出同機台的額定輸出;

J) 溫控部分故障;

K) 高壓電容器損壞;

L) 絕緣柱(上模板)損毀。

現象2:高周輸出時,總電源斷開或燒保險絲

原因:

A) 真空管故障

B) 變壓器故障

C) 高壓整流板故障

D) 三相磁力開關損毀

E) 高壓線路短障

F) 電熱板故障

現象3:無輸出

原因:

A) 開關接觸不良

B) 線路故障

C) 真空管故障

現象4:工作物不良

原因:

A) 調整不良;

B) 模具問題

C) 膠件(工作物)有問題

D) 絕緣物太厚,絕緣太高

注意:當模具下壓時碰到下模,接地銅片必須壓住下定盤,圓形銅片稍微變形即可。若此接地銅片沒調整好,此台機械將無法穩定地工作。當更換不同高度之模子時此接地銅片需再重新調整一次。

二.高周波及操作順序

1. 先接通三相電源總開關,然後打開機台側控制箱上的電源開關,如果有高周開關的,暫時不打上,接著打上電熱電源開關,此時,真空管和熱模都開始預熱。

2. 在下模輔上絕緣物,上極端裝上上模,按下試模開關,開始調試上下模接合位置,如果下接合不良,就移動下模,如果水平不合,就調較上模的四支柱子。

3. 模具調好後,調節三個時間控制器(如果是腳踏型機,只有高周熔接時間),下降時間即上模運行到壓緊下模的時間,熔接時間即輸出時間,冷卻時間,即固化時間,上述三個時間需靈活套用,並無固定值數。

4. 如果第一次調模,需將同調調諧調的間距調到最寬。

5. 以上操作如已超過10-15分鐘,且溫度也達到所需時,把高周開關打上,開始操作測試。

6. 測試時,如果效果不理想,需將同調器慢慢加上去,注視屏流表(不同機型該表的值不同,請參考說明書)。檢查產品,如果不理想,就把同調器加一點或減一點,直至達到要求。

7. 成品的效果,由以下四方面決定:

① 溫度②同調功率輸出③壓力④輸出高周時間。以上四方面,請靈活調整。

三.高周波及注意事項

1. 本機必需裝上良好的接地端(接上正確的地線)

2. 機台對潮濕、灰塵極為敏感,需放置於適當的工作空間

3. 機台的真空管會產生高熱,所以不可放置於會產生高熱的機器旁,也不可裝置於太陽能直接照射到的地方,因上述原因會影響真空管的散熱功能

4. 機台如停機超過一小時,再開機時,需等待10-15分鐘,以便真空管預熱,保護真空管的使用壽命

5. 機台的上下極端(上下模)不可直接碰在一起,在其之間必需有絕緣物和工作件

6. 操作時,當高周波輸出時,切記不可觸摸上極輸出端(即上模),也不可再萬能表、試電錶或其它低頻、低壓的儀表,試圖直接量測上極輸出端,這樣會導致事故發生

7. 定期檢查下極端(下模)的絕緣物,如果有損毀、燒壞、擊穿的地方,需馬上更換絕緣物,不然如繼續工作時,會產生火花,無法完成工序

8. 如果經常發生火花現象(在上下模碰在一起,高周輸出時)而不去檢查維修時,會導致機零件受損,影響工作

9. 用來做成品的工作物,儘量不可有水分、塵埃,因上述物體容易導致火花產生

高周波熔接樣品高周波熔接樣品

10. 機台打開電源後,會聽到風扇轉動的聲音(4KW、5KW的聲音較小),此為真空管散熱用,如果風扇故障,就必須馬上維修,不然將導致真空管損壞。

整機特點

紙板與吸塑同時熔接和切斷,同時完成兩工序 .

採用日本產東芝原裝振盪管,性能穩定可靠壽命長 .

高周迴路最佳化設計,採用數位式抗干擾電路 .

對APET,PETG材料的熔切效果良好 .

高靈敏度火花保護系統,有效防止損壞模具.

用途

1.同時熔斷紙板及吸塑(牙刷包裝)

2.同時熔斷合成皮革各種產品

3.同時熔斷汽車合成皮椅,遮陽板,門板扶手等.

4.同時熔斷有布里材料.

5.鞋類配件,商標,手錶帶,皮帶,cd袋等.
