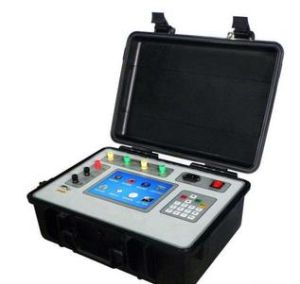

電流互感器現場校驗儀

電流互感器現場校驗儀是一款科技產品，用於PT、CT的誤差及阻抗、導納測試。

電流互感器現場校驗儀簡介

電流互感器現場校驗儀即（ZSCT-H電流互感器現場校驗儀）是發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關係到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照SD109《電能計量裝置檢驗規程》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。

電流互感器現場校驗儀特點

1. 電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能於一身，方便現場開展計量裝置現場檢定工作。
2. 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3. 電流互感器現場校驗儀內部具有相當於被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然後結合阻抗與導納的測試結果推算出互感器的誤差。
4. 採用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5. 測量範圍寬，可以至5A/5A~25000A/5A或25A/1A~5000A/1A。
6. 具有電流互感器變比、二次繞組內阻測試功能。
7. 採用640×480高解析度大螢幕液晶顯示，具有人性化的界面及操作設計，使用觸控螢幕輔助操作，使操作變的更加方便、快捷。
8. 採用精準的軟體算法，測量數據的準確性進一步提高。
9. 具有智慧型判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10. 自動對測試數據進行化整，並判斷是否超差，超差數據使用反黑顯示，對互感器的數據特性直觀明了。
11. 直接出具現場檢定結論，合格或不合格。
12. 大規模存貯器可存儲現場測試數據多達1000條。
13. 帶有印表機，可以現場列印測試數據。
14. 採用工程塑膠模具機箱防震、防壓，保障現場操作人員的安全和設備安全。

電流互感器現場校驗儀技術指標

1 ：電流互感器誤差測量部分

①整機準確度：被測電流互感器誤差限值的1/3
②測試範圍：5A/5A~25000A/5A或25A/1A~5000A/1A

二次電流為5A的互感器額定一次電流範圍
5	7.5	10	15	20	25	30	40
50	60	75	100	150	200	250	300
400	500	600	750	800	1000	1200	1250
1500	2000	2500	3000	4000	5000	6000	7500
10000	12500	15000	20000	25000	​	​	​

二次電流為1A的互感器額定一次電流範圍
25	30	40	50	60	75	100	150
200	250	300	400	500	600	750	800
1000	1200	1250	1500	2000	2500	3000	4000
5000	​	​	​	​	​	​	​

註：二次電流為1A的電流互感器，通過等安匝測量方法變比可至25000A/1A。
其它末在表中出現的電流互感器變比的測試方法如下：
使用等安匝法測試電流互感器，例如：需測試8000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然後儀器中電流互感器測試界面中的一次電流輸為4000即可。此種測試方法不影響互感器測試數據的有效性。
同理其它變比使用以下處理方法：

額定一次（A）	穿心匝數	儀器一次電流（A）
80	2	40
120	2	60
8000	2	4000
12000	2	6000

③被測電流互感器工作範圍： 1%～120%
④二次負荷：2.5VA～300VA 、COSφ=0.1～1.0
⑤被檢電流互感器準確度範圍：1.0、0.5、0.5S、0.2及0.2S
⑥電阻、導納測量誤差≤5.0%
測量範圍：R： 0.00Ω～20.0Ω
Y: 0.000mS～100.0mS

2： 電壓互感器校驗儀部分

①基本誤差：
同相分量：DX=±（X×2%+Y×2%±2個字）
DY=±（X×2%+Y×2%±5個字）
“X”、“Y”——儀器的顯示值
“5個字”——儀器的量化誤差
百分表：1級 。
測量範圍： f: 0.0000%～200.0%
δ： 0.000′～999.9′
②額定工作電壓：100/3V、100/V、100V
③被測電壓互感器工作範圍： 20%～120%
3：儀器消耗功率：20VA
4：儀器準確度等級：0.05S級
5：最大外形尺寸（cm）：L46`W35`H13.5
6：重量（kg）:10.0
