電晶體鍾,機電術語,又稱擺輪遊絲式電子鐘,一種電機械鐘。可帶鬧時機構和日曆機構,並可與收音機結合構成鍾控收音機。

電晶體鍾

正文

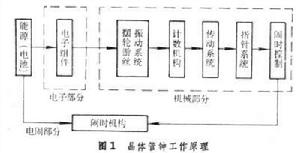

一種電機械鐘(見)。又稱擺輪遊絲式電子鐘。它採用機械式鐘的擺輪遊絲振動系統,但以電池為能源。電池的能量通過一個電晶體開關電路直接傳遞給擺輪遊絲系統,從而維持擺輪的不衰減振動。通過快慢針調節遊絲的工作長度,可調節振動周期。擺輪通過計數機構驅動齒輪傳動系統和指針系統,以指示時間(圖1)。電晶體鍾可帶鬧時機構和日曆機構,並可與收音機結合構成鍾控收音機。

電晶體鍾電晶體鍾

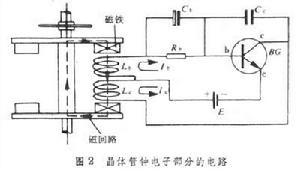

電晶體鐘的電子部分是一個晶體三級管共發射極開關電路(圖2 )。當電路接通電源後,兩個迴路,即基級電流Ib迴路和集電極電流Ic迴路。當有基極電流Ib時,就會產生集電極電流Ic,由三極體的放大原理可知,Ic遠大於Ib。因此,在驅動線圈Lc上產生一個強磁場,它與擺輪上磁鐵相作用,推動擺輪鏇轉。擺輪內側的上下兩片磁鐵之間貫穿著磁力線。擺輪受遊絲的彈力作用往迴轉時,線圈被擺輪的磁力線切割,在信號線圈Lb中就會感應出基極電流Lb,使電晶體導通,集電極電流被放大,使Lc又產生一個較強的磁場,給擺輪一個作用力,補充擺輪在運轉中所消耗的能量。上述過程不斷重複,即可使擺輪不斷地往復擺動。

電晶體鍾電晶體鍾
與機械鐘相比,電晶體鍾走時準確,日差(見鐘錶日差)一般在10~20秒/日。用1節電池可以連續工作1年以上。
