簡述
量具英文：[measuringtool]

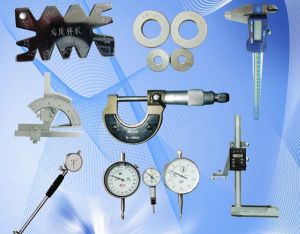

例如砝碼、標準電池、色溫燈、電阻器、量塊、信號發生器以及(單值或多值的、帶或不帶標尺的)量器等都是量具。
量具一般不帶指示器，也不含有測量過程中的運動部件，而由被計量對象本身形成指示器。例如計量液體容量的量器，就是利用液體上的上部端面作為指示器，可調量具雖然有指示器件，但它是供量具調整用而不是供計量時作指示用，如在信號發生器中的計量就是如此。
用途分類
標準器具
指用作測量或檢定標準的量具。如量塊、多面稜體、表面粗糙度比較樣塊等。通用器具
也稱萬能量具。一般指由量具廠統一製造的通用性量具。如直尺、平板、角度塊、卡尺等。專用器具
也或稱非標量具。指專門為檢測工件某一技術參數而設計製造的量具。如內外溝槽卡尺、鋼絲繩卡尺、步距規等量具是以固定形式復現量值的測量器具，特點如下：1．本身直接復現了單位量值，即量具的標稱值就是單位量值的實際大小，如量塊本身就復現了長度量的單位。
2．在結構上一般沒有測量機構，沒有指示器或運動著的元部件。如量塊只是復現單位量值的一個實物。
3．由於沒有測量機構，如不依賴其他配用的測量器具，就不能直接測出被測量值。例如量塊要配用干涉儀、光學計。因此它是一種被動式測量器具.
游標計量工具

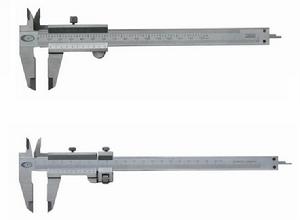

量具是測量零件的尺寸、角度、形狀精度和相互位置精度等所用的測量工具。常用游標量具包括:遊標卡尺、深度遊標卡尺、高度遊標卡尺、千分尺以及百分表等.遊標卡尺
遊標卡尺·操作方法：
1）測試前用軟布將量爪擦乾淨，使其併攏，查看游標和主尺身的零刻度線是否對齊。若未對其，應根據原始誤差修正測量讀數。
2）測量工件時，右手拿住尺身，大拇指移動游標，左手拿待測物體，使待測物位於外測量爪之間，並與量爪緊緊相貼，然後鎖緊緊固螺釘。
3）讀數：以游標零刻度線為準在尺身上讀取毫米整數，再讀出遊標上第n條刻度線與尺身刻度線對齊，讀出尺寸L=毫米整數部分+n*分度值。
常見量程：
0～100mm、0～150mm、0～300mm、0～500mm常見精度：0.02mm、0.01mm（由游
標上分度格數決定）
·測量對象：深度
·保養：用棉布擦拭、塗油
深度遊標卡尺
·用於測量凹槽或孔的深度、梯形工件的梯層高度、長度等尺寸，平常被簡稱為“深度尺”。·操作方法：
1）測試前用軟布擦淨測量端面，檢查尺框和主尺身的零刻度線是否對齊，若未對其，應根據原始誤差修正測量讀數。
2）測量時先將尺框的測量面貼合在工件被測深部的頂面上，注意不得傾斜，然後將尺身推上去直至尺身測量面與被測深部手感接觸，然後鎖緊緊固螺釘。
3）讀數：以尺框零刻度線為準，讀取毫米整數，再讀出尺框上第n條刻度線與尺身刻度線對齊，讀出尺寸L=毫米整數部分+n*分度值。
高度遊標卡尺
·用於測量物件高度的卡尺，簡稱高度尺。測量時均勻用力輕推尺框，使尺框的測量面下降至被測工件的頂面上，並使之貼合緊密，然後鎖緊緊固螺釘。·常見量程：0～300mm、0～500mm
·常見精度：0.02mm、0.01mm（由游標上分度格數決定）

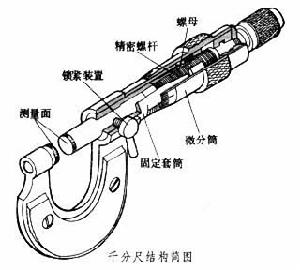

·千分尺
·千分尺又叫螺鏇測微器，是一種精密量具，是比遊標卡尺更精密的測量長度的工具。
·操作方法：
1）測試前用軟布將測量面擦乾淨，鏇轉測微螺桿使之與小砧併攏，查看主尺（固定刻度）和副尺(可動刻度）的零刻度線是否對齊。若未對其，應根據原始誤差修正測量讀數。
2）測量工件時，右手拿住尺身，左手拿待測物體，使待測物體位於測微螺桿和小砧之間，鏇轉粗調鏇鈕，待測微螺桿靠近被測表面時改用細調鏇鈕，當測桿和被測物相接後的壓力達到某一數值時，棘輪將滑動並有咔咔的響聲，此時停止轉動鏇鈕，並鎖緊緊固螺釘。
3）讀數：在主尺（固定刻度）上讀取毫米整數（注意0.5毫米的短線是否露出），在副尺(可動刻度）上讀取與主尺橫線對齊的格數n，在第三標尺上讀取與副尺刻度對齊的千分位數值。
L=主尺毫米整數+n*可動刻度分度值+千分位數值
·常見量程：0-25mm、25-50mm、50-75mm、75-100mm
·精度：0.001mm（部分千分尺無第三標尺，精度為0.01mm，千分位為估讀）
·測量對象：長度、外徑
·保養：用棉布擦拭、塗油
百分表
百分表·操作方法
1）測量前檢查測量桿活動是否靈活：輕推測量桿時，測量桿在套筒內移動靈活，鬆手後指針能回到原來的刻度位置。
2）將百分表裝夾在固定表座上，使測量桿垂直於被測平面並與之緊密接觸（測量圓形工件時使測量桿與工件中心線垂直），鏇轉外錶盤使大指針與外錶盤零刻度線對齊，在水平台上均勻移動被測工件直至測量頭與被測要素全部接觸（測量圓形工件時使工件以中心軸線為基準鏇轉一周）。
3）讀數：先讀取小指針轉過的刻度線（毫米整數），再讀取大指針轉過的刻度線（第n格）。相對測量數值=小指針毫米整數+n*大錶盤精度
·常見量程：0～5mm
·常見精度：0.01mm
·測量對象：形狀和位置誤差如圓度、圓跳動、平面度、平行度、直線度
對照匯總一
量具量儀中英文對照匯總1．刀口型直尺：knifestraigjhtedge
2．刀口尺：knifestraigjhtedge
3．三棱尺threeedgesstraigjhtedge
4．四棱尺fouredgesstraigjhtedge
5．條式和框式水平儀barformandsquarelevels
6．合像水平儀imaginglevelmeter
7鑄鐵平板castironsurfaceplate
8．岩石平板granitesurfaceplate
9．鑄鐵平尺castironstraigjhtedge
10．鋼平尺和岩石平尺steelandgranitestraigjhtedge11.圓度儀roundnessmeasuringinstrument
12．電子水平儀electroniclevelmeter
13．表面粗糙度比較樣塊鑄造表面roughnesscomparisonspecimenscastsurface
14．表面粗糙度比較樣塊磨、車、銑、插及刨加工表面roughnesscomparisonspecimens-ground,turned,bored,milled,shapeandplaned
15．表面粗糙度比較樣塊電火花加工表面roughnesscomparisonspecimensspark-erostionmachiningsurfaces
16．表面粗糙度比較樣塊拋光加工表面roughnesscomparisonspecimenspollshedsurfaces
17．接觸式儀器的標稱特性
18．輪廓profiles
對照匯總二
19．軌跡輪廓tracedprofile20．基準輪廓referenceprofile
21．總輪廓totalprofile
22．原始輪廓primaryprofile
23．殘餘輪廓residualprofile
24．觸針式儀器stylusinstrument
25．感應位移數字存儲觸針式量儀displacementsensitive,digitallystoringstylusinstrument
26．觸針式儀器的部件stylusinstrumentcomponents
27．測量環measurementloop
28．導向基準renfenceguide
29．驅動器driveunit
30．測頭(感測器)probe(pick-up)
對照匯總三
31．拾取單元tracingelement32．針尖stylustip
33．轉換器transducer
34．放大器amplifier
35．模/數轉換器analog-to-digitalconverter
36．數據輸入datainput
37．數據輸出dataoutput
38．輪廓濾波和評定profilefilteringandevaluation
39．輪廓記錄器profilerecorder
40．儀器的計量特性metrologicalcharacteristicsoftheinstrument
41．靜測力的變化changeofstaticmeasuringforce
42．靜態測力staticmeasuringforce
43．動態測量力dynamicmeasuringforce
44．滯後hysteresis
對照匯總四
45．測頭的測量範圍transmissionfunctionforthesinewaves46．儀器的測量範圍measuringrangeoftheinstrument
47．模數轉換器的量化步距quantizationstepoftheADC
48.儀器分辨力instrumentresolution
49．量程分辨力比range-to-resolutionratio
50．測頭線性偏差probelinearitydeviation
51．短波傳輸界限short-wavetransmissionlimitation
52．輪廓垂直成分傳輸verticalprofilecomponenttransmission1
53表面粗糙度比較樣塊拋丸、噴砂加工表面roughnesscomparisonspecimensshotblastedandblastedsurfaces
54產品結構幾何量計術規範(GPS)geometricalproductspecifications(GPS)
55表面結構surfacetexture
56接觸式儀器的標稱特性nominalcharacteristicsofcontactinstruments
57公法線千分尺micrometerformearsuringroottangentlenghthsofgearteeth
58最大允許誤差maximumpermissibleerror
59圓柱直齒漸開線花鍵量規gaugesforstraightcylindricalinvolutesplines
對照匯總五
60齒厚遊標卡尺Geartoothverniercalipers61齒輪漸開線樣板theinvolutemasterofgear
62齒輪螺鏇線樣板thehelixmasterofgear
63矩形花鍵量規gaugesforstraight–sidedsplines
64測量蝸桿masterworm
65萬能測齒儀universalgearmeasuringinstrument
66萬能漸開線檢查儀universalinvolutemeasuringinstrument
67齒輪齒距測量儀gearcircularpictchmeasuringinstrument
68萬能齒輪測量機Universalgearmeasuringmachine
69齒輪螺鏇線測量儀gearhelixmeasuringinstrument
70攜帶型齒輪齒距測量儀manualgearcircularpitchmeasuringinstrument
71攜帶型齒輪基節測量儀manualgearbasepitchmeasuringinstrument
72立式滾刀測量儀verticalhobmeasuringinstrument
73齒輪雙面嚙合綜合測量儀Geardual-flankmeasuringinstrument
74齒輪單面嚙合整體誤差測量儀Gearsingle-flankmeshingintegratederrormeasuringinstrument
75梯形螺紋量規gaugesformetrictrapezoidalscrewthreads
76工作螺紋量規workgaugesformetrictrapezoidalscrewthreads
77校對螺紋量規checkgaugesformetrictrapezoidalscrewthreads
78．梯形螺紋量規型式與尺寸Typesanddimensionsofmetrictrapezoidalscrewthreads
79．普通螺紋量規型式與尺寸Typesanddimensionsofgaugespurposescrewthreads
80．非螺紋密封的管螺紋量規Gaugesforpipethreadsprcessure-tightjointsarenotmadeonthethreads
81．螺紋千分尺Screwthreadmicrometer
82．最大允許誤差maximumpermissibleerror
83．間隙螺紋量規Clearancescrewgauge
84．量針Bargauge
85．螺紋樣板Screwthreadtemplate
86．用螺紋密封的管螺紋量規Gaugesforpipethreadswherepressure-tightjointsaremadeonthethreads
對照匯總六
87．刀具預調測量儀精度Accuracyofthepresettinginstrument88．薄膜式氣動量儀Membranetypepneumaticmeasuringinstrument
89．光柵線位移測量系統Gratinglineardisplacementmeasuringsystem
90．光柵角位移測量系統Gratingangulardisplacementmeasuringsystem
91．磁柵線位移測量系統Magnet-gridlineardisplacementmeasuringsystem
92．量塊附屬檔案Accessoriesforgaugeblocks
93．V形架Veeblocks
94．比較儀座Comparatorstand
95．磁性表座Magneticstand
96．萬能表座Universalstandfordialindicator
標準參考
量具各類標準參考術語及方法
1GB/T17163-1997幾何量測量器具術語基本術語
2GB/T17163-1997幾何量測量器具術語產品術語
3JB/T7976-1999輪廓法測量表面粗糙度的儀器術語
4JB/T8372-1996幾何量測量儀器型號編制方法
長度測量器具
5GB/T1957-1981光滑極限量規
6GB/T6093-2001幾何量技術規範（GPS）長度標準量塊
7GB/T6322-1986光滑極限量規型式與尺寸
8GB/T9056-2004金屬制直尺
9徑樣板JB/T7980-1995
10JB/T8788-1998塞尺JB/T8788-1995
11JB/T10313-2002量塊檢驗方法
12GB/T1214.1-1996游標類卡尺通用技術條件
13GB/T1214.2-1996游標類卡尺遊標卡尺
14GB/T1214.3-1996游標類卡尺高度遊標卡尺
15GB/T1214.4-1996游標類卡尺深度遊標卡尺
16GB/T6317-1993帶表卡尺
17GB/T14899-1994電子數顯示卡尺
18JB/T5608–1991電子數顯深度卡尺
19JB/T5609-1991電子數顯高度卡尺
20JB/T8370-1996游標類卡尺遊標卡尺(測量範圍為0～1500mm,0～2000mm)
JB1564-75
21GB/T1216-2004外徑千分尺
22GB/T1218-2004深度千分尺
23GB/T6312-2004壁厚千分尺
24GB/T6313-2004尖頭千分尺
25GB/T6314-2004三爪內徑千分尺
26GB/T8061-2004槓桿千分尺
27GB/T8177-2004兩點內徑千分尺
28GB/T9058-2004奇數溝千分尺
29JB/T2989-1999板厚千分尺
30JB/T4166-1999帶計數器千分尺
31JB/T6079-1992電子數顯外徑千分尺
32JB/T10005-1999小測頭千分尺
33JB/T10006-1999內測千分尺
34JB/T10007-1999大外徑千分尺(測量範圍為1000～3000mm)
35JB/T10032-1999微米千分尺
36JB/T10033-1999測微頭
37GB/T1219-2000幾何量技術規範長度測量器具：指示表設計及計量技術要求
38GB/T4755-2004扭簧比較儀
39GB/T6311-2004大量程百分表
40GB/T6320-1997槓桿齒輪比較儀
41GB/T6321-2004光學扭簧測微計
42GB/T8122-2004內徑指示表
43GB/T8123-1998槓桿指示表
44GB/T18761-2002電子數顯指示表
45JB/T3237-1991槓桿卡規
46JB/T3712-1998小扭簧比較儀
47JB/T5214-1991曲軸量表
48JB/T5216-1991硫化機測力表
49JB/T6081-1992深度百分表
50JB/T7429-1994電子塞規
51JB/T8346-1996帶表卡尺指示表
52JB/T8499-1996電子柱電感測微儀
53JB/T8787-1998峰值電感測微儀
54JB/T8790-1998鋼球式內徑百分表
55JB/T8791-1998漲簧式內徑百分表
56JB/T10014-1999數顯電感測微儀
57JB/T10016-1999測厚規
58JB/T10017-1999帶表卡規
59JB/T10035-1999厚度表
60JB/T10036-1999電感式測微儀角度測量器具
61GB/T6092-2004直角尺
62GB/T6315-1996游標萬能角度尺
63GB/T10943-20031:4圓錐量規
64GB/T11852-2003圓錐量規公差與技術條件
65GB/T11853-2003莫氏與公制圓錐量規
66GB/T11854-20037:24工具圓錐量規
67GB/T11855-2003鑽夾圓錐量規
68JB/T3325-1999角度量塊及其附屬檔案
69JB/T7973-1999正弦規
70JB/T8789-19981:24(UG)圓錐量規
71JB/T10015-1999直角尺檢查儀
72JB/T10018-1999正多面稜體
73JB/T10026-1999帶表萬能角度尺
74JB/T10027-1999方形角尺(方箱)
常用計量器具
千分尺千分尺
百分表
塞尺
千分表
平板
外徑千分尺
標尺
電子設備
多路轉換器
多路轉換器就是多口電子量具接口，可用來將多個量具設備匯總到計算機上的一個串列通訊接口。2/4口多路轉換器（Mux）可以連線眾多品牌數字量具，如：Mitutoyo、Fowler、Federal、Maxum、ChicagoDialIndicator、Mahr、Starrett、Brown和Sharp等，量具可以是電子秤、天平、計數器、三坐標儀等設備。這些數字/串口設備可以混合使用，也可以配套使用。
2/4口多路轉換器（Mux）使用簡單，連線完成即可開始使用，無需任何檔位設定，也不需安裝任何軟體。只要接通電源，連線完成即可使用。
基本特性
每個Mux可連線多達5個數字/串口工具（如：卡尺、千分尺、電子秤等）
所有量具相連時，連線埠獨立觸發數據
動態操作模式包含：MIN、MAX、TIR
輸出包含量具ID的標準RS232數據供SPC工具分析
通用器具輸入
連線數字量具，如：Mitutoyo、Fowler、FederalMaxum、ChicagoDialIndicator、Mahr、Starrett、Brown、Sharpe等
連線串口設備，如：重量秤、天平、計數器、三坐標儀及其它輸出設備
每個連線埠可獨立設定
連線埠
使用標準串口連線連線第五個(Mux4)或第三個(Mux2)輸入將盈飛無限Mux2/4用作底板，連線多達99個數字/串口量具輸入
數據傳送
量具的讀取可通過量具傳送按鈕、遠程腳踏開關或主機命令來控制
量具讀數可根據需要分次讀取或一次性讀取
保養操作方法
一、工量具使用前之準備：(1)開始量測前，確認工量具是否歸零。
(2)檢查工量具量測面有無鏽蝕、磨損或刮傷等。
(3)先清除工件測量面之毛邊、油污或渣屑等。
(4)用精潔軟布或無塵紙擦拭乾淨。
(5)需要定期檢驗記錄薄，必要時再校正一次。
(6)將待使用的工量具及儀器齊排列為適當位置，不可重疊放置。
(7)易損的工量具，要用軟絨布或軟擦拭紙鋪在工作檯上(如：光學平鏡等)。
二、工量具使用時應注意事項：
(1)測量時與工件接觸應適當，不可偏斜，要避免用手觸及測量面，保護工量具。
(2)測量力應適當，過大的測量壓力會產生測量誤差，容易對工量具有損傷。
(3)工件之夾持方式要適當，以免測量不準確。
(4)不可測量轉動中的工件，以免發生危險。
(5)不要將工量具強行推入工件中或夾虎鉗上使用。
(6)不可任意敲擊、亂丟或亂放工量具。
(7)特殊量具的使用，應遵照一定的方法和步驟來使用。
三、工量具使用後的保養：
(1)使用後，應清潔乾淨。
(2)將清潔後的工量具塗上防鏽油，存放於櫃內。
(3)拆卸、調整、修改及裝配等，應由專門管理人員實施，不可擅自施行。
(4)應定期檢查儲存工量具的性能是否正常，並作成保養記錄。
(5)應定期檢驗，校驗尺寸是否合格，以作為繼續使用或淘汰的依據，並作成較驗保養的記錄。
