通風機

通風機

通風機是依靠輸入的機械能,提高氣體壓力並排送氣體的機械,它是一種從動的流體機械。排氣壓力低於1.5×10^4帕。現代通風機廣泛用於工廠、礦井、隧道、冷卻塔、車輛、船舶和建築物的通風、排塵和冷卻,鍋爐和工業爐窯的通風和引風,空氣調節設備和家用電器設備中的冷卻和通風,穀物的烘乾和選送,風洞風源和氣墊船的充氣和推進等。廣泛地套用於各個工業部門,離心式通風機適用於小流量、高壓力的場所,而軸流式通風機則常用於大流量、低壓力的情況。

基本信息

產品作用

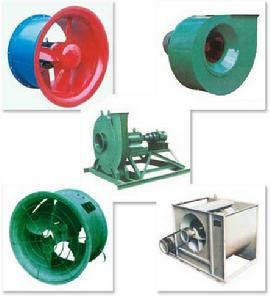

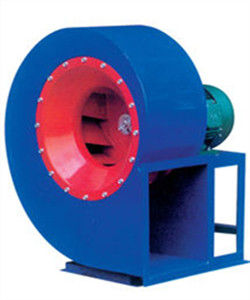

高壓離心通風機高壓離心通風機

通風機廣泛用於工廠、礦井、隧道、冷卻塔、車輛、船舶和建築物的通風、排塵和冷卻;鍋爐和工業爐窯的通風和引風;空氣調節設備和家用電器設備中的冷卻和通風;穀物的烘乾和選送;風洞風源和氣墊船的充氣和推進等。

產品特性:

·噪音低

·風量大

·效率高

·風壓穩定

·色彩柔和光艷,持久不變

套用場合:

·適用於工礦企業、民用建築的通風降溫

產品名稱 低噪音崗位通風機
電壓 380V
功率 3kw
轉速 1420r/min
全壓 315pa
風量 24500m三次方/h
噪音 ≤78dB(A)
重量 45kg

工作原理

通風機的工作原理與透平壓縮機基本相同,只是由於氣體流速較低,壓力變化不大,一般不需要考慮氣體比容的變化,即把氣體作為不可壓縮流體處理。通風機與風機的關係:風機是我國對氣體壓縮和氣體輸送機械的習慣簡稱,通常所說的風機包括通風機,鼓風機,壓縮機以及羅茨鼓風機,但是不包括活塞壓縮機等容積式鼓風機和壓縮機。通風機是風機的一種產品類型,但人們通常把通風機筒叫為風機,既通風機是風機的另外一種叫法。

產品分類

按氣流方向

通風機 通風機
通風機 通風機
通風機 通風機
通風機 通風機

橫流通風機 橫流通風機

按氣體流動方向的不同,通風機主要分為離心式、軸流式、斜流式和橫流式等類型。

離心式通風機

動力機(主要是電動機)驅動葉輪在蝸形機殼內鏇轉,空氣經吸氣口從葉輪中心處吸入。由於葉片對氣體的動力作用,氣體壓力和速度得以提高。氣體在離心力作用下沿著葉道甩向機殼,從排氣口排出。氣體在葉輪內的流動主要是在徑向平面內,故又稱徑流通風機。離心通風機主要由葉輪和機殼組成(圖1)小型通風機的葉輪直接裝在電動機上;中、大型通風機通過聯軸器或皮帶輪與電動機聯接。葉輪經靜平衡或動平衡校正才能保證通風機平穩地轉動。按葉片出口方向的不同,葉輪分為前向、徑向和後向3種型式(圖2)。

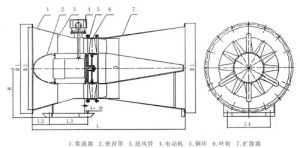

軸流式通風機

當動力機驅動葉輪在圓筒形機殼內鏇轉時,氣體從集流器進入,通過葉輪獲得能量,提高壓力和速度,然後沿軸向排出(圖3)。軸流通風機的布置形式有立式、臥式和傾斜式 3種。小型的葉輪直徑只有100毫米左右,大型的可達 20米以上。小型低壓軸流通風機由葉輪、機殼和集流器等部件組成,通常安裝在建築物的牆壁或天花板上。大型高壓軸流通風機由集流器葉輪流線體機殼、擴散筒和傳動部件組成。葉片越多,風壓越高。 葉片安裝角一般為10°~45°。安裝角越大,風量和風壓越大。

斜流式通風機

又稱混流通風機。在這類通風機中,氣體以與軸線成某一角度的方向進入葉輪,在葉道中獲得能量,並沿傾斜方向流出(圖4)。通風機的葉輪和機殼的形狀為圓錐形。這種通風機兼有離心式和軸流式的特點,流量範圍和效率均介於兩者之間。

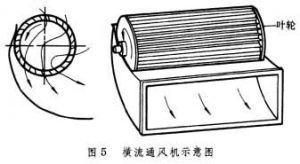

橫流式通風機

具有前向多翼葉輪的小型高壓離心通風機。氣體從轉子外緣的一側進入葉輪,然後穿過葉輪內部從另一側排出(圖5)氣體在葉輪內兩次受到葉片的力的作用。在相同性能的條件下,它的尺寸小、轉速低。與其他類型低速通風機相比,它具有較高的效率。它的軸向寬度可任意選擇而不影響氣體的流動狀態,氣體在整個轉子寬度上仍保持流動均勻。它的出口截面窄而長,適宜於安裝在各種扁平形的設備中用來冷卻或通風。

按壓力高低

1.低壓離心通風機:風機進口為標準大氣條件,通風機全壓PtF≤1kPa的離心通風機。

2.中壓離心通風機:風機進口為標準大氣條件,通風機全壓為1kPa<PtF<3kPa的離心通風機。

3.高壓離心通風機:風機進口為標準大氣條件,通風機全壓為3kPa<PtF<15kPa的離心通風機。

4.低壓軸流通風機:風機進口為標準大氣條件,通風機全壓為PtF≤0.5kPa的軸流通風機。

5.高壓軸流通風機:風機進口為標準大氣條件,通風機全壓為0.5kPa<PtF<15kPa的軸流通風機。

按比例大小

比轉速是指要達到單位流量和壓力所需的轉速。

1.低比轉速通風機(ns=11~30)2.中比轉速通風機(ns=30~60)3.高比轉速通風機(ns=60~81)

按用途分類

按通風機的用途分類,可分為引風機、紡織風機、消防排煙風機等。通風機的用途一般以漢語拼音字頭代表

性能

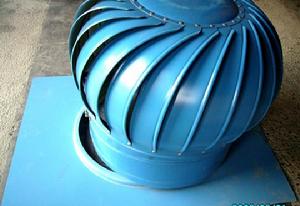

通風機屋頂通風機

通風機的性能參數主要有流量、壓力功率效率轉速。另外,噪聲和振動的大小也是通風機的主要技術指標。流量也稱風量,以單位時間內流經通風機的氣體體積表示。壓力也稱風壓,是指氣體在通風機內壓力升高值,有靜壓動壓和全壓之分。全壓等於通風機出口截面與進口截面上氣流全壓之差;靜壓等於通風機出口截面與進口截面上氣流靜壓之差;動壓是指通風機出口截面上氣流平均速度的動壓。在同一截面上,氣流的全壓等於靜壓與動壓之和。功率是指通風機的輸入功率,即軸功率。通風機有效功率軸功率之比稱為效率。通風機全壓效率可達90%。

流量、風壓、功率和效率等參數之間有一定的函式關係,當其中一個參數發生變化時,其他各量也隨著變化。將它們之間的關係繪成曲線,稱為性能曲線。性能曲線形狀與通風機類型有關。改變通風機的風量和風壓,以滿足使用工況變化的要求稱為性能調節。常用的調節方法有5種。①在進氣管排氣管中安置節流閥或風門控制流量。這種方法最簡單,但調節效果差。②葉輪進口前安置導流器改變氣流方向。③改變通風機轉速。這種方法經濟性能最好,但比較複雜。改變轉速需考慮葉輪強度和電動機負荷條件。④改變葉輪寬度。可使工況改變時,通風機的使用效率變化不大,但比較複雜。⑤改變動葉片安裝角。採用這種方法設備費用最高、維護最複雜,但流量變化範圍大、經濟性好,一般用於大型軸流通風機。

發展趨勢

通風機煤礦地面用抽出式通風

①進一步提高通風機的氣動效率、裝置效率和使用效率,以降低電能消耗;

②用動葉可調的軸流通風機代替大型離心通風機;

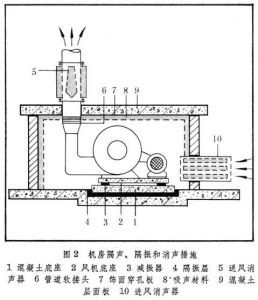

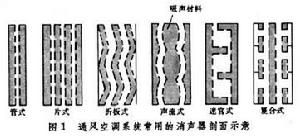

③降低通風機噪聲

④提高排煙、排塵通風機葉輪和機殼的耐磨性;

⑤實現變轉速調節和自動化調節。

發展歷史

通風機已有悠久的歷史。2000多年前,古巴比倫、中國、波斯等國就已利用古老的風車提水灌溉、碾磨穀物。1862年英國的圭貝爾發明離心通風機,其葉輪、機殼為同心圓型,機殼用磚制,木製葉輪採用後向直葉片,效率僅為40%左右,主要用於礦山通風。1880年1880年,人們設計出用於礦井排送風的蝸形機殼,和後向彎曲葉片的離心通風機,結構已比較完善了。1892年法國研製成橫流通風機;1898年1898年,愛爾蘭人設計出前向葉片的西羅柯式離心通風機,並為各國所廣泛採用;19世紀,軸流通風機已套用於礦井通風和冶金工業的鼓風,但其壓力僅為100~300帕,效率僅為15~25%,直到二十世紀40年代以後才得到較快的發展。1935年1935年,德國首先採用軸流等壓通風機為鍋爐通風和引風;1948年,丹麥製成運行中動葉可調的軸流通風機;鏇軸流通風機、子午加速軸流通風機、斜流通風機和橫流通風機也都獲得了發展。

套用

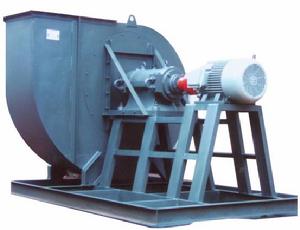

通風機煤粉離心通風機

通風機廣泛地套用於各個工業部門,一般講,離心式通風機適用於小流量、高壓力的場所,而軸流式通風機則常用於大流量、低壓力的情況。

一、鍋爐用通風機

鍋爐用通風機根據鍋爐的規格可選用離心式或軸流式。又按它的作用分為鍋爐通風機—向鍋爐內輸送空氣;鍋爐引風機—把鍋爐內的煙氣抽走。

二、通風換氣用通風機

通風換氣用通風機通風換氣用通風機

這類通風機一般是供工廠及各種建築物通風換氣及採暖通風用,要求壓力不高,但噪聲要求要低,可採用離心式或軸流式通風機。

三、工業爐(化鐵爐、鍛工爐、冶金爐等)用通風機

此種通風機要求壓力較高,一般為2940~14700N/m2,即高壓離心通風機的範圍。因壓力高、葉輪圓周速度大,故設計時葉輪要有足夠的強度。

四、礦井用通風機

它有兩種:一種是主通風機(又稱主扇),用來向井下輸送新鮮空氣,其流量較大,採用軸流式較合適,也有用離心式的;另一種是局部通風機(又稱局扇),用於礦井工作面的通風,其流量、壓力均小,多採用防爆軸流式通風機。

五、煤粉通風機

輸送熱電站鍋爐燃燒系統的煤粉,多採用離心式風機。煤粉通風機根據用途不同可分兩種:一種是儲倉式煤粉通風機,它是將儲倉內的煤粉由其側面吹到爐膛內,煤粉不直接通過風機,要求通風機的排氣壓力高;另一種是直吹式煤粉通風機,它直接把煤粉送給爐膛。由於煤粉對葉輪及體殼磨損嚴重,故應採用耐磨材料。

常見問題

通風機的耐磨性能和耐磨處理:由於大量通風機套用於工廠、礦井、隧道等的通風和排塵等,所以風機的葉輪和機殼都有不同程度的磨損,在一些地方直接影響到生產的順利進行,因此對通風機的耐磨性能有著很高的要求。

常用的耐磨處理有堆焊,噴塗,噴焊、塗覆高分子耐磨材料等,可以相對延長通風機的使用壽命。近幾年我國從國外引進一種有效的耐磨處理方法,就是在葉輪或蝸殼便面貼上或者鑲嵌耐磨陶瓷,由於耐磨陶瓷有良好的耐磨性能,可以大大提高分機的耐磨性能。並且貼上了耐磨陶瓷片的通風機維護方便,所以在我國相關行業得到了廣泛的推廣套用。

解決方案

通風機磨損類故障則多使用高分子耐磨材料,多是指高分子複合材料而言,主要用於通風機傳動部位磨損的修復,因材料具有更強的粘著力和抗壓強度,可以做到設備免拆卸,免機加工修復,較傳統方法更具優勢,避免了堆焊的熱應力影響及噴塗技術要求高的弊端。同時由於高分子複合材料具備金屬欠缺的退讓性,可以很好的吸收通風機的衝擊振動,避免了二次磨損,在解決通風機傳動部位磨損故障的套用中日趨成熟。
