在一個電子管的殼內裝有兩個以上電極系統,每個電極系統各自獨立通過電子流,實現各自的功能,這種電子管稱為複合管。複合管是指用兩隻或多隻三極體按一定規律進行組合,等效成一隻三極體,複合管又稱達林頓管。複合管分為兩類:一類是普通型複合管,內部無保護電路,像2W以下的中、小功率複合管多屬此類;另一類內部帶保護電路,大功率複合管便屬此類。複合管的組合方式,即電路有四種接法:如右圖所示。正常時,正向電阻值(測NPN管時,黑表筆接發射極E,紅表筆接集電極C;測PNP管時,黑表筆接集電極C,紅表筆接發射極E)應為5~15kΩ(BU932R為7kΩ),反向電阻值應為無窮大,否則是該管的C、E極(或二極體)擊穿或開路損壞。

簡介

複合管複合管

在一個電子管的殼內裝有兩個以上電極系統,每個電極系統各自獨立通過電子流,實現各自的功能,這種電子管稱為複合管。複合管是指用兩隻或多隻三極體按一定規律進行組合,等效成一隻三極體,複合管又稱達林頓管。具體接法如下,以兩個相同極性的三極體為例,前面為三極體集電極跟後面三極體集電極相接,前面為三極體射極跟後面三極體基極相接,前面三極體功率一般比後面三極體小,前面三極體基極為達林頓管基極,後面三極體射極為達林頓管射極,用法跟三極體一樣,放大倍數是兩個三極體放大倍數的乘積。

特點

複合管複合管

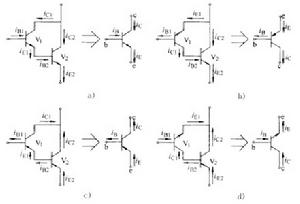

複合管的組合方式,即電路有四種接法:如右圖所示。(a)NPN+NPN→NPN(b)PNP+PNP→PNP(c)NPN+PNP→NPN(d)PNP+NPN→PNP。前二種是同極性接法,後二種是異極性接法。異極性接法,以NPN+PNP為例。設前一三極體T1的三極為C1B1E1,後一三極體T2的三極為C2B2E2。達林頓管的接法應為:C1B2應接一起,E1C2應接一起。等效三極體CBE的管腳,C=E1,B=B1,E=E1(即C2)。等效三極體極性,與前一三極體相同。即為NPN型。PNP+NPN的接法與此類同。

複合管具有如下特點:

(1)複合管的導電類型取決於前一隻管子:即iB向管內流者等效為NPN管,如圖中的a、d所示。iB向管外流者等效為PNP管,如圖b、c所示。

(2)複合管的電流放大係數β≈β1β2…。

(3)組成複合管的各管各極電流應滿足電流一致性原則,即串接點處電流方向一致,並接點處保證總電流為兩管輸出電流之和。

套用

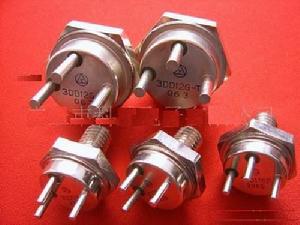

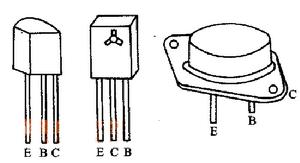

複合管外形電路圖複合管外形電路圖

1、用於大功率開關電路、電機調速、逆變電路。

2、驅動小型繼電器

利用CMOS電路經過達林頓管驅動高靈敏度繼電器的電路,如圖1所示。虛線框內是小功率NPN達林頓管FN020。

3、驅動LED智慧型顯示屏

複合管的四種組合方式複合管的四種組合方式

LED智慧型顯示屏是由微型計算機控制,以LED矩陣板作顯示的系統,

可用來顯示各種文字及圖案。該系統中的行驅動器和列驅動器均可採用高β、高速低壓降的複合管。應注意的是,複合管由於內部由多隻管子及電阻組成,用萬用表測試時,be結的正反向阻值與普通三極體不同。對於高速複合管,有些管子的前級be結還反並聯一隻輸入二極體,這時測出be結正反向電阻阻值很接近;容易誤判斷為壞管,這個請注意。

複合管的分類

複合管分為兩類:一類是普通型複合管,內部無保護電路,像2W以下的中、小功率複合管多屬此類;另一類內部帶保護電路,大功率複合管便屬此類。下表列出了矽NPN型大功率複合管的主要特性參數。

相關解釋

在工具中的解釋

在一個電子管的殼內裝有兩個以上電極系統,每個電極系統各自獨立通過電子流,實現各自的功能,這種電子管稱為複合管。

在學術文獻中的解釋

1、合材料管和金屬管,它們之間的材料定義和材料屬性定義是不同.對複合管的定義是通過金屬材料的本構模型(彈塑性材料)和其失效理論建立各向同性材料模型,通過複合材料的本構關係和失效理論建立了正交各向異性材料模型

2、玻璃鋼夾砂管道是複合材料構成的,通常也稱為“複合管”.與傳統排水管道相比玻璃鋼夾砂管道具有如下特點:1.1耐腐蝕性好,工程壽命長玻璃鋼夾砂管道能抵抗酸、鹼、鹽水、未經處理的污水、腐蝕性土壤或地下水的侵蝕

3、管稱為複合管.常見的複合管有雙二極體、雙二極三極2、電子替的類別按電子管的極數來分,最簡單管、雙二極五極管和雙三極七極管

4、玻璃鋼夾砂管道是複合材料構成的通常也稱為“複合管”.我國1988年開始研製和生產玻璃鋼夾砂管道有自己設計研製的離心澆鑄玻璃鋼夾砂管新工藝和新設備有獨資的美國OWENSCORNING公司夾砂玻璃纖維連續纏繞成型玻璃鋼夾砂管.

*SHS-自蔓燃陶瓷複合鋼管產品用途、技術指標、性能及規格

SHS-自蔓燃陶瓷複合鋼管是新一代耐磨、而蝕工程管道,屬國家“863”高科技計畫產品。廣泛套用於電力、冶金、礦山、煤炭、化工等行業作為運輸砂石、煤粉、灰渣、鋁液等磨削性顆粒物料和腐蝕性物質,是理想的耐磨、耐蝕工程管道。耐磨性比普通鋼管高15倍以上。內表面光滑,液體阻力特性優越。

SHS陶瓷複合鋼管直管技術指標、性能、規格一覽表

序號 鋼管直徑

mm 鋼管壁厚

mm 總壁厚

mm 理論重量

kg/m

1 68 6 9 11.75

7 10.5 13.48

2 10 6 9 12.12

7 10.5 13.29

3 73 6 9 12.68

7 10.5 14.58

4 76 6 9 13.25

7 10.5 15.25

5 83 6 9 14.58

7 10.5 16.79

6 89 6 9 15.72

7 10.5 18.12

7 95 6 9 16.86

7 10.5 19.44

8 102 6 9 18.18

7 10.5 20.99

9 108 8 11 25.25

9 12.5 28.12

10 14 30.94

10 114 8 11 26.77

9 12.5 29.83

10 14 32.83

11 121 8 11 28.54

9 12.5 31.82

10 14 35.4

12 127 8 11 30.5

9 12.5 33.52

10 14 36.93

13 133 8 11 31.57

9 12.5 35.23

10 14 38.83

14 140 8 11 33.33

9 12.5 37.22

10 14 41.03

15 146 8 11 34.85

9 12.5 38.92

10 14 42.93

16 152 8 11 36.36

9 12.5 40.63

10 14 44.82

17 159 8 11 38.13

9 12.5 42.61

10 14 47.03

18 168 8 11 40.4

9 12.5 45.17

10 14 49.87

19 180 8 11 43.43

9 12.5 48.58

10 14 53.66

20 194 8 11 46.97

9 12.5 52.56

10 14 58.08

21 203 8 11 49.24

9 12.5 55.11

10 14 60.92

22 219 8 11 53.28

9 12.5 59.66

10 14 65.97

23 245 10 13.5 74.18

11 15 81.25

12 16 88.26

24 273 10 13.5 83.02

11 15 90.97

12 16 98.86

25 299 10 13.5 91.22

11 15 100.00

12 16 108.71

26 325 10 13.5 99.43

11 15 109.43

12 16 118.56

27 351 12 15.5 128.41

13 17 138.7

14 18 148.9

28 377 12 15.5 138.25

13 17 149.37

14 18 160.41

29 402 12 15.5 147.72

13 17 159.62

14 18 171.46

30 426 12 15.5 156.81

13 17 169.47

14 18 182.07

31 480 12 15.5 177.27

14 18 205.93

16 20 234.34

32 500 12 15.5 184.84

14 18 214.77

16 20 244.44

33 530 12 15.5 196.21

14 18 228.02

16 20 259.59

34 630 12 15.5 234.09

14 18 272.00

16 20 310.09

註: Note:

1、本表鋼管規格參用標準 GB8163-87,材質為10#、20#鋼。

2、其餘規格可根據用戶需求生產。

3、複合層厚度通常為3-8㎜

4、SHS自蔓燃陶瓷複合板、環及其異形製品根據用戶要求進行生產

5、本公司其它產品:SHS複合管接頭、膨脹節、高中低耐熱、耐 蝕、耐磨離心鑄管、管件產品和異行鑄件

鋁塑複合管套用

複合管複合管

鋁塑複合軟管廣泛套用於牙膏、果醬、顏料、鞋油、食品、黏合劑、奶液、果醬、調味劑膏、化妝品、膠粘劑、鞋油、顏料及染髮劑等行業產品的包裝

複合風管系統使用之複合板材是由具有良好阻燃性的泡沫原料,採用高溫連續滾壓生產工藝、雙面復貼鋁箔而成。所製成之風管, 具有保溫功能、降噪音、輕盈、堅固、阻燃、整潔美觀、拆裝容易、清洗方 便,特別適用於對衛生環保要求高的場所。加之推出成套預製成型的組合風 管,囊括常用百多種各款規格、尺寸供選擇採用。按設計需要組合配搭,安 裝容易,每段管接口用法蘭插條連線,省卻現場製作風管之煩復,縮短施工 時間、降低成本,減少施工占地。

環保空調複合風管跟傳統金屬材料風管的優勢

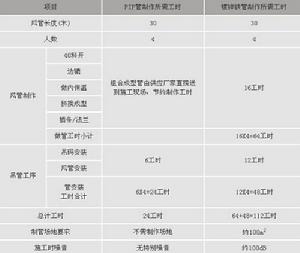

複合風管優勢複合風管優勢

1.降低冷負荷,它采 用具有出色保溫絕熱性能的聚氨酯緊密蜂房結構板材加工成型,每段風管分段連線的設計可確保其連線緊密,無滲漏。

2.憑藉其超乎想像的輕質以及法蘭連線系統,組合成型風管系統比傳統金屬板風管,大大地節省了安裝時間。

3.業內金屬板風管制作和安裝人工昂貴,同時金屬板風管還必須加裝保溫隔熱層,組合成型風管系統就經濟實惠得多。

4.複合風管系統超輕的重量以及容易拆裝的特性令其清洗非常簡便容易。而其表面的鋁箔浮飾確保高衛生的標準。

5.對比加了保溫的金屬風管輕4-5倍

檢測方法

複合管複合管

1.普通複合管的檢測方法

普通複合管內部由兩隻或多隻電晶體的集電極連線在一起複合而成,其基極B與發射極E之間包含多個發射結。檢測時可使用萬用表的R×1k或R×10k檔來測量。

測量複合管各電極之間的正、反向電阻值。正常時,集電極C與基極B之間的正向電阻值(測NPN管時,黑表筆接基極B;測PNP管時,黑表筆接集電極C)值與普通矽電晶體集電結的正向電阻值相近,為3~10kΩ之間,反向電阻值為無窮大。而發射極E與基極B之間的的正向電阻值(測NPN管時,黑表筆接基極B;測PNP管時,黑表筆接發射極E)是集電極C與基極B之間的正、反向電阻值的2~3倍,反向電阻值為無窮大。集電極C與發射極E之間的正、反向電阻值均應接近無窮大。若測得複合管的C、E極間的正、反向電阻值或BE極、BC極之間的正、反向電阻值均接近0,則說明該管已擊穿損壞。若測得複合管的BE極或BC極之間的、反向電阻值為無窮大,則說明該管已開路損壞。

2.大功率複合管的檢測

大功率複合管在普通複合管的基礎上增加了由續流二極體和泄放電阻組成的保護電路,在測量時應注意這些元器件對測量數據的影響。

用萬用表R×1k或R×10k檔,測量複合管集電結(集電極C與基極B之間)的正、反向電阻值。正常時,正向電阻值(NPN管的基極接黑表筆時)應較小,為1~10kΩ,反向電阻值應接近無窮大。若測得集電結的正、反向電阻值均很小或均為無窮大,則說明該管已擊穿短路或開路損壞。

用萬用表R×100檔,測量複合管發射極E與基極B之間的正、反向電阻值,正常值均為幾百歐姆至幾千歐姆(具體數據根據B、E極之間兩隻電阻器的阻值不同而有所差異。例如,BU932R、MJ10025等型號大功率複合管B、E極之間的正、反向電阻值均為600Ω左右),若測得阻值為0或無窮大,則說明被測管已損壞。

用萬用表R×1k或R×10k檔,測量複合管發射極E與集電極C之間的正、反向電阻值。正常時,正向電阻值(測NPN管時,黑表筆接發射極E,紅表筆接集電極C;測PNP管時,黑表筆接集電極C,紅表筆接發射極E)應為5~15kΩ(BU932R為7kΩ),反向電阻值應為無窮大,否則是該管的C、E極(或二極體)擊穿或開路損壞。

注意事項:

某些改進型複合管還在R1、R2各並聯一隻二極體D2、D3,當B-E之間加反向電壓時,測出的就不是(R1+R2)電阻之和,而是兩隻二極體的正向壓降之和(VF2+VF3)。

其他定義

鋁塑複合管為鋁塑複合壓力管(對、搭接焊)、內層焊接型鋁塑複合管、外層焊接型鋁塑複合管的總稱 。鋁塑複合管是一種集金屬與塑膠優點為一體的新型管材。

不鏽鋼或碳鋼複合管,是由不鏽鋼與優質碳素結構鋼,經高科技同步複合焊接而成,產品兼具不鏽鋼卓越美觀的華麗外表,抗腐蝕性能和碳素鋼結構強度大的諸多突出優點,與純不鏽鋼管相比,節約了成本,增加了強度。
