衛星電視接收機是指將衛星降頻器LNB輸出信號轉換為音頻視頻信號或者射頻信號的電子設備。模擬衛星電視接收機--接收的是模擬信號,目前因為大部分信號均已經數位化,基本已經絕跡。數字衛星電視接收機--接收的是數位訊號,是目前比較常用的接收機,又分插卡數字機、免費機、高清機等。一台最基本的衛星電視接收機,通常應包括以下幾個部分:電子調諧選台器、中頻放大與解調器、圖像信號處理器、伴音信號、解調器、前面板指示器、電源電路。插卡數字機還包括卡片接口電路等。需要注意的是,此設備為違禁品。

基本信息

分類

衛星接收機的種類很多,可分為模擬衛星接收機、數字衛星接收機和多功能衛星接收機,此外還有數字衛星接收卡(盒)。模擬衛星接收機是早期為接收衛星上發射的模擬節目而設計的,如東芝TSR—C4工程機、松下TU一BS207型BS衛星專用機,海電Record8200等。

基本概念

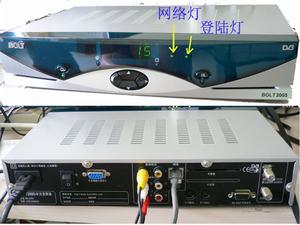

衛星電視接收機衛星電視接收機

衛星電視接收機是指將衛星降頻器LNB輸出信號轉換為音頻視頻信號或者射頻信號的電子設備。

主要分類

衛星電視接收機衛星電視接收機

模擬衛星電視接收機--接收的是模擬信號,目前因為大部分信號均已經數位化,此類機基本已經絕跡。

數字衛星電視接收機--接收的是數位訊號,是目前比較常用的接收機,又分插卡數字機,免費機,高清機等。

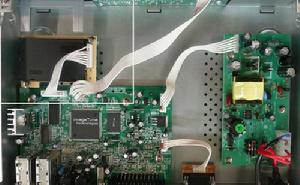

電路組成

衛星電視接收機衛星電視接收機

一台最基本的衛星電視接收機,通常應包括以下幾個部分:電子調諧選台器、中頻放大與解調器、圖像信號處理器、伴音信號解調器、前面板指示器、電源電路。插卡數字機還包括卡片接口電路等

1、電子調諧選台器。其主要功能是從950-1450MHz的輸入信號中選出所要接收的某一電視頻道的頻率,並將它變換成固定的第二中頻頻率(通常為479.5MHz),送給中頻放大與解調器。

2、中頻AGC放大與解調器。這將輸入的固定第二中頻信號濾波、放大後,再進行頻率解調,得到包含圖像和伴音信

衛星電視接收機衛星電視接收機

號在內的複合基帶信號,同時還輸出一個能夠表征輸入信號大小的直流分量送給電平指示電路。

3、圖像信號處理器。它從複合基帶信號中分離出視頻信號,並經過去加重、能量去擴散和極性變換等一系列處理之後,將圖像信號還原並輸出。

4、伴音解調器。它從複合基帶信號中分離出伴音副載波信號,並將它放大、解調後得到伴音信號。

5、面板指示器。它將中頻放大解調器送來的直流電平信號進一步放大後,用指針式電平表、發光二極體陳列式電平表或數碼顯示器,來顯示接收機輸入信號的強弱和品質。

7、電源電路。它將市電經變壓、整流、穩壓後得到的多組低壓直流穩壓電源,為本機各部分及室外單元(高頻頭)供電。

種類

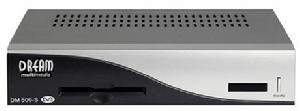

DM8000高清衛星電視接收機DM8000高清衛星電視接收機

如今數位電視已經成為家喻戶曉的廣播傳輸方式,大多城市裡的朋友都有了“機頂盒”,用模擬電視收看數位電視了。一個小盒子,價值三五百塊,甚至要三千塊,掂在手裡感覺很單溥,憑這個盒子就能看數位電視?殊不知,這個盒子裡的學問還真不少,單說它的種類罷,各位煤友也好,初來乍見的朋友也好,也就能見過其中的幾種吧。

衛星電視接收器,俗稱機頂盒,就是電視機頭頂的盒子。既然說“現在”數字衛星電視接收器基本普遍了,那么“過去”用的是什麼呢,當然是模擬衛星電視接收器了。當年的地面、有線電視傳輸的是模擬信號,最早的衛星電視傳輸的也是模擬信號。跟數位訊號相比,模擬信號很容易受干擾,所以圖像質量不好,而且模擬信號對頻帶資源的利用率低,一顆衛星傳輸的模擬節目數量少;數位訊號就比較穩定,圖像質量高,頻帶資源利用率高,傳送節目比較多。燒友們都知道,我們國內的衛星電視全都是數字傳輸的。而且自從中星9號上天以來,國內機頂盒企業發展蒸蒸日上。去年年底廣電總局的競標,就引出了三十多家勢力不凡的企業,各企業都有很多名目的衛星電視接收器。

咱看看數字衛星電視接收器的種類,有免費衛星電視接收器、條件衛星電視接收器、數字工程機、組合一體機,還有數字衛星接收卡(盒)等等。

免費衛星電視接收器

所謂“免費”和“條件”是針對它們接收的信號而言的。免費衛星電視接收器是接收免費衛視節目的,免費的信號當然就是沒有密碼的,可以隨時接收。比如同洲CDVB3188、卓異ZY5518E等等,這種衛星電視接收器的品牌、型號很多。

條件衛星電視接收器

DM518-S 衛星電視接收器DM518-S 衛星電視接收器

條件衛星電視接收器比免費衛星電視接收器多了一套CAM系統,可以接收加密了的衛視節目。CAM是Conditional Access Module的縮寫,是條件接收模組。CAM分兩個部分,一部分是裝在衛星電視接收器上的插卡座和驅動電路接口,還有相應的解密程式,另一部分就是接收卡。接收卡,燒友們都用過吧,就像過去網通的IC電話卡一樣,也有相似的金屬觸點,接收卡插入衛星電視接收器的插卡座里,符合其中的解密程式,就可以收看電視節目了。

CAM系統的解密程式不是唯一的,電視節目加密系統有很多,市場上出現比較多的有法國電信公司Vaiccess(維莎)系統、荷蘭愛迪德公司Lrdeto(愛迪德)系統、德士耐威信公司Nagravision(南瓜)系統等。

CAM的接口也不是一樣的,按照接口的可以分為:普通機、專用機、免卡機、模組機等。

1、普通條件衛星電視接收器(CA)俗稱卡機。它用的是普通的插卡座接口,加密系統的軟體(Firmware)是安裝在衛星電視接收器的FLASH ROM(快閃儲存器)里的。有的卡機可以通過RS232串口和電腦連線,刷新安裝系統的Firmware;也有在快閃儲存器里安裝兩個、三個甚至多個系統的,所以又有雙系統卡機、多系統卡機。比如比較早的PROSAT(百勝)3900是單系統卡機;Kevin268是雙系統卡機,能解密維莎系統和愛迪德系統;航科TV4300是多系統卡機,能解密維莎系統、愛迪德系統和南瓜系統。

2、專用機是專門接收某一顆衛星上的加密系統節目的衛星電視接收器。它的操作性差,但音視頻性能很好,很穩定。比如DTH310是鳳凰衛視電視台專用機,NOKIA(諾基亞)8830S是146°E菲律賓夢幻系統專用機,同洲CDTV8800HD是央視高清專用衛星電視接收器。

3、免卡機是把CAM設備預先安裝在衛星電視接收器里,包括軟體解密系統,不用插卡也能看加密的衛視節目。免卡機里有多個加密系統的信息,還有軟解碼程式,而且用收視卡能收到節目的Provider ID(運營商地址碼)、Key ID(運營商ID碼)、Key(8位元組密碼)等數據信息也都寫入衛星電視接收器里。收看加密節目的時候,衛星電視接收器只要調出相應的Key值解密就行了。比如VS能解密維莎(V1)系統、愛迪德(L1)系統、南瓜(N1)系統、SECA系統和Beta系統等。

4、模組機是在卡機的基礎上增加了PCMCIA標準電腦接口CI(公共接口)設備,就成了CI CAM。這個PCMCIA是獨立的板塊,可以在同一個卡機上換插很多種不同解密系統的模組,相當於很多種單系統卡機;但是沒有模組的卡機,只是免費衛星電視接收器。過去模組大多是單系統模組,有紅模組、黑模組、Irdetto模組等等;後來出現雙系統模組,如今大多是多系統模組,比如All-CAM模組、BLOKER模組、Free-CAM模組、Joker模組、Magic模組等。

數字工程機

可能不太常見數字工程機,只有在有線電視(CATV)工程前端系統里才用的數字衛星電視接收器,俗稱數字工程機,或者也叫數字衛星IRD(Integrated Receiver Decoder,綜合接收解碼器),比普通衛星電視接收器大,都是19英寸的機箱。

工程機的特殊功能

1、圖文接收功能,可以接收股票行情的圖文信息,北京加維PBIDVR-1000就是這樣的衛星電視接收器。

2、TS流輸功能,可以接收免費衛視節目或配合CI卡接收加密衛視節目的同時,輸出衛視節目的傳輸流(TS)和音視頻信號,這就是廣泛用於數字有線電視台的工程衛星電視接收器。比如九洲的DVS-2018AS。

3、臨頻調製輸出功能,把衛星電視接收器和臨頻調製器合二為一,可以直接用在有線電視前端。比如TDR-6080T。

組合一體機

組合一體機,顧名思義,就是組合在一起的衛星電視接收器。比如如今市場上有數模一體機、DVB-S/T一體機、DVR/DVB一體機、DVD/DVB一體機等。

1、數模一體機(Digital/Analog Satellite Receiver)就是數字和模擬解碼電路的組合,用一個高頻頭,就能接收數字或模擬衛視節目。如今可能已經沒有人用了,畢竟國內沒有模擬衛星信號了。比如柏衛DSR-2200。

2、DVB-S/T一體機就是數字衛星電視接收器和數字地面衛星電視接收器的組合,能兼容兩在數字接收系統,俗稱Combo(康寶)衛星電視接收器。比如百勝7885。也有DVB-S/T/C一體機,還可以選擇接收數字有線電視。

3、DVR-DVB一體機就是數字視頻錄像機或數字硬碟錄像機和數字衛星電視接收器的組合。比如DreamBox DM7000S。

數字衛星接收卡(盒)

很早的時候,就有用電腦接收衛視節目了,數字衛星接收卡(盒)就是解決這個問題的。它和電腦連線,通過內置式PCI衛星接收卡或外置式USB衛星接收盒,用電腦中安裝的軟體接收衛視節目或IP信息等多媒體信息。

1、PCI衛星接收卡,像獨立顯示卡、音效卡一樣只要安插在電腦主機板的擴展插槽上,在電腦中安裝相應的軟體,就可以直接利用CPU控制接收卡信道傳輸流,以及解復用和解碼。而用用電腦接收衛視節目,可以實時錄像、定時錄像,還可以多頻道同時預覽,甚至可以進行時間平移操作。很精通電腦的燒友都喜歡這種接收裝置。

2、USB衛星接收盒,就像外置網卡一樣,可以直接通過USB(通用串列匯流排)接口連線電腦,之後的操作就跟接收卡一樣了。如PINNACLEPCTV400E。其實也有用USB跟電腦連結的衛星電視接收器,可以直播把解碼之後的衛視節目傳給電腦播放。如NEOTION Box 1000。

系統原理

簡介

衛星電視預覽衛星電視預覽

數字衛星電視是近幾年迅速發展起來的,利用地球同步衛星將數字編碼壓縮的電視信號傳輸到用戶端的一種廣播電視形式。主要有兩種方式。一種是將數位電視信號傳送到有線電視前端,再由有線電視台轉換成模擬電視傳送到用戶家中。這種形式已經在世界各國普及套用多年。另一種方式是將數位電視信號直接傳送到用戶家中即:Direct to Home(DTH)方式。美國Direct TV公司是第一個套用這一技術

的衛星電視營運公司。與第一種方式相比,DTH方式衛星發射功率大,可用較小的天線接收,普通家庭即可使用。同時,可以直接提供對用戶授權和加密管理,開展數位電視,按次付費電視(PPV),高清晰度電視等類型的先進電視服務,不受中間環節限制。此外DTH方式還可以開展許多電視服務之外的其他數字信息服務,如INTERNET高速下載,互動電視等。

DTH在國際上存在兩大標準,歐洲的標準DVB-S和美國標準DigiCipher。但DVB標準逐漸在全球廣泛套用,後起的美國DTH公司Dish Network也採用了DVB標準。

組成

一個典型的DTH系統由六個部分組成:

1)前端系統(Headend)

前端系統主要由視頻音頻壓縮編碼器,復用器等組成。前端系統主要任務是將電視信號進行數字編碼壓縮,利用統計復用技術,在有限的衛星轉發器頻帶上傳送更多的節目。DTH按MPEG-2標準對視頻音頻信號進行壓縮,用動態統計復用技術,可在一個27MHz的轉發器上傳投啻?0套的電視節目。

2)傳輸和上行系統(Uplink)

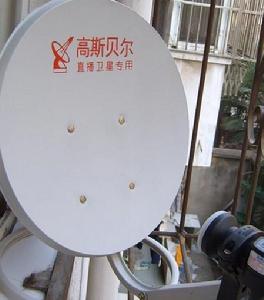

接收機接收機

傳輸和上行系統包括從前端到上行站的通信設備及上行設備。傳輸方式主要有中頻傳輸和數字基帶傳輸兩種。

3)衛星(Satellite)

DTH系統中採用大功率的直播衛星或通訊衛星。由於技術和造價等原因,有些DTH系統採用大功率通訊衛星,美國和加拿大的DTH公司採用了更為適宜的專用大功率直播衛星(DBS)。

4)用戶管理系統(SMS)

用戶管理系統是DTH系統的心臟,主要完成下列功能:小編推薦

A. 登記和管理用戶資料。

B. 購買和包裝節目。

C. 制定節目記費標準及用戶進行收費。

D. 市場預測和行銷。

用戶管理系統主要由用戶信息和節目信息的資料庫管理系統以及解答用戶問題,提供多種客戶服務的Call Center構成。

5)條件接收系統(CA)

條件接收系統有兩項主要功能:

A. 對節目數據加密。

B. 對節目和用戶進行授權。

國際上DTH系統所採用的條件接收系統主要有:美國NDS,以色列Irdeto,法國Via Access,瑞士Nagra Vision等。

美國Direct TV公司以及採用Direct TV技術的加拿大Star Choice公司使用的是NDS條件接收系統;美國Dish Network(Echostar)公司以及採用Echostar技術的加拿大Bell ExpressVu公司使用的是Nagra Vission條件接收系統。

6)用戶接收系統(IRD)

DTH用戶接收系統由一個小型的碟形衛星接收天線(Dish)和綜合接收解碼器(IRD)及智慧卡(Smart Card)組成。

IRD負責四項主要功能:

A. 解碼節目數據流,並輸出到電視機中。

B. 利用智慧卡中的密鑰(Key)進行解密。

C. 接收並處理各種用戶命令。

D. 下載並運行各種套用軟體。

DTH系統中的IRD已不是一個單純的硬體設備,它還包括了作業系統和大量的套用軟體。較成功的IRD作業系統是Open TV。美國Dish Network公司已開始逐步升級用戶的IRD為Open TV系統。

同步衛星

地球同步衛星就是在離地面高度為35786公里的赤道上空的圓形軌道上繞地球運行的人造衛星。其角速度和地球自轉的角速度相同,繞行方向一致,與地球是相對靜止的。

饋源的功能

衛星電視接收機衛星電視接收機

饋源又稱波紋喇叭。主要功能有倆個:一是將天線接收的電磁波信號收集起來,變換成信號電壓,供給高頻頭。二是對接收的電磁波進行極化。

高頻頭的功能

高頻頭又稱低噪聲降頻器(lnb)。其內部電路包括低噪聲變頻器和下變頻器,完成低噪聲放大及變頻功能,既把饋源輸出的4GHz信號放大,再降頻為950-2150MHz第一中頻信號。

衛星天線的種類

衛星天線的種類

衛星天線通常由拋物面反射板與放置在拋物面凹面鏡焦點處的饋源和高頻頭組成。KU頻道多採用饋源一體化高頻頭。按饋源及高頻頭與拋物面的相對位置分類,有前饋式(又稱中心饋源式)、偏饋式以及後饋式。前饋、偏饋式多用於接受,後饋套用於發射。

天線的選擇

衛星接收天線的增益是重要參數之一,且增益與天線口徑有關。口徑越大,增益越高。天線的波束細如線狀,要求天線的精度與表面平滑光潔度越高越好。一般的天線拋物面為板狀及網狀,顯然板狀拋物面要比網狀拋物面增益要高,而板狀整體拋物面又要比分瓣拼裝拋物面增益要高。

IRD

衛星電視接收天線IRD(Intergrated Receiver Decoder)是指綜合解碼衛星接收機。

數字IRD與模擬IRD的對比

數字IRD比模擬IRD有如下優點:

1. 數字IRD 接受的圖像基本與傳送端一致;

2. 完全消除色亮干擾、微分增益和微分相位失真引起的圖像畸變;

3. 長距離數字傳輸不會產生噪聲積累;

4. 便於加工處理、保存、多工制和加密處理;

5. 節約頻譜資源。

如果說數字IRD有缺點的話,就是價格略高於模擬IRD。

選購

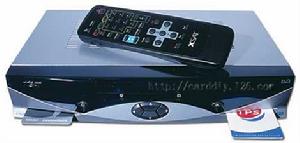

衛星電視接收機衛星電視接收機

選購數字衛星接收機,除了通常注意的因素,如技術指標、外形、質量、

價格及售後服務之外,以下問題應慎重考慮:

(1) 選低門限值的,才能保證在弱信號、小口徑天線接收,在一隻高頻頭進行雙星接收或多隻高頻頭配一副天線接收等條件下獲得滿意效果。

(2) 有PID碼添加設定,至少有PID碼修改方式的,才能保證成功收視PID碼節目。

(3) 選有DISEQC開關的,才能保證在一機多星接收中發揮出色水平。

(4) 選接口齊全的,如兩路AV輸出、S端子、RS-232等,才能適應不同需要,並為升級打下基礎。

(5) 選頻道足夠多的,如 250個以上,才能擴大收視內容。

(6) 選有讀卡裝置的,有利於全方位搜尋衛星位置,尋找不同衛星上的衛視節目。

記憶功能

衛星電視接收機衛星電視接收機

IRD的斷電記憶功能對用戶是十分重要的。簡易的

檢驗方法是:將IRD正常接收某一頻道節目的活動畫面時,關掉電源,過十分鐘後再開機,看其是否仍然接收在已調好的節目頻道上。如果是,則該IRD具有斷電記憶功能。這裡選擇節目的活動畫面,是為了避免誤判。

切換功能

(1) 直觀法:看是否能直接收看水平和垂直極化衛星節目。

(2) 三用表測量法:用三用表檢查IRD供給LNB電壓是否可以變換;要求的變化範圍:12—20V。但一般只要有14—18V切換,就可收到水平和垂直兩種極化的衛星節目。

解調門限

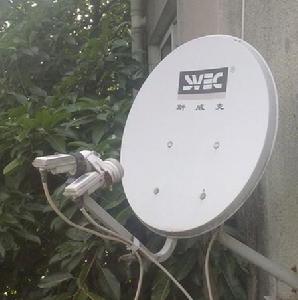

接收機接收機

在不具備測量條件時,用比較法可判斷IRD的解調門限。方法是:

(1)將一台已檢測的IRD和一台待檢測的IRD接在同一天線下來的功分器上,都調到同一套衛星節目上(要有活動畫面和伴音),並處於正常工作狀態。

(2)緩慢改變天線方位角(即改變C/N),觀察兩台!RD解出的畫面是否出現方塊效應(馬賽克),伴音有無失真或中斷現象,比較兩台IRD出現的誤碼情況則可判斷它們解調門限的優劣。

衛星接收天線的焦距如何計算

衛星接收天線的焦距,是指拋物面天線中心頂點與平行電磁波信號反射匯聚的焦點之間的距離。用F表示焦距,其計算公式為:

F=R*R / 4H (m)

式中:R為拋物面天線的面半徑(m),H為拋物面天線的深度(m)。

對於前饋式拋物天線,焦距是由緊固在天線與波紋槽饋源上的三根支撐桿來確定的。用該公式可以驗證產品及安裝技術的優劣。

如何計算衛星接收天線的方位角、仰角和高頻頭極化角

已知:E0 為衛星地面站經度,N0 為衛星地面站緯度,E1為衛星定點軌道位置經度,FW為接收天線的方位角,YJ為接收天線的仰角,JH為高頻頭的極化角,則

FW=tg-1[{cos(E1-E0)×cos(N0)-0.15127}/SQR{1-(cos(E1-E0)×cos(N0))× (cos(E1-E0)×cos(N0))}]

YJ =tg-1{tg(E1-E0)/sin(N)}

JH=tg-1{SIN(E1-E0)/ tg(N0)}

若FW=0,表示衛星位於正南方向;FW<0,表示衛星位於正南偏東方向;FW>0,表示衛星位於正南偏西方向。

雜波

接收衛星節目雜波大,常見的原因有:

(1)接收天線未對準衛星,使信號過弱。應先左右調整,找到圖像最好、雜波最小的位置,再上下移動,固定在沒有雜波的位置。

(2)高頻頭頻率漂移引起中頻信號偏移,放大量下降。應調整其本振頻率,讓雜波消失。

(3)在大雨、大雪、大霧天氣,信號(尤其是Ku波段)受到衰減造成。待雨雪過後會恢復正常。

此外,如選用天線的口徑偏小,使接收信號減弱亦會造成雜波。選購時應考慮衛星轉發器的功率大小,若功率小,則套用較大口徑,並應留有適當餘量。亦可選用低噪聲高增益優質高頻頭。

如何利用噪點來判斷故障原因

接收模擬衛星信號時,如果收到圖像,且噪點較多,則可根據噪點狀況來判斷故障原因。具體來說,即:當畫面上全是黑噪點時,說明接收機頻率偏高,應調低之;當畫面上全是白噪點時,說明接收機頻率偏低,應調高之;如畫面上黑白噪點較多,可能是高頻頭的安裝、焦點、極化、方位角和仰角調整不當,或天線方向有建築物、樹木等遮擋物,應以解決。

LNB損壞的原因有哪些

KU Band LNBKU Band LNB

LNB是長期工作在露天的有源電子部件,產生故障的原因有慢性的,如雨水鏽蝕,也有瞬間的,如雷擊、浪涌(電壓和電流)衝擊。

雨水鏽蝕:長期日曬雨淋的LNB,如密封盒密封性能不良,易滲水,產生接觸不良直至損壞。所以不能隨便拆卸,最好外加防護罩。

雷電擊壞:這是常見的現象,尤其是在多雷地區、多雷季節,必須做好天饋系統的防雷措施。

浪涌電壓、電流衝擊:在供電電壓波動較大的地區,在室內設定的交流穩壓器和電源進線的質量及布局有問題時,則常會發生浪涌衝擊損壞。這可用萬用表測量LNB輸出接口的正反向阻值判斷。

為什麼接收機會出現無衛星信號現象

根據接收機結構原理分析,出現沒有衛星接收信號的問題,主要有以下幾種情況:

1.接收天線的高頻頭與接收機之間的同軸電纜接觸不良,造成信號中斷。

2.衛星天線高頻頭上的變頻器是需要外部供電才能工作,一般是由衛星接收機提供(例如一般接收機通電後其信號輸人口有18V電壓輸出,可作為變頻器的工作電壓)。當一個接收天線都使用功率分配器同時接幾台衛星接收機時,而功率分配器只有一個連線埠是饋電輸人口,因此要確保與該饋電口連線的接收衛星必須長期工作,否則將收不到衛星節目。

3.接收機內部高頻頭供電電路出現故障。

接收弱信號時,模擬與數字系統有何不同

接收模擬弱信號時,畫面表現為圖像上有黑或白噪點,信號越弱,圖像越弱且越不穩定,甚至沒有圖像,只有噪點以及雜音。但當接收數字弱信號,且低於數字接收機的門限值時,螢幕顯示無圖像或只有馬賽克畫面。

接收衛星節目質量差是何原因

在收看衛星電視節目時,出現信號不穩,畫面有“馬賽克”,聲音斷斷續續等質量差的現象,常見的原因有:

(1)由於信號強度處於臨界接收狀態所致,可重新調整天線方位,增強信號,同時要精確調整極化角,改善接收效果。

(2)接收機工作一段時間,因散熱條件差而過熱,造成誤碼而出現黑畫面或馬賽克。

只要有足夠散熱空間,或者用空調和風扇降溫則可恢復正常。

為何衛星節目圖像好而聲音出現沙啞斷續現象

接收衛星節目圖像好而聲音出現沙啞斷續現象,其主要原因是;伴音解調器的頻率漂移,或者射頻調製器6.5MHz副載波偏移。對於前者,音頻和射頻輸出均不正常;而後者,則是音頻輸出正常而射頻輸出失真。需重新調整相應的頻率到正常狀態。

為什麼雨天接收KU信號效果變差

Ku信號被雨(雪、霧)水衰減(俗稱雨衰)的現象,是接收衛星電視節目時經常遇到的問題,雨量越大,接收效果越差。一般來說,中雨(3-15 mm/h)以下,輕則使圖像受干擾,嚴重時出現馬賽克畫面;大雨(15-60 mm/h)或大暴雨(60 mm/h以上)會中斷接收。經過反覆測試、對比後發現,造成Ku信號而衰的主要原因,是雨水積聚在天線的反射面和饋源口上,尤其是凝結成水珠後,對Ku信號產生強烈的散射而衰減,使接收效果變差。與之相比,對C波段信號影響不大。

雨衰

1、天線口徑的選擇,在多雨的地方,可把收視某一節目時的極限口徑增加約40% 以減小雨衰的影響。

2、天線應儘量放置在不易淋雨的地方。

3、天線應採取適當的防水措施,例如給高頻頭加上塑膠防水護套,對於1米以下的室外天線,最好用沒有禁止作用的紙箱、塑膠袋加蓋,既可防雨衰,又可防鏽蝕。

條件接收

所謂條件接收系統CAS(Conditional Access System),是指通過分理傳輸合適的控制宇CW(Control Word)到解擾端來控制整個加解擾節目過程的系統,並且僅當某個用戶被授權使用某項節目時,才將解擾控制字傳輸給該特定用戶。加擾和授權管理是組成完整的管理系統,即條件接收系統不可分割的兩部分。

授權管理

授權管理,就是使按規定交納了收視費的授權用戶能看到相應的電視節目,而沒有授權的用戶則無法正常收看,特別是防止非法生產解碼器,防止非授權者破譯解擾信息非法盜看。

條件接收有哪些方式

人工收費方式(被動式)。

自動收費方式(主動式):

一、加/解擾方式:

1.不定址(解密棒); | 基帶處理 | 數碼壓縮

2.定址(授權 ) 模擬 | 振幅處理 數字 | 隨機信號

3.智慧卡,IC卡(前端中心授權) | 時基處理 | 密碼方式

二、不加擾方式:

1.定址關斷。A.部分頻道關斷。B.全部頻道關斷。

2.定址末端加擾(端中心授權)。

區別

術語“加擾”與“加密”,都是對數據流進行密碼處理,但這是兩個不同的概念,應以區別。

加擾(Scrambling),就是改變標準電視信號的特性,以防止非授權者接收到清晰的圖像和伴音。這種改變應在加解擾系統控制下,在傳送端按規定處理。

加密(Encryption),就是在加解擾系統的傳送端,將“與解擾相關的信息”用密碼方式處理後傳送,以防止非授權者直接利用該信息進行解擾。

解擾與解密也是同一回事嗎

和“加擾”與“加密”一樣,相應的“解擾”與“解密”,也是兩個不同的概念

解擾(Descrambling),就是將被加擾的電視信號恢復成標準電視信號。這種恢復是在加解擾系統的控制下,在接收端按規定處理。

解密(Decryption),就是在加解擾系統的接收端,把“與解擾相關的信息’恢復原樣,以供解擾。

術語“加解擾”與‘加解密”都是對數據流進行密碼處理的技術,是CAS重要的組成部分,有密切的聯繫,有技術上相似之處。但在CAS標準中是獨立性很強的兩個部分,也是兩個不同的概念,應予區別。

加解擾(Scrambling-Descrambling)是在傳送端CAS控制下改變或控制被傳送業務(節目)的某些特徵,使未被授權的用戶無法獲取該業務的利益。

加解密(Encryption一Decryption)是在傳送端提供一個加密信息,使被授權的用戶端解擾器能以此對數據解密。該信息受CAS控制,並以加密形式配置在傳輸流信息中以防止非授權用戶直接利用該信息進行解擾,不同的CAS管理和傳送該信息的方法有很大不同。

常用術語

DVB-S是指衛星數字視頻廣播;

DVB-T是指地面數字視頻廣播;

DVB-C是指有線數字視頻廣播。

CA機是指直接插收視卡的接收機,因而不能轉換加密格式,只適用於一種加密系統。如帝霸901、百勝3900、同洲2000E等。

CI機是指通過模組(CAM)轉換加密格式再插收視卡的接收機,適用於多種加密系統。如Strong4355、迪加通611S系列等。

AllCAM是用於多種加密系統的模組,直接與機器主機板連線,外接讀卡器,多用於老機器,如目前流行的9500S上用的模組。

MagicCAM、FreeCam也是用於多種加密系統的模組,通過插槽與機器連線,多用於CI機。

由於AllCam、MagicCam等模組能夠兼容多種系統,其所用的收視卡也必須能夠支持多種系統。常見的FunXin1類檔案就是用於8515卡的寫卡檔案,DS9則是用於876的寫卡檔案,通常都由兩個檔案組成,一個系統檔案和一個數據檔案。

接收機接收機

Analog 模擬信號: 它是一種連續可變的信號,如人的語音、音樂和電視圖像等信號。 早期的衛星通信系統基本上是傳輸的模擬信號。

Apogee (遠地點): 衛星橢圓軌道上距離地球最遠處的點。以圓形軌道環繞地球運行的同步地球衛星 在發射時,首先被送入橢圓軌道的35,888公里的遠地點處,然後點燃衛星上的小型助 推火箭,藉助這個火箭的推力,使衛星進入並一直運行在35,888公里的圓形軌道上。

ATM (Asynchronous Transfer Mode): 異步傳輸模式,是一種在寬頻數字網中使用的,以信元為單位, 在設備間進行信息傳輸的一種方式。在信元載體內可攜帶任何類型的信息 (如視頻、語音、圖像等多媒體數據),可在高速下進行操作。通過ATM交換機 建立源與目的之間設備的連線。當連線建立後,設備之間可進行任何通信。

Attenuation: 衰減,為避免接收機過載而降低輸入信號電平的過程。衰減器是一種 無源器件,通常被置於衛星接收機與同軸電纜之間。在差轉電視系統中, 那些很靠近差轉站的用戶,常常也要用衰減器來降低過強的信號電平。

Azimuth (AZ): 方位角,在跟蹤某一個同步地球衛星時,衛星地面站的拋物面天線在 水平方向上必須轉動的一個角度。對於任何一個地面站來說,只要 知道了所跟蹤的同步衛星的經度,即可確定其天線所應轉動的方位角。

BB (Base Band): 基帶,電視攝像機、衛星電視接收機或錄像機輸出的6MHz頻寬的信號。 只有監視器才能顯示基帶信號。

Beta Format: Beta制式,Beta系統是由索尼公司研製出的一種家用錄像機制式。 這種制式與VHS制式是不兼容的。

Bird Sat: 一種典型的通信衛星,重約數千磅,平均使用壽命為七年,它通常“停”在距地球 35,888公里高空的圓形軌道上。通信衛星的作用似乎象是一個電子反射鏡,轉發著由各個地面 通信網和地面站送去的電話、電視和數據信號,並把這些信號傳輸到各相應的衛星地面站去。

bit rate : 比特率,從信道傳到解碼器輸入端的壓縮碼流的比特率/碼率。

Blanking 幀間隔 常規的電視信號中,每秒傳送25個靜止畫面或25幀圖像。幀間隔時間指的是 一幀圖像結束與後一幀圖像出現之前的這段時間間隔。利用這一間隔時間,可傳輸一些數據信號, 但普通電視機是接收不到這些數據信號的。

BNC Connector :BNC接頭 標準化小型卡口同軸電纜接頭。

C/N (Carrier/Noise) 載噪比 衛星信號功率與接收端噪聲功率之比(用dB表示),該 比值愈大,則電視圖像質量愈好。當C/N低於7dB時,電視 圖像的質量就很糟糕了,C/N值高於11dB時圖像質量極好。

Carrier 載波 無線電或電視發射機發射信號的中心頻率。載波通常被調幅或調頻, 在模擬衛星電視中,是對載波進行頻率調製來傳輸圖像信號和伴音。

Carrier Frequency 載波頻率 廣播電台、電視台或微波發射機的工作頻率。調幅廣播的工作 頻率是從535~1600KHz。調頻廣播的工作頻段是從88~108MHz。地面電視台 的發射頻段是從54-890MHz。微波與衛星通信系統發射機工作頻段是從1~14GHz 。

衛星電視接收機電路組成電路組成衛星電視接收機電路組成電路組成

Cassegrain Antenna 卡塞格倫天線(即後饋天線) 衛星電視接收中常用的一種天線,天線所特 有的二次反射結構使其既消除了龐大的饋線支架,又保留了長焦距和高增益的優點。

CATV Converter 有線電視頻道預選器 有線電視系統中,連線在電視機與電纜之間的一個專用 裝置,它取代了電視機高頻頭,使用戶能隨意選擇由電纜傳送來的各個頻道的電視節目。

C-Band C波段 頻率從3.7-4.2GHz的一段頻帶,作為通信衛星下行傳輸信號的頻段。

CDTV (conventional definition television) 普通清晰度電視 這一術語用來表示由ITU-R470建議的 模擬NTSC電視系統。

Channel 信道 傳輸某一特定信號的一個頻帶。

Chrominance (chroma) 色度 視頻信號的顏色信息

Circular polarization 圓極化 國際通信衛星利用圓極化天線按螺鏇形式向地面傳輸信號。 某些通信衛星在同一個頻率上,按左螺鏇和右螺鏇傳輸 兩路不同的信號,因而使衛星的信道容量增加了一倍。

衛星電視接收機輸入輸出接口

1、信號輸入

2、信號環路輸出

3、RCA

4、YPbPr

5、S-VIDEO

6、SPDIF

7、USB

8、網路接口
