介紹

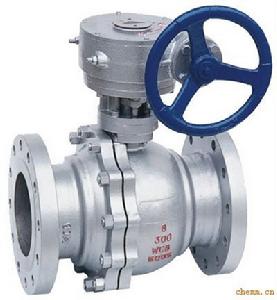

蝸輪球閥蝸輪球閥結構形式
一、浮動球球閥: 球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移並緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用於中低壓球閥。二、固定球球閥: 球閥的球體是固定的，受壓後不產生移動。固定球球閥都帶有浮動閥座，受介質壓力後，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用於高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特製的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。 三、彈性球球閥: 球閥的球體是彈性的。球體和閥座密封圈都採用金屬材料製造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用於高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先鬆開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
蝸輪球閥按其通道位置可分為直通式，三通式和直角式。後兩種球閥用於分配介質與改變介質的流向。球閥安裝與維護應注意以下事項：1.要留有閥柄鏇轉的位置。2. 不能用作節流。3帶傳動機構的球閥應直立安裝。
球閥的工作原理是靠鏇轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的套用。
蝸輪球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛採用的一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力係數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑膠、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要鏇轉90°，便於遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可套用。 球鏇轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
蝸輪球閥只需要用鏇轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易於操作和維修，適用於水、溶劑、酸和天然氣等一般工作介質，而且還適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多迴轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用於[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。
工作原理
一、開啟過程
1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，並與閥桿螺鏇槽內的導銷相互作用，使球體開始無摩擦地鏇轉。
4直至到全開位置，閥桿提升到極限位置，球體鏇轉到全開位置。
二、關閉過程
1關閉時，順時針鏇轉手輪，閥桿開始下降並使球體離開閥座開始鏇轉。
2繼續鏇轉手輪，閥桿受到嵌於其上螺鏇槽內的導銷的作用，使閥桿和球體同時鏇轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下鏇轉了90°。
4手輪轉動的最後幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
軌道球閥的結構特點：
1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接線上檢查與維修，能有效減少裝置停車，降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕鬆啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
