網點測量儀

網點測量儀

網點測量儀(又名:網點測試儀、網穴測量儀、網穴測試儀)是一種對印版信息進行精確檢測的儀器。網點測量儀通過內置照相機或攝像機,能分析印版的網點百分比、加網線數、網點形狀、加網角度等,並顯示在液晶屏上。同時,使用者還能夠通過內置軟體觀察到網點的形狀、圖案、輪廓和深度。使用網點測量儀器,由製版到成品的整個印製過程中,都能有效地幫助控制網點,帶來較高的品質控制水平。

概述

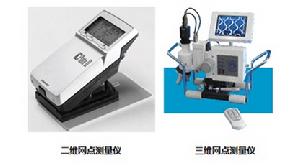

目前,市場上主要有兩種網點測量儀:二維網點測量儀和三維網點測量儀。二維網點測量儀只能測量版面上的二維信息(長和寬),而三維網點測量儀還可以測量網點的深度,進而推算出容墨量、紋理深度等一系列關鍵的版面狀態參數。

網點測量儀 網點測量儀

二維網點測量儀

系統結構

二維網點測量儀主要由 照明光源圖像採集系統數字圖像處理系統等三個基本部分組成。通過這三個部分就可實現對網點面積率的測定。

照明光源

實際印刷中使用的二維網點測量儀大都利用特製的環狀LED的照明光源對被鍘物進行照明,在保證光源穩定的同時便於操作者將檢測儀的鏡頭對準要檢測的圖像。這是因為LED為冷光無熱輻射燈泡具有體積小、壽命長(達10000h以上)、光輸出穩定、易驅動、數位化、抗震性、易維護和綠色環保等優點。接近D65國際標準光源,作為儀器光源是十分理想的。

LED照明 LED照明

多個這樣的單色LED燈泡按一定的機械條件組合,就形成了二維網點測量儀的LED環形照明系統。通常是由30個LED組成,每10個為一組,成120度角分開,按一定的頻率旋轉,每組LED由各單色LED組合而成,最後的光譜輸出覆蓋整個可見光範圍且飽和。

圖像採集系統

圖像採集系統是藉助裝置內的光學設備(CCD圖像感測器)掃描實現的。掃描後,圖像再被轉換為8位或24點陣圖像檔案,從而把圖像轉變成大量的圖像元素(像素),放大圖像可以看出像素參差不齊,為減少圖像粗糙的邊緣,必須在捕捉及記錄圖像時具有較高的清晰度。

由於圖像信號為非電量,需要通過CCD圖像感測器轉化為電量,再通過中間轉換電路對感測囂輸出信號進行處理和裝換,使它能被微機或裝置內部的處理系統軟體所接受。

圖像採集系統 圖像採集系統

數字圖像處理系統

二維網點測量儀的圖像感測器是被測信號的第一次變換,它是將非電信號變換成電信號。為了將它輸入到微處理器中進行實時處理,數字圖像處理系統需要再進行濾波、放大,變換成標準的電信號送給A/D轉換器進行第二次變換,模擬的電信號被轉換成數字量送入微處理器中,以便對其作進一步的處理。二維網點測量儀在測量過程中對數字圖像的採樣和量化也是通過裝置內的A/D轉換器來實現的。

工作原理

二維網點測量儀的測量原理如下:

(1) 先對印品的被檢測區域圖像進行照明,被印品反射的光經過光學成像系統到達光電感測器。

(2) 經過光電感測器,將圖像信號轉變為電信號,並輸出。

(3) 對光電傳惑器的輸出信號進行採集,並利用數位化的方法進行處理,最後識別被檢測區域的各墨色面積覆蓋率及其相關參數。

工作原理 工作原理

所以,二維網點測量儀要完成的基本功能是:對給定區域的圖像進行數位化採集並存儲;對採集的圖像信息進行處理;輸出運算結果(即顯示或反饋運算結果),達到預期的印刷效果,從而降低對操作人員的經驗要求,降低廢品率,降低印刷成本。

工作流程

二維網點測量儀的工作流程如下:

1. 首先通過裝置前端的鍍銀鏡面圖像框用來同步實時顯示網點顯微圖像,並與檢測儀上的觀測孔一起完成測量定位。

2. 定位後,按動儀器面板中間的開始按鈕,圖像感測器開始從待測圖像中抓取圖像,保存預覽圖像;

3. 接著完成網點面積率檢測前的預處理,包括圖像感測器的校正和圖像的處理;

4. 檢測網點面積率,即從預處理的圖像中分析出網點面積率並把結果顯示出來。

工作流程 工作流程

國內外主要產品概述

國內外相繼研究開發出了性能各異的二維網點測量儀產品。這些儀器的結構、操作各有特色,但基本功能大致相同,除能快速、精確地檢測印版的網點面積率外,還能精確、快速地檢測網點直徑(網點尺寸)、加網線數、加網角度,並能在LED顯示屏或計算機顯示器上顯示網點形狀。

目前,國內外的二維網點測量儀主要可以分為兩大類,一類是通過一個USB接口連線外部計算機完成圖像處理的二維網點測量儀,主要代表為DOT-310國產二維網點測量儀和國產DMS910測試儀;另一類是不通過計算機完成圖像處理,而是通過裝置內部配備的中央微處理晶片完成信號處理,並將結果直接顯示在一起的液晶顯示屏上的二維網點測量儀,主要代表有格靈達公司開發的攜帶型iCPlate II二維網點測量儀和愛色麗公司的X-Rite dot印版測量儀等,都是國外開發和進口的儀器。

儘管兩類檢測儀的測量原理都相似,測量的對象也基本相同,但是其測量精度卻有很大差別。國產的測量精度最高可達到0.2%,而國外進口的產品測量精度卻能達0.1%。

主要產品 主要產品

三維網點測量儀

概述

二維網點測量儀只能測量版面上的二維信息(長和寬),而三維網點測量儀還可以測量網點的深度,進而推算出容墨量、紋理深度等一系列關鍵的版面狀態參數。因此,三維網點測量儀具有更加強大的版面檢測功能。

三維網點測量儀主要針對凹印版、壓紋版等凹凸版面上的網點(網穴)進行面積和深度三維測量的儀器。對於使用化學蝕刻、機械雕刻、雷射雕刻等方式加工而成的凹版、柔版、網紋輥版、絲網版、印花版等版面,它可以對版面上的網點(網穴)進行三維測量顯示、分析處理、列印輸出,從而實現對版面的質量控制。

三維網點測量儀分為 攜帶型配套式兩種類型。

攜帶型三維網點測量儀是21世紀出現的新生事物。21世紀初葉,隨著市場中對版面檢測日益凸顯的便攜性要求,北京羅賽爾科技有限公司於2002年率先研製出世界上第一台攜帶型三維網點測量儀並投入市場,迅速被製版印刷龍頭企業所採用。運城製版、精工製版、中鈔、保鈔、中郵、羅德印刷、江陰申通製版、常州廣宇製版等幾十家企業先後採購了該設備。

世界第一台攜帶型三維網點測量儀 世界第一台攜帶型三維網點測量儀

配套式三維網點測量儀原本是電子雕刻機的選配件之一。早期的配套式三維網點測量儀一般都是隨電子雕刻製版機從國外進口的。近些年,隨著電子雕刻製版機國產化進程的深入,國內廠家也紛紛研製出與自產的配套式三維網點測量儀。

配套式三維網點測量儀 配套式三維網點測量儀

目前市場上,攜帶型三維網點測量儀已經逐漸形成主流,即使製版廠採購電子雕刻製版機或雷射雕刻製版機,一般也會採用攜帶型三維網點測量儀作為配套設備。

系統結構

系統結構說明 系統結構說明

三維網點測量儀的組成部分如圖所示。由以下部分構成:

基座。將三維網點測量儀架設在待測版面之上;

XY 移動平台。使三維網點測量儀能夠左右前後移動,在不必移動三維網點測量儀基座的情況下,使鏡頭能夠對準測量目標;

處理器艙。內置三維網點測量儀的中央處理器、存儲等電子控制部分,是三維網點測量儀的大腦;

遙控和倍率顯示。遙控視窗可以接受遙控器的指令,倍率顯示指示燈能夠顯示當前鏡頭的倍率;

顯示器。顯示器可以顯示鏡頭和相機所觀測到的圖像;

鏡頭組。一組倍率不同的鏡頭。用戶可以選擇適當倍率的鏡頭以觀測不同的對象;

CCD 相機。是一個工業攝像機,將光學鏡頭觀測到的影像轉變為電子圖像;

粗調和微調旋鈕。使鏡頭可以上下移動以觀察網點不同深度的圖像;

遙控器。可以遙控三維網點測量儀的XYZ三維運動。使用遙控器可以避免人工轉動旋鈕時造成三維網點測量儀的震動從而影響觀測。

套用場景

三維網點測量儀主要用於: 凹印版輥、特種版版輥、 陶瓷網紋版柔版等凹凸版面的質量檢查。

電雕網點的底部和頂部 電雕網點的底部和頂部
特種版版面檢查 特種版版面檢查
陶瓷網紋版的版面檢查 陶瓷網紋版的版面檢查
柔版版面檢查 柔版版面檢查

詳細信息

由於三維網點測量儀比較複雜,本文僅做簡單介紹,詳細說明請見百度百科詞條:三維網點測量儀
