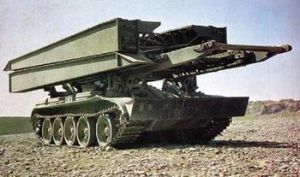

維克斯裝甲架橋車--橋長13.41m,軍用載重級為60~70噸級。架設機構由液壓操縱,動力由主發動機功率輸出裝置驅動的泵提供。

結構特點

橋體及其架設機構

提供給奈及利亞的兩批裝甲架橋車,橋體都是傳統式結構。橋長13.41m,軍用載重級為60~70噸級。架設機構由液壓操縱,動力由主發動機功率輸出裝置驅動的泵提供。架橋作業分為4個步驟:
開橋梁的固定和夾緊裝置;
液壓操縱架橋;
橋體脫離架設機構;
橋車後退,離橋。
收橋時架橋車與橋體對準,架設支臂與升橋支架相結合,然後液壓升橋機構將整座橋收回到車頂,以備後用。

橋車

英國維克斯裝甲架橋車內有駕駛員、無線電操作員和車長共3名乘員。採用了維克斯主戰坦克的車體、動力裝置和行動部分。車體結構分為前、中、後3個艙。前艙被駕駛員右側的儀錶板分割成兩部分,駕駛員位於前艙中心線位置,橋車和橋樑的控制裝置安裝在駕駛艙內。中間艙和前艙之間有1個很大的開口,駕駛椅靠背放倒後,駕駛員可從中間艙郵入駕駛艙,這樣,不打開車輛艙門,乘員就可在車內調換位置。中間艙設有車長和無線電操作員座椅,車長座椅位於旋轉指揮塔的正下方,車長右後方為電台和無線電報務員;左後方為液壓泵、濾清器、油箱、閥門和操作架設機構的其他部件。動力和傳動裝置安裝在後艙。兩側履帶翼子板上方裝有袋狀油箱。車體前後分別焊有吊耳和牽引鉤。

性能數據

乘員:3人
車重(載橋):43910kg
車長(載橋):13.7m
車寬(載橋):4.16m
車高(載橋):3.25m
車底距地高:0.432m
最大行程:600km
燃料儲備:1000L
涉水深:1.1m
爬坡度:60%
側傾坡度:30%
攀垂直牆高:0.914m
發動機
生產公司:羅爾斯-羅伊斯(Rolls-Royce)
型號:CV12-800E
類型:12V柴油機
功率/轉速:588kW/2300r/min或通用汽車公司12V-71T柴油機,功率為529kW/2500r/min
傳動裝置
型號:TN12
類型:自動傳動
離合器類型:離心式
轉向裝置類型:梅利特(Merritt)再生產
主要武器口徑/類型/數量:7.62mm/機槍/1挺
電氣系統電壓:24V
橋樑結構類型:單節翻轉式
載重量:60~70噸級
橋全長:13.4m
橋寬:4.16m
