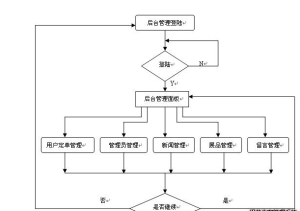

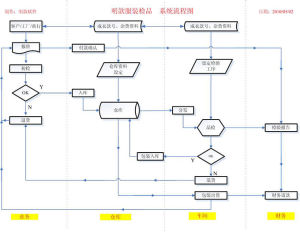

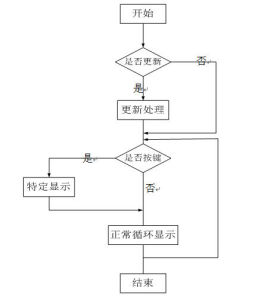

系統流程圖

系統流程圖表達的是系統各部件的流動情況，而不是表示對信息進行加工處理的控制過程。系統流程圖(System Flowchart)是描繪系統物理模型的傳統工具。它的基本思想是用圖形符號以黑盒子形式描繪系統裡面的每個部件(程式、檔案、資料庫、表格、人工過程等)，表達信息在各個部件之間流動的情況。

說明

系統流程圖表達的是系統各部件的流動情況，而不是表示對信息進行加工處理的控制過程。

系統流程圖的作用表現在以下幾個方面：

1，製作系統流程圖的過程是系統分析員全面了解系統業務處理概況的過程，它是系統分析員做進一步分析的依據。

2，系統流程圖是系統分析員、管理員、業務操作員相互交流的工具。

3，系統分析員可直接在系統流程圖上畫出可以有計算機處理的部分。

4，可利用系統流程圖來分析業務流程的合理性。

微軟公司的WORD、金山公司的WPS、開源為準則openoffice和永中office等。

其中微軟的office visio軟體有專門用來設計各種流程圖的模板。
