磕頭機專用型變頻器

磕頭機專用型變頻器

4.2、普通變頻器的節能效果差 磕頭機專用型變頻器是磕頭機專門設計的調速系統。

一、磕頭機工作原理

磕頭機,又名,抽油機、游梁式抽油機等,是油田廣泛套用的傳統抽油設備。其原理是利用交流異步電動機通過皮帶輪驅動抽油機架上減速傳動裝置,牽動柱塞泵中活塞往復運動,將滲透到柱塞中的原油提取出來。

二、磕頭機專用型變頻器產生的背景

2.1、磕頭機出油量小,能耗高

磕頭機的出油產量取決於柱塞泵的沖次數、滲透情況、漏失時間以及井下環境等因數。在沒有磕頭機專用型變

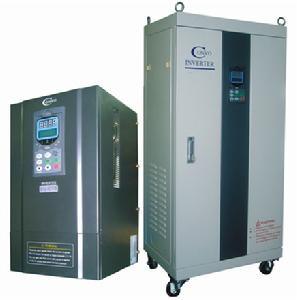

(圖)磕頭機專用型變頻器康沃CVF-G3/P3系列磕頭機專用型變頻器康沃CVF-G3/P3系列

頻器之前,電機恆速運行,上下衝程時間基本相當。對於一些滲透情況較差的油井,如上下衝程時間相等,則其柱塞中液體的飽和度較小,上升時間過長,漏失時間大,嚴重影響產量,增加電耗;
2.2、內耗嚴重,污染電源

由於磕頭機的配重不平衡,往復過程中勢能將以再生反電勢的形式衝擊電網,構成內耗,污染電網,不利於電網的使用。
2.3、以前的調節衝程的方法受到了諸多限制

由於井下油層的情況特別複雜,有富油井、貧油井之分,有稀油井、稠油井之別,而且,還存在地層因素,如油中含砂、蠟、水、氣等複雜情況,也對每沖次抽出的油量有很大的影響。因此,僅靠以前採用的變換電機主動輪的直徑來調節衝程的方法,很難應對如此複雜的情況。

三、磕頭機專用型變頻器的特點

3.1、配合井下狀態,改變沖次,從而改變抽油的效率;
3.2、柔性啟動,把電機啟動電流降低3-4倍,保護了電機和機械設備;
3.3、可實現過壓、過流、欠壓、過載、短路等保護功能,確保電機穩定運行;
3.4、最大力矩得到限制,斷托的可能性大大減小;
3.5、可以遙控抽油速度,不必更換機械設備;
3.6、可方便實現遠程集中監控,便於檢測設備運行狀況;
3.7、理想的節能效果;

四、普通變頻器對磕頭機改造的弊端

4.1、普通變頻器的故障率比較高

抽油機電機是由普通變頻器直接驅動。然而,不同的油井不同的設備配合調整不當或制動電阻接點氧化、接觸不良等均可引起抽油機下降衝程變頻器回線過壓,引起變頻器故障,因此,使用普通的變頻器對磕頭機進行改造,故障率比較高。
4.2、普通變頻器的節能效果差

使用普通的變頻器後,很多用戶發現磕頭機的變頻改造節能效果不太明顯。這是因為磕頭機有兩個工作狀態:一個是電動機驅動機械設備運動,磕頭機從電網吸收電能(電錶正轉);另一個是由機械設備帶動電動機運動,是一個發電的過程,該過程中是在釋放能量,包括機械勢能,井下負壓,平衡塊勢能等(電錶反轉);用在磕頭機上的普通的變頻器,一般是外接一個制動單元和制動電阻,把磕頭機下行過程中產生的電量消耗掉,而沒有回饋到電網上,因此,造成了磕頭機變頻改造的節能效果差。

五、磕頭機專用型變頻器的優勢

磕頭機專用型變頻器是磕頭機專門設計的調速系統。磕頭機專用型變頻器一般採用了PWM結構,除原有逆變器外,另外加上一個逆變器,取代以前的磕頭機變頻改造方案中所採用的通用變頻器外加能耗制動電阻和制動單元的方法,把電機發電狀態產生的再生能量回饋電網,不但大大降低了變頻器的故障率,而且獲得了理想的節能效果。
