分類特點
潔淨廠房建築方式可分為土建結構和裝配式兩種，其中普遍採用裝配式。裝配式潔淨廠房系統主要由初，中，高三級空氣過濾的空調送風迴風和 排風系統；動力及 照明系統；工作環境參數的監測報警消防和通訊系統；人流和物流系統；工藝管路系統；維護結構及靜電地面處理等各方面所要求的實施內容組成，形成空調淨化系統工程所包含的整個設備和器材的配套和建築安裝內容。
安裝與使用
1>裝配式潔淨廠房的全部維修構件在工廠內按統一模數及系列加工完成，適於批量生產，質量穩定，供貨迅速。2>機動靈活，即適合在新建廠房配套安裝，也適宜老廠房的淨化技術改造。維修結構也可隨工藝要求任意組合，拆卸方便。
3>需要輔助建築面積較小，對土建築裝修要求低。
4>氣流組織形式靈活，合理，可滿足各種工作環境，不同潔淨等級的需要。

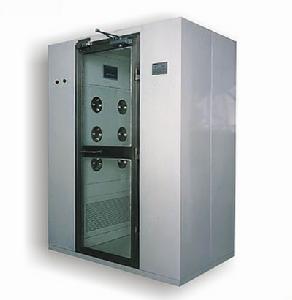

風淋室
潔淨室內，在動態情況下，細菌及塵埃的最大發生源是操作者，當操作者進入潔淨室之前，必須用潔淨空氣吹淋其衣服表面附著的塵埃顆粒，並起到氣閘的作用。
隔熱夾心板
隔熱夾心板是通過先進的自動成型機將彩色鋼板壓型後用高強度粘接劑把內外兩層鋼板（也可以用鋁板，不鏽鋼或裝飾板）與自熄型 聚苯乙烯泡沫板（也可用其他防火材料）加壓加熱複合而成的新興建築板材。 還有岩棉彩鋼板，具有防火的性能，是現在通用的材料。隔熱夾心板外型美觀，色澤鮮艷多樣，輕質高強，施工迅速方便，以板塊拼裝，不用大型起吊設備，無濕作業。集承重，保溫，防火，裝飾於一體，不用二次裝飾，可廣泛用於大跨度結構屋面，牆體，保溫隔熱廠房或保溫防火廠，淨化廠房，冷庫，冷藏車，貨櫃房，以及現有建築物夾層等。
潔淨密閉門

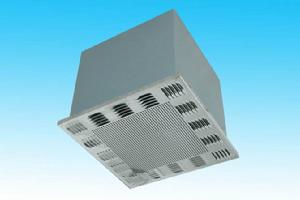

潔淨密閉門分鋁合金門和彩鋼板門兩中。門扇輕，鋼性好，密閉性能佳，產品整體性能好，表面平整，光滑，耐腐，不易積塵，外型美觀高雅，啟閉靈活，經久耐用，具有隔音，保溫，防火等優點。具體規格可以根據用戶的要求設計，製造。高效送風口
本產品為亂流潔淨室新建，改建工程淨化空調系統終端送風裝置。可廣泛套用與電子工業，精密機械，冶金，化工等工業及醫療，製藥，食品等部門的淨化空調系統。本裝置主要由靜壓箱， 高效過濾器，鋁合金擴散板，標準 法蘭接口等組成，造型美觀，結構簡單，使用可靠。 本送風口為下裝式，具有在潔淨室內安裝和更換過濾器方便的優點，高效過濾器採用機械壓緊或液槽密封裝置，確保風口安裝無泄露，密封可靠，淨化效果好，對一般淨化工程均可適用。

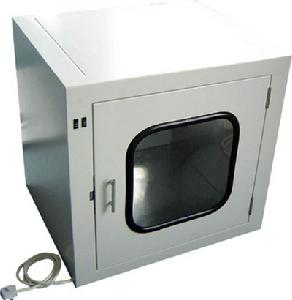

傳遞窗
傳遞窗主要適用於潔淨區與非潔淨區之間，或潔淨室與潔淨室之間的小貨物傳遞，可有效的減少潔淨室門的開啟次數，把潔淨區的污染減少的最低程度。根據使用要求，傳遞窗箱體表面可噴塑，內膽可用不鏽鋼，外表美觀。傳遞窗的兩扇門採用電控連鎖或機械連鎖裝置，可有效的防止低潔淨等級區內的灰塵帶入高潔淨區內，是淨化車間必備佳品。
潔淨密閉窗
潔淨密閉窗可根據用戶的設計要求，採用R60或R44系列型材，製作成圓弧框線或三角框線。潔淨密閉燈
潔淨密閉燈分為普通型和應急型兩種。通常採用雙管形式。其中應急型在正常情況下也可以當普通型使用，在廠房突然斷電的情況下，其可保持繼續照明， 並且不需要單獨供電系統。在用材上，潔淨密閉等有不鏽鋼和烤漆型兩種，面罩有透明和不透明之分。通風拄井
通風拄井是通過由彩鋼板安裝而形成的通風管道。一般設定於潔淨區內，其上可安裝通風口，通過設計使潔淨區內氣流布置合理，經常別迴風系統和排風系統採用。結構形式上有三角行柱和方形柱兩種。地面處理
通過使用優質的地面材料，在原地面上形成一個具有平整，密實，耐化學腐蝕，色彩鮮艷，無毒性，易於清理的面層，並且具有優良的物理性能，包括很高的附著力，抗壓強度，抗彎強度，以及很好的抗衝擊耐磨能力。主要適用於有潔淨等級的地面。結構包柱
結構包柱適用於潔淨區內有水泥結構柱或鋼結構柱的情況，經彩鋼板安裝處理後，使車間即美觀漂亮，又符合GMP要求。配電箱（櫃）
潔淨區內的配電箱(櫃)根據要求不同，可採用明裝或暗裝方式安裝。其暗裝結構形式類似於通風柱井或結構包柱。進出線選用
配電箱的進出線選用低壓電纜，電纜的選擇應符合技術要求。例如30kVA、50kVA變壓器的配電箱的進線使用VV22-35×4電纜，分路出線使用同規格的VLV22-35×4電纜；80kVA、100kVA變壓器的配電箱的進線分別使用VV22-50×4、VV22-70×4電纜，分路出線分別使用VLV22-50×4、VLV22-70×4電纜,其電纜與銅鋁接線鼻壓接後再用螺栓與配電箱內接線樁頭連線。對於配電變壓器容量在100kV·A及以上的配電箱體。
玻璃幕牆

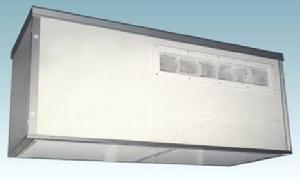

玻璃幕牆主要適用於隔離潔淨區與非潔淨區或生產區與非生產區部分，為管理人員或參觀人員提供方便。層流罩
層流罩一種可提供局部高清潔環境的 空氣淨化設備。它主要有箱體， 風機，初效空氣過濾器， 高效空氣過濾器。阻尼層，燈具等組成，箱體噴塑或採用不鏽鋼材料。該產品即可以懸掛，又可地面支撐，結構緊湊，使用方便。可以單個使用，也可多個聯接組成帶狀潔淨區域。廣泛用於精密機械，電子，製藥，食品，精細化工等部門。
工藝管路
隨著醫藥工業的發展，各製藥廠對藥液 管路材料的要求非常嚴格，現大都選用316L（ 美國牌號）管材及配件，並採用快接安裝方式，這方面，我公司具有豐富的安裝經驗，單面焊接雙面成型的方法，不僅使管路美觀，又符合使用要求。空氣潔淨度
經濟和科技發達的國家和地區都有自己的空氣潔淨標準和規範標準，都規定了有關的潔淨度等級，例如美國、 日本、西歐、 北歐、俄羅斯等。我國於1984年頒布《 潔淨廠房設計規範》（GBJ73-84），1996年該規範進行了較大的修改，1990年頒布《潔淨室施工及驗收規範》（JGJ71-90）以指導施工和驗收的重要檔案。該規範重新修訂2010版本。潔淨度等級
等級 | 每立方米（升）空氣中》0.5μm塵粒數 | 每立方米（升）空氣中》5μm塵粒數 |
100 | 《35*100（〈3.5〉 | |
1000 | 《35*1000（〈35〉 | 《250（〈0.25〉 |
10000 | 《35*10000（〈350〉 | 《2500（〈2.5〉 |
100000 | 《35*100000（〈3500〉 | 《25000（〈25〉 |
美國潔淨等級
等級名稱 | 等級限值 | | | | | | | | | | |
0.1μm | 0.2μm | 0.3μm | 0.5μm | 5μm | | | | | | | |
容積單位 | 容積單位 | 容積單位 | 容積單位 | 容積單位 | | | | | | | |
國際單位 | 英制 單位 | m | Ft | m | Ft | m | Ft | m | Ft | m | Ft |
M1.0 | | 350 | 9.91 | 75.7 | 2.14 | 30.9 | 0.875 | 10 | 0.283 | / | / |
M1.5 | 1 | 1240 | 35.0 | 265.0 | 7.5 | 106 | 3 | 35.3 | 1 | / | / |
M2.0 | | 3500 | 99.1 | 757 | 21.4 | 309 | 8.75 | 100 | 2.83 | / | / |
M2.5 | 10 | 12400 | 350.0 | 2650 | 75 | 1060 | 30 | 353 | 10 | / | / |
M3.0 | | 35000 | 991.0 | 7570 | 214 | 3090 | 87.5 | 1000 | 28.3 | / | / |
M3.5 | 100 | / | / | 26500 | 750 | 10600 | 300 | 3530 | 100 | / | / |
M4.0 | | / | / | 75700 | 2140 | 30900 | 875 | 10000 | 283 | / | / |
M4.5 | 1000 | / | / | / | / | / | / | 35300 | 1000 | 247 | 7 |
M5.0 | | / | / | / | / | / | / | 100000 | 2830 | 618 | 17.5 |
M5.5 | 10000 | / | / | / | / | / | / | 353000 | 10000 | 2470 | 70 |
M6.0 | | / | / | / | / | / | / | 1000000 | 28300 | 6180 | 175 |
M6.5 | 100000 | / | / | / | / | / | / | 3530000 | 100000 | 24700 | 700 |
M7.0 | | / | / | / | / | / | / | 10000000 | 283000 | 61800 | 1750 |

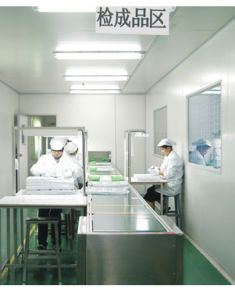

無塵車間人員作業完畢退出無塵車間注意事項：
眾所周知無塵車間的潔淨度往往受到氣流的影響，換言之，即人、機器隔間、建築結構等所產生的塵埃之移動、擴散受到氣流的支配。
無塵車間所利用HEPA、ULPA過濾空氣，其塵埃的收集率達99.97~99.99995%之多，因此經過此過濾器過濾的空氣可說十分乾淨。然而潔淨室內除了人以外，尚有機器等之發塵源，這些發生的塵埃一旦擴散，即無法保持潔淨空間，因此必須利用氣流將發生的塵埃迅速排出室外。為了防止再次進入和往返作業對無塵車間造成交叉污染，人員在作業中途和作業寬畢均應按規定的順序退出無塵車間。
1.在更衣區之前不得脫掉潔淨工作服，進入更衣室先脫清淨室用鞋，放在規定的場所。必要時脫鞋前洗手，脫鞋後再摘掉帽子，放在規定處。
2.脫潔淨工作服時不要觸及地板、桌子和其他物品，一般由下至上脫，用衣架掛在規定的處所。
3.脫去潔淨工作服以後，若需再進潔淨室時，仍需接進入無塵車間的順序進行。
4.退出無塵車間時不需要經過空氣吹琳。不能穿潔淨工作服上廁所（潔淨廁所除外），上廁所按上面出人無塵車間的注意事項處理。在生物潔淨車間，特別是在生物安全無塵車間工作的人員，操作完畢後，首先脫掉防護衣和真他實驗室專用內在（拿出實驗室前要滅菌處理），然後立即洗手、淋浴、洗臉等，在洗手之前不得走出實驗室或眼煙、吃東西、上廁所，個人佩帶的手錶等物品也不得在洗手前戴上，即使使用橡膠手套，在操作完畢後也要洗手，因為手套有小孔、裂隙或由於指甲劃傷而可能留下侵入污染的途徑。

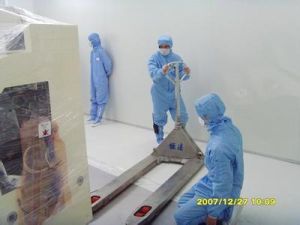

無塵車間工作人員 （2）、用90%去離子水和10%的異丙醇配置清潔劑；
（3）、使用已獲批准的潔淨室專用去污劑；
（4）、每天都要檢查車間和整備間的垃圾箱，並及時清走。
（5）、每塊地板都要吸塵。每次交接班時，都應在地圖上標明工作完成情況，例如在哪結束從哪開始。
（6）、清潔無塵車間的地面應使用專用拖把。
（7）、在無塵車間裡吸塵應使用帶有高效過濾器的專用真空吸塵器。
（8）、所有的門都需要檢查並擦乾
（9）、吸完地以後再擦地。一周擦一次牆面。
（10）、架空地板下也要吸塵及擦拭。
（11）、三個月擦一次架空地板底下的柱子和支撐柱。
（12）、工作時一定要記住，永遠是由上往下擦，從離門最遠的地方向門的方向擦。
風速影響
小粒徑粉塵的擴散作用(布朗運動)明顯，風速低了，氣流在過濾材料中滯留的時間就長一些，粉塵就有更多的機會撞擊障礙物，因此過濾效率就高。經驗表明，對於高效過濾器，風速減少一半，粉塵的透過率會降低近一個數量級(效率數值增加一個9)，風速增加一倍，透過率會增加一個數量級(效率降低一個9)。與擴散的效果類似，當過濾材料帶靜電時(駐極體材料)，粉塵在濾材中滯留的時間越長，被材料吸附的可能性就越大。改變風速，帶靜電材料的過濾效率會明顯改變。如果你知道材料上有靜電，進行空調系統設計時就應該儘可能地減少通過每隻過濾器的風量。
對於以慣性機理為主的大顆粒粉塵，根據傳統理論，風速降低後，粉塵與纖維碰撞的幾率會減少，過濾效率會隨之降低。但在實踐中這種影響並不明顯，因為風速小了，纖維對粉塵的反彈力也小了，粉塵更容易被粘住。
風速高，阻力就大。如果過濾器的使用壽命以終阻力為依據，風速高，過濾器的使用壽命就短。一般用戶很難實際觀察到風速對過濾效率的影響，但觀察風速對阻力的影響要容易得多。
對於高效空氣過濾器，氣流穿過濾材的速度一般在0.01～0.04m/s，在這個範圍內，過濾器的阻力與過濾風量呈正比關係。例如，一隻484×484×220mm的高效過濾器，在額定風量1000m3/h下的初阻力為250Pa，如果使用中的實際風量是500m3/h，它的初阻力可降為125Pa。對於空調箱中的一般通風用過濾器，氣流穿過濾材的速度在0.13～1.0m/s範圍內，阻力與風量不再是線性關係，而是一條上揚的弧線，風量增加30%，阻力可能會增加50%，若過濾器阻力對你來說是個非常重要的參數，你就要向過濾器供應商索要阻力曲線。
送風量計算
無塵車間的送風量計算與一般空調的不同。一般空調（全空氣系統）的送風量是根據計算出的熱濕負荷，選取經濟的送風溫差，按消除餘熱、余濕來計算送風量。而無塵車間的送風量計算一般不依賴於熱濕負荷，而是根據不同的潔淨度按斷面平均風速或換氣次數來計算送風量。必要時再用熱濕負荷進行送風量的校核計算，一般情況下都能滿足消除餘熱、余濕計算的送風量。所以，無塵車間由於送風量大而使送風溫差減小。
如果經過校核計算，送風量不能滿足消除餘熱、余濕的要求，有兩種方法解決：第一種方法是按消除餘熱、余濕計算出的送風量作為無塵車間的送風量（這時該無塵車間的潔淨度級別會提高）;第二種方法是分析該無塵車間的餘熱、余濕組成，也就是冷負荷（濕負荷）的組成，能否採取技術措施降低該無塵車間的餘熱（余濕）量，如採用排熱（排濕）、隔熱、密閉等方法來降低（濕負荷），滿足送風量的要求，這是一種最積極的方法。
無塵車間潔淨室的設計與施工
1、概述
比來幾年來隨著經濟的成長，人們的餬口程度廣泛前進，以從疇昔的溫飽型向健康型過渡。人們對健康越正視，必定請求加速醫療條件和醫療步履方法的改良。同時隨著科技的成長，大批的新觀點和新手藝被領受和操作，這為改良醫院的醫療景象和醫療步履方法創作創造了一個精采的條件，同時，也對醫院的醫療步履方法提出了更高的請求。出格是對醫院手術室的設計提出了新的請求。從一百多年前英國醫生李斯特最早熟諳到懸浮傳染物對手術有害浸染，到本世紀三十年月，無菌手藝的廣泛領受，再到此刻層流手藝的操作，這些均證實術後沾染率同空氣的乾淨程度直接有關，是以高效乾淨的手術室空氣措置編制已被提上議事日程。
2、疇昔疇昔國內大大都醫院手術部鬥勁簡陋，根底為非乾淨手術部，重要依託消毒液進行消毒，易產生穿插傳染。
在室溫節制方面則採用窗式空和諧風機盤管進行調劑。而窗式空調本人是一個發塵發菌源，長久操作會使室內塵埃數和細菌濃度增高。通俗風機盤管概況及集水盤本人是一個傳染源，輕易積灰滋生細菌，出格在夏日有傳染室內空氣的危險。同時風機盤管的維修及調養均在室內進行，不單會影響手術室的操作率，而且由於管配件多操作時易泄漏，並在維修時由於風機盤管的拆裝機內的存水都易傳染吊頂產生二次傳染，所以用這二種情勢的空調都不能用於乾淨手術室。此外廣泛存在著低級此外淨化空調系統，這些系統的新風量不足，送風量也不夠，也難以滿足有必定乾淨度請求的手術的進行。
同時在建築結構上也存在著不公道性，重要默示為清污線路不分。手術後的污物和無菌手術的器械及醫生從同一條走廊進出，這樣很輕易產生穿插傳染。
基於上述景象，疇昔國內手術部內很少能組成公道的正壓散布和有序的氣流組織。
3、公道的手術室結構遵守國外手術室的成功範例及《醫院乾淨手術部建築手藝標準GB50333-2002》的請求新建手術區必須殘酷遵守三區二通道的原則結構（即手術區，贊助區，其它用房區，乾淨走道和準乾淨走道）術前術後職員及無菌物品從乾淨走道經過過程，術後污物從污物通道經過過程，這樣清污分別可使手術後的污物實時得處措置，從根柢上削減了穿插傳染的可能性，同時也使平面結構更趨公道，達到將建築平面與淨化空調系統有機地連繫在一路，使它既滿足淨化手藝請求又合適醫院建築設計和打點的請求。
4、無塵車間設計
4.1無塵車間節制的方針和要點
淨化設計的方針是經過過程淨化設計有用地禁止室外傳染物侵入室內，降落術後沾染率，同時活絡有用地消弭室內的傳染空氣，防止病菌的分別。
遵守設計方針，在醫院手術室設計中正視以下幾點：
A用空氣過濾的編制有用去除送入空氣的細菌和塵埃。
B依託氣流組織有用地稀釋息爭除醫護職員的發塵（菌），使室內，出格是關頭部位達到高度無菌程度。
C節制好手術部內的壓力梯度，保障分歧區域間的公道氣流流向和壓力散布，防止外界傳染物的侵入。
D連連繫適的溫濕度，降落人體發菌量及室內細菌滋生。
E有用排出廢氣和有害氣體，保障室內空氣別致和空氣品德。
4.2公道的氣流組織
盡人皆知手術是直接關係到患者的生命安危，手術的成長很大程度上取決於手術沾染節制手藝的成長。在歐美等發家國家其手術室均採用全空氣系統。六十年月初採用ASHRAE指南規定，採用全新風系統。每個手術單元換氣次數8-12次。室溫25.6度，相對濕度55%.室內排風聚積到排風總管，獨霸全熱交換器熱收受領受後再排出室外。隨著手藝的成長，到七十年月室內空氣答應循環操作，換氣次數增長到25次，新風最少為5次，個別都將迴風取到最大值。我國於88年10月發布行業標準JGJ49-88《綜合醫院建築設計標準》，戎行於95年發布《戎行醫院乾淨手術部建築手藝標準》。遵守這二個標準和《醫院乾淨手術部建築手藝標準GB50333-2002》參考國外的有關材料並加以改良，設計了合適國情的淨化系統。在該系統中，用自力的新風機組，供給每個手術室的新風，由於上海地區空氣的含塵濃度較高，設定自力新風機組能常常便利地蕩滌初效過濾器，以及更換新風機出口真箇中效過濾器，從而防止因手術單元中的高效或亞高效過濾器常常更換而造成較大的經濟喪失。在手術單元中，頂棚安插高效過濾器，在兩側距高空不超出500mm處安插迴風口，這樣能公道地組織室內的氣流，防止室內細菌粒子的儲蓄堆集，並經過過程公道的氣流組織活絡加以排出，保障室內的乾淨度。而上送側回的編制使手術台設定在手術室的核心區域，醫生及有關職員在手術台的二側，氣流由上部風口送出，經手術台後再從兩側回，這樣能最大限度地保障手術台的高度無菌程度。
4.3溫濕度及壓力節制
遵守《醫院乾淨手術部建築手藝標準GB50333-2002》的請求手術室的溫濕度必須節制在必定的規模內，是以設計中設定手術室溫度在t=22-25℃；相對濕度35-60%，遵循分歧巨細的房間設定設備放置回響的空調機和加濕器。
遵守三區二通道的原則結構，手術部的壓力由大到小列舉為不凡乾淨手術室、個別乾淨手術室、乾淨走廊、垂直通道及污物廊。乾淨走廊的淨化級別比個別乾淨手術室低或相等，故二者間存在壓差。污物廊是全數手術部中級別最低的所以手術室對污物廊的壓差大於5Pa.這樣就可以保障分歧區域間的氣流的公道流向和防止外界傳染的侵入。
對於手術室來講，為了連結本人房間的乾淨度，免受鄰室的傳染，須連結相對鄰室較高的空氣壓力，即相對鄰室連結一個正的靜壓差。而靜壓差的存在起到了在門、窗關閉的景象下，防止室外空氣由裂縫進入乾淨室。另外當門開啟時，應有足夠的氣流向外勾當，把人瞬時帶進的傳染空氣降落到最低程度。遵守《空氣乾淨手藝編制》中的規定，要防止裂縫滲透，個別兩相鄰房間應連結5Pa的壓差，而對室外應連結15Pa的壓差。對100級手術室，按《乾淨室施工驗收標準》規定，其正壓必須滿足開門時，距門0.6米處乾淨度不低的請求，即保障在開門瞬時開啟時人所帶進的氣體不深切門口0.6米以外的處所。空氣調劑設計手冊中規定，個別乾淨室的工作區在離地0.8-1.5米處。垂直層流手術室流速為0.25-0.3m/s，《醫院乾淨手術部建築手藝標準GB50333-2002》而門高為2.0米擺布，則Vo/V=（2.0-0.8）/0.6，V=0.15m/s，即當外界V不大於0.15m/s時是不會影響室內層流的，遵守《空氣乾淨手藝事理》中提出人在進門時帶進氣流速度為0.2m/s，所以從乾淨室壓出氣流速度為：V1=0.2-V=0.2-0.15=0.05m/s.假定手術室門寬1.5米，則門的面積為：A=2*1.5=3.0平方米所以風量Q=A*V=3.0*0.05=0.15立方米/秒即540立方米/小時。是以當手術室內的正壓風量大於540立方米/小時就可以滿足層流的請求。
在系統正常運行時，可在系統中設定排風系統消弭過剩氣體，使手術室的正壓值始終在一公道的數值上。
此外還應正視設定一間或幾間能把手術室室內正壓釀成負壓的乾淨手術室，以防止風行症患者把病菌經過過程空調系統沾染給別人。
4.4高效過濾器的設定
在淨化工程中，過濾器一貫起著很大的浸染，手術單元的淨化級別和過濾器的過濾效率直接相連，對於只有通俗淨化級別請求的手術單元個別設定設備放置亞高效過濾器。而對不凡淨化手術室回響的在結尾設定設備放置高效過濾器。結尾空氣過濾器的DOP效率不低於99.97%.為了前進結尾過濾器的操作壽命淨化空調循環機組應採用三級過濾的情勢。
4.5節能編制
為了前進能源獨霸率，在系統設計中正視節高手藝的操作，由於全數手術部中存在只有部分手術室操作的景象，故對自力設定的新風機和排風機進行連動節制，即新風機（變頻）隨著手術室運算元方針增長而主動增長，直至滿負荷。排風機也回響地開啟，（排風機也採用變頻機）這樣便可遵守風量的分歧而採用分歧轉速，從而達到節電的方針。
若是全數手術室系統中手術單元鬥勁多，在晚間操作低峰時應有幾間可以孤立操作帶自力冷熱源的手術室，這樣全數冷凍系統不開啟，而只開啟帶自力冷熱源的手術室，以達到節能的方針。
在熱收受領受方面，可採用顯熱收受領受的編制收受領受排風系統中的廢能量，用以預冷預熱新風，從而減小新風機的能量破耗，達到節能的方針。也有採用卡薩巴全熱收受領受拆卸對新排風進行措置的，該拆卸集能量收受領受和殺菌消毒於一體，經過過程化學溶液噴淋來實現能量的轉換和消毒的浸染。從而實現預冷和預熱新風的方針。
4.6自控系統
由於手術室設計的不凡性，決定了主動節制在手術室中的重要地位，而手術室的溫濕度是致關重要的，這就請求遵守室內迴風參數對冷（熱）水供水量、送迴風比和蒸汽加濕量進行調劑。此外，遵守手術室室內壓力的請求，調劑新排風比率，連結室內正壓，達到正壓請求。
設定故障報警燈號記號對過濾器梗塞進行報警。
5、設計實例
在上海某三級甲等醫院手術室設計中，遵守設計要點進行淨化設計。該醫院手術部共有四個樓面，每層約1000平方米，五層為手術室籌備層，6、七層為個別乾淨手術室，八層為不凡請求手術室，結構上每層按污物廊收受領受型設定雙通道，醫生及術前和術後職員從核心乾淨走道經過過程，手術後的污物從外側的污物廊快速運出。手術器械則由五層消毒室經過過程。消毒室內的專用電梯直接送至各層無菌蘊藏室。醫生在五層消毒後從專用的五層至八層的樓梯或電梯進入各層。專用垂直樓梯在頂層設定排風。使垂直樓梯對乾淨走廊連結相對負壓。專用電梯前室設定正壓送風口，使前室對乾淨走廊也連結必定的壓差。
6、七層的乾淨手術室遵守面積巨細分歧分袂選用分歧風量的淨化空調機組，空調機組用二級過濾，同時在手術室內設定亞高效過濾器，迴風從二側回，新風經三級過濾並經亞高效過濾後吹出。每間手術室在瀕臨氣體吊塔處設定孤立排風口，並毗連到排風總管排出室外。八層則由高效過濾器庖代結尾的亞高效過濾器，其餘設計同6、七層。
總之，在設計中要認真看待閃現的分歧景象並加以分化，使設計更公道更合適國家標準，也能更好地滿足業主的請求。
