火線零線

零線火線專指民用電的供電線路，市電的交流供電電壓為220伏特（V）。它包括一根零線〔N〕和一根火線〔L〕，零線接地（地為零）所以稱之為零線。火線，就是電路中輸送電的電源線。零線，主要套用於工作迴路，從變壓器中性點接地後引出主幹線。

火線零線

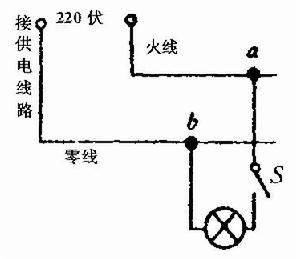

家庭電路中火線零線示意圖

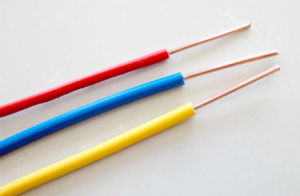

照明電路里的兩根電線，一根叫火線，英文簡寫L（LIVE WIRE），一般為紅色或黃色或綠色；另一根則叫零線，英文簡寫N（NEUTRAL WIRE），一般為藍色或黃色；此外還有地線E（EARTH WIRE），一般為黃綠色或黑色。
火線和零線的區別在於它們對地的電壓不同：火線的對地電壓等於220V；零線的對地的電壓等於零（它本身跟大地相連線在一起的）。所以當人的一部分碰上了火線，另一部分站在地上，人的這兩個部分之間的電壓等於220V，就有觸電的危險了。反之人即使用手去抓零線，如果人是站在地上的話，由於零線的對地的電壓等於零，所以人的身體各部分之間的電壓等於零，人就沒有觸電的危險。
如果火線和零線一旦碰起來，由於兩者之間的電壓等於220伏，而兩接觸點間的電阻幾乎等於零，這時的電流非常大，在火線和零線的接觸點處將產生巨大的熱量，從而發出電火花，火花處的溫度高到足以把金屬導線燒得熔化。

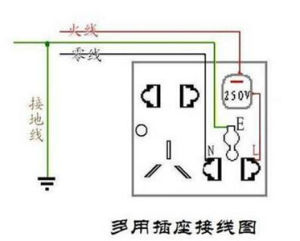

正規接線方式是：左零右火上地。（家用電路插座上應按此接線方式接線）
因為零線本身是接地的，並且電工在接地線時感覺重複接線，為了省去冗餘接線的麻煩，家用電路里很少見到接入了地線。
使交流電有很方便的動力轉換功能，通常電力傳輸是以三相四線的方式，三相電的三根頭稱為相線，三相電的三根尾連線在一起稱中性線也叫"零線"。叫零線的原因是三相平衡時刻中性線中沒有電流通過了，再就是它直接或間接的接到大地，跟大地電壓也接近零。
還有一根地線，與地面連線。

火線

火線零線

火線是照明電路里的對地電壓等於220V的線，用家用試電筆可以測試出來。
接地是電器設備安全技術中最重要的工作，應該認真對待。那種不加考慮隨意接地的做法常常會給計算機設備造成不良的後果，嚴重時會燒毀整個設備套用系統，甚至造成人身傷害。正確接地可提高整個系統的抗干擾能力。

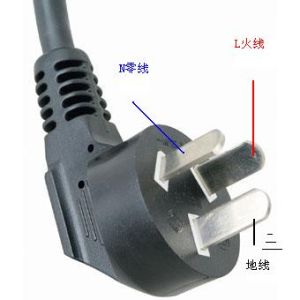

要正確使用計算機的電源線。目前，我們使用的電源插座大多是單相三線插座或單相二線插座。單相三線插座中，中間為接地線，也作定位用，另外兩端分別接火線和零線，接線順序是左零右火，即左邊為零線，右邊為火線.凡外殼是金屬的家用電器都採用的是單相三線制電源插頭。三個插頭呈正三角形排列，其中上面最長最粗的銅製插頭就是地線。地線下面兩個分別是火線（標誌字母為"L"Live Wire）、零線（標誌字母為"N"Neutral wire），順序是左零右火，（插頭背面對著自己本人時）。
使用中千萬不要將零線端和定位用的地線端連在一起，因為有的設備採用二線插頭，如果設備的電源火線、零線接反或使用中插錯位置，必將造成火線、零線短路，燒壞設備，造成不可彌補的損失。因此，即使家裡或單位的三線插座中沒有接地，也最好使用三線電源插頭和三線插座。
區分：
1.用顏色區分：在動力電纜中黃色綠色紅色分別代表A相B相C相（三相火線）藍色代表零線，黃綠雙色代表接地線。
2.用電筆區分：火線用電筆測試時會發光，而零線則不會。
3.用電壓表區分：不同相線（即火線）之間的電壓為線電壓380V，相線（火線）與零線（或良好的接地體）之間的電壓為相電壓220V，相線（火線）與地線之間的電壓為190V，零線與良好的接地體的電壓為0V。
注意事項（接電中）：
一.要防止觸電及短路、
二.要注意開關控制火線、
三.零線上最好不要接保險、
四.燈座的中心部接火線、
五.接地線與零線不要混用。

零線

火線零線

零線是變壓器中性點引出的線路，與相線構成迴路對用電設備進行供電，通常情況下，零線在變壓器中性點處與地線重複接地，起到雙重保護作用。電壓是兩點間電位差。有了電壓，電子就會在電線中流動形成電流。這就像水從高處向低處流動的道理是一樣的。水在流動的過程中會做功，電在流動過程中也會做功。電流通過線徑細、電阻大的導線時，會發生類似塞車的情況，導致發熱。電燈的鎢絲能承受高溫，鎢絲在高熱情況下就發光了。
交流電源線分為零線和火線。零線總是與大地的電位相等（但並不是說大地的電位就一定低），火線與零線保持呈正弦振盪式的壓差。因為人在自然狀態下與大地是零電位差的，所以一般情況下，人接觸零線是不會被電擊的。用電器把外殼與地線連線（接地）就可以保護人不觸電，就是這個原因。所以，火線與零線接反，會埋下用電安全隱患，一般要嚴格區分。
零線是指在極限與配合圖解中，表示基本尺寸的一條直線，以其為基準確定偏差和公差。通常零線沿水平方向繪製，正偏差位於其上，負偏差位於其下。當前我國低壓配電網廣泛採用三相四線制中性點直接接地的供電方式，由中性點引出中性線即零線。其作用：①保證電源的中性點與負載的中性點電位相等，使單相用電設備獲得穩定的相電壓。②可作電氣設備的保護線用，將電氣設備的外殼保護線與零線相接，在發生設備碰殼漏電故障時，可使線路產生短路電流(相線與保護中性線短路)，使熔絲很快熔斷或使保護裝置動作切斷電源，從而起到保護作用。

顏色區分

火線零線

大陸普遍用棕色表示L英文簡寫L（LIVE）線，也就是火線

藍色代表N（NEUTRAL）線，也就是零線

黃綠相間（俗稱花線）表示地線（E線）

觸電

要組成迴路才會觸電;同時碰上 火線和零線、火線和地面才會觸電。

觸電的定義：兩端產生了一個電位差，根據歐姆定律 U=IR 所以只要兩端構成了電位差，一定有電流從身體流過 ( 學術一點的名詞叫迴路 )，這個才叫做觸電。小鳥為什麼不會觸電？有兩個原因：⑴小鳥是站在一根電線上。雖說電線是高電壓傳輸，導線的電壓是相對於大地的零電位而言的。小鳥接觸電線的兩隻腳間電位相等，即不存在電位差。也就是說小鳥處於零電位上，不會產生電流，當然就不會觸電。 ⑵小鳥的腳電阻很大（相對於它的兩隻腳之間那部分電線）。這就是說，小鳥的腳電阻並聯了兩隻腳之間的導線電阻，因為導線電阻非常小，所以電流很大，而小鳥的腳電阻很大，所以電流很小，幾乎為零，所以不會觸電。 例如說：小鳥站在1萬伏特的高壓電，小鳥的左腳是1萬伏特，右腳也是1萬伏特，所以 1 萬V － 1萬V = 0V 電壓是0伏特，電流當然也是0安培，這就是小鳥為什麼不會觸電的原因，因為他根本沒有電位差，也當然不會有電流了。（註：如果有一隻大鳥飛過，一隻翅膀碰到了地線 ( 0V ) ，另一隻碰到了火線（220V），那么，很不幸，觸電了（220V-0V=220V）。

一般情況下，規定輸電線上面向受電方向左邊第二根線為零線，特殊的除外。
