簡介

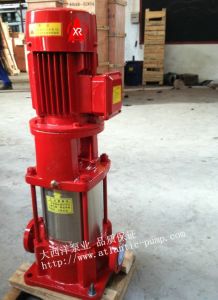

消火栓泵XBD—ISG(ISW)型消防泵分單吸單級和單吸多級分段式二種，供輸送不含固體顆粒的清水及物理化學性質類似於水的液體之用。主要用於消防系統增壓送水，也可套用於廠礦給排水。輸送液體的流量範圍為5～80L/s，壓力範圍為0.2～2．25MPa，配套功率範圍為1．5~200kW，口徑範圍為Ф50～Ф250mm。
特點
1、泵結構緊湊、體積小、外形美觀,其結構決定安裝占地面積小,如加上防護罩可置於戶外使用。
2、葉輪直接安裝在電機軸上,從而保證泵的同心度,因而增強了泵的運行穩定性和延長泵的使用壽命。
3、軸封採用機械密封或機械密封的組合,採用優質的質合金密封環,增強了密封的耐磨性能有效地延長壽命。
4、安裝檢修方便,無需拆動管路系統。泵進口和出口為相同口徑,簡化了管路的連線。
5、可根據流量和揚程的需要採用泵的串、並聯運行方式。
6、可根據需要,吸入口和吐出口可安裝成0°、90°、180°、270°幾個不同方向以滿足不同的連線場合。
7、泵揚程可根據需要增減水泵級數並結合切割葉輪外徑予以滿足,而不改變安裝占地面積。
使用條件
清水、常溫下
套用
主要用於各個事業單位、工程建設、高層大廈等到固定消防系統中的消防栓滅火系統。
性能參數表
| 型號 | 口徑 | 流量 | 壓力 | 轉速 | 電機功率 | 效率 | 必需蝕餘量 | 重量 |
| (L/S) | (MPa)/div> | (r/min) | (kw) | (%) | (M) | Kg | ||
| XBD3.2/5-65ISG | 65 | 5 | 0.32 | 2900 | 4 | 63 | 2.5 | 75 |
| XBD5/5-65ISG | 65 | 5 | 0.5 | 2900 | 7.5 | 58 | 2.5 | 107 |
| XBD8/5-65ISG | 65 | 5 | 0.8 | 2900 | 15 | 50 | 2.5 | 180 |
| XBD12.5/5-65ISG | 65 | 5 | 1.25 | 2900 | 30 | 40 | 2.5 | 320 |
| XBD3.2/10-80ISG | 80 | 10 | 0.32 | 2900 | 7.5 | 69 | 3 | 105 |
| XBD5/10-80ISG | 80 | 10 | 0.5 | 2900 | 15 | 65 | 3 | 175 |
| XBD8/10-80ISG | 80 | 10 | 0.8 | 2900 | 22 | 57 | 3 | 240 |
| XBD12.5/10-80ISG | 80 | 10 | 1.25 | 2900 | 37 | 54 | 3 | 355 |
| XBD3.2/25-100ISG | 100 | 25 | 0.32 | 2900 | 15 | 74 | 4.5 | 191 |
| XBD5/25-100ISG | 100 | 25 | 0.5 | 2900 | 22 | 72 | 4 | 245 |
| XBD8/25-100ISG | 100 | 25 | 0.8 | 2900 | 37 | 67 | 4 | 345 |
| XBD12.5/25-100ISG | 100 | 25 | 1.25 | 2900 | 75 | 66 | 4 | 689 |
| XBD3.2/40-125ISG | 125 | 40 | 0.32 | 2900 | 22 | 76 | 4 | 265 |
| XBD5/40-125ISG | 125 | 40 | 0.5 | 2900 | 37 | 75 | 5.5 | 395 |
| XBD8/40-125ISG | 125 | 40 | 0.8 | 2900 | 55 | 73 | 5 | 580 |
| XBD12.5/40-125ISG | 125 | 40 | 1.25 | 2900 | 90 | 70 | 5 | 790 |
| XBD3.2/5-150ISG | 150 | 50 | 0.32 | 1480 | 30 | 76 | 3.5 | 410 |
| XBD5/50-150ISG | 150 | 50 | 0.5 | 1480 | 45 | 73 | 3.5 | 490 |
| XBD3.2/100-200ISG | 200 | 100 | 0.32 | 1480 | 55 | 78 | 3.5 | 417 |
| XBD5/100-200ISG | 200 | 100 | 0.5 | 1480 | 75 | 77 | 3.5 | 498 |
