泄漏電纜

泄漏電纜通常又簡稱為泄漏感應電纜,是一種室外周界入侵探測系統,主要適用於銀行、金庫、高級住宅、監獄、倉庫、博物館、電站(包括核電站)、軍事機關及設施、基地、油田、文物保護和其它需要室外周邊防護的報警場所,也可作為室內各種防護報警使用。系統中涉及到的核心裝置是一種電纜地表淺埋式入侵探測器,不僅適用地表安裝,也適用在牆體平行安裝方式,完全適用在野外地形較為複雜的地方(如高低不平的山區及周界轉角等),通過對活動金屬物體或人以及動物探測報警,達到有效安全防範的目的。
一、系統簡介

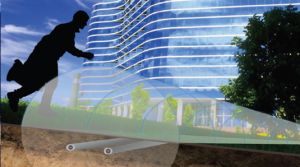

在敷設的兩個泄漏電纜之間形成了一個看不見的柱形電磁場防護區域,當人體和金屬體在這個區域移動時,就引起了電磁場擾動而被探測器檢測到,產生報警信號。對於非金屬體或非人體,比如樹枝等,由於對電磁場的干擾極弱,雖然在該防護區域移動,卻不能引起電磁場的擾動,因此不會報警。通過對探測器靈敏度的調整,可以將小動物,如小狗、小貓等在防護區域移動的干擾濾掉,達到有效防護的目的。
1、原理框圖
1)、射頻發射器
射頻發射器將45MHz或48MHz的高頻正弦波施加在泄漏電纜上,使發射泄漏電纜發射電磁場。
2)、射頻接收器
射頻接收器將接收電纜接收到的信號進行濾波放大後送主控板進行鑑別。
3)、主控板
主控板將射頻發射器和射頻接收器的信號進行對比,以鑑別擾動信號,並報警。
4)、靈敏度調節板
靈敏度調節板將靈敏度分成四檔連續可調,以適應不同的使用環境和使用要求。
5)、狀態面板
狀態指示面板,將發射信號、接收信號及報警強度用指針式儀表顯示出來,同時對電源狀態、報警狀態用LED顯示。
6)、防雷器
對電源和報警輸出信號進行雷擊保護。
7)、電源濾波預處理板
降低電網干擾,為主機板提供電源,並且為後備電源預留接口。
泄漏電纜的主要特點:
一、立體式防範區域覆蓋範圍界線明顯,可做到無死角防範。
二、簡便的安裝方式適合複雜地形安裝,可環繞任意形狀的境界區域,泄漏感應線纜部 分可以埋在地下或裝入牆內。
三、具備防寵物誤報功能可以將小動物、如小狗、小貓等在防區移動的干擾濾掉,杜絕了漏報,誤報等現象。
四、完美的適應性不受環境溫度、濕度、風雨煙塵、樹木晃動等變化影響。
五、細緻寬泛的靈敏度調節功能四檔靈敏度連續可調,報警門限可依據環境變化任意設定。
六、合理的人性化結構設計外殼採用德國先進的防水技術、內部模組集成化設計。
相關產品型號:
DS-100 100米泄漏電纜系統
DS-100B 100米泄露電纜系統(通過軍用產品認證)
DS-200 200米泄露電纜系統
DS-200B 200米泄露電纜系統(通過軍用產品認證)
DS100CABLE 100米泄露電纜線
DS200CABLE 200米泄露電纜線
